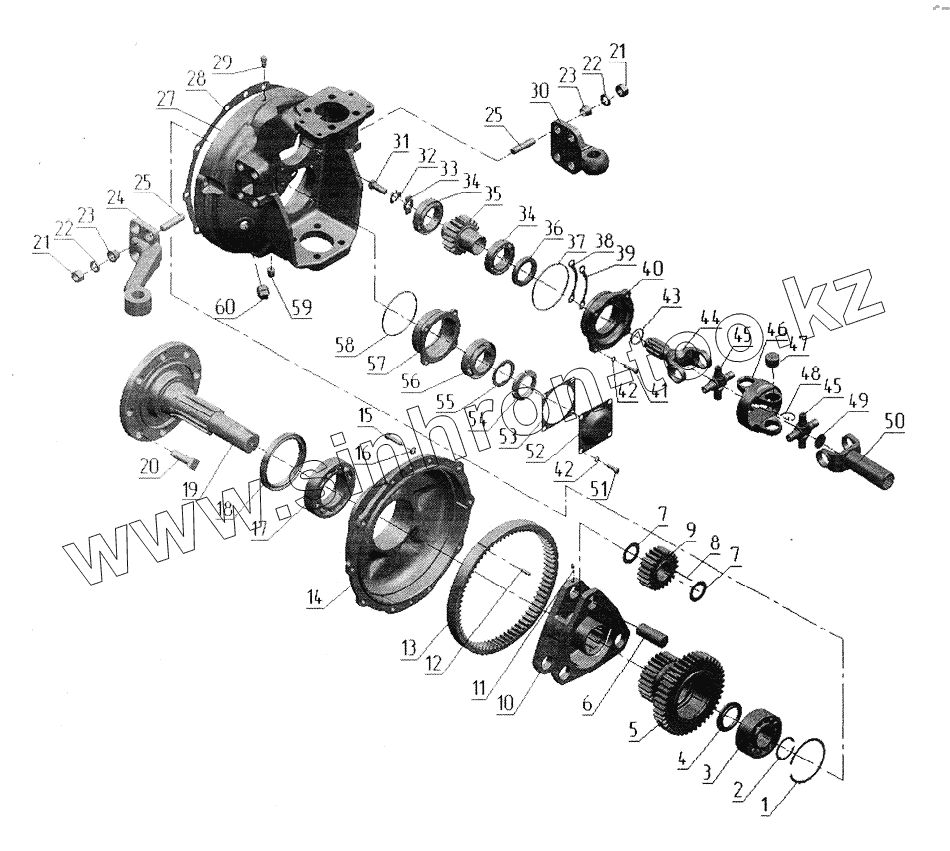

Каталог запасных частей к технике: МТЗ-1221.5. Редуктор колесный
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
22
23
23
24
24
25
25
27
28
29
30
30
31
32
33
34
34
35
35
36
37
38
39
40
41
42
42
43
44
45
45
46
47
48
48
48
48
49
50
51
52
53
54
55
56
57
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 822-2308005-02 | 822-2308005-02 | Редуктор левый конечной передачи переднего ведущего моста | |
| 822-2308005-07 | 822-2308005-07 | Редуктор правый | |
| 822-2308005-03 | 822-2308005-03 | Редуктор правый конечной передачи переднего ведущего моста | |
| 1520-2308024-20А | 1520-2308024-20А | Шарнир сдвоенный | |
| 822-2308005-06 | 822-2308005-06 | Редуктор левый | |
| 1521-2308050-05 | 1521-2308050-05 | Ступица | |
| 1521-2308050 | 1521-2308050 | Ступица в сборе | |
| 1 | 2С100 | Кольцо | |
| 2 | С45 | Кольцо | |
| 3 | 53609 | Подшипник | |
| 4 | 1520-2308038 | Кольцо | |
| 5 | 1520-2308062 | Блок шестерен | |
| 5 | 1520-2308062-05 | Блок шестерен Z=39 | |
| 6 | 1520-2308053 | Ось | |
| 7 | 1520-2308054 | Шайба | |
| 8 | Ролик4х34,8А3 | Ролик | |
| 9 | 1520-2308059 | Сателлит | |
| 10 | 1521-2308030 | Водило в сборе | |
| 10 | 1521-2308056 | Водило | |
| 11 | 1520-2308011 | Винт | |
| 12 | Штифт2.8х25 | Штифт | |
| 13 | 1520-2308064 | Шестерня | |
| 14 | 1521-2308020 | Крышка | |
| 14 | 1521-2308016 | Крышка | |
| 15 | БолтМ10-6gх35.88.019 | Болт | |
| 16 | 16.ОТ | Шайба | |
| 17 | 7514А | Подшипник | |
| 18 | Манжета | Манжета | |
| 19 | 1521-2308017 | Фланец | |
| 20 | 40-3103016 | Болт | |
| 21 | ГайкаМ16-6Н.6.019 | Гайка | |
| 22 | Шайба16.ОТ | Шайба | |
| 23 | 1520-2308077 | Втулка | |
| 24 | 1520-2308074-01 | Рычаг левый | |
| 24 | 1520-2308074 | Рычаг правый | |
| 25 | 1520-2308079 | Шпилька | |
| 27 | 1520-2308015 | Корпус | |
| 27 | 1520-2308040 | Корпус в сборе | |
| 27 | 1520-2308040-05 | Корпус | |
| 28 | 1520-2308034 | Прокладка | |
| 29 | TSSOG-1,8dm | Сапун | |
| 30 | 1222-2308076 | Кронштейн правый | |
| 30 | 1222-2308077 | Кронштейн левый | |
| 31 | 1521-2308012 | Болт | |
| 32 | 1521-2308031 | Пластина стопорная | |
| 33 | 1521-2308013 | Шайба | |
| 34 | 2007109 | Подшипник | |
| 35 | 1520-2308061-05 | Шестерня | |
| 35 | 1520-2308061 | Шестерня | |
| 36 | 2.2-45х65-1 | Манжета | |
| 37 | 100-105-30-2-4 | Кольцо | |
| 38 | 1520-2308021 | Прокладка регулировочная | |
| 39 | 1520-2308021-01 | Прокладка регулировочная | |
| 40 | 1520-2308035 | Стакан | |
| 40 | 1520-2308080 | Стакан с манжетой и кольцом в сборе | |
| 41 | БолтМ8-6gх30.88.35.019 | Болт | |
| 42 | Шайба8Т | Шайба 8Т | |
| 43 | 032-036-25-2-4 | Кольцо | |
| 44 | 1520-2308063-10 | Вилка | |
| 45 | 72-2203026-11 | Крестовина | |
| 46 | 1520-2308066-01 | Вилка | |
| 47 | 704702КЗС10 | Подшипник | |
| 48 | 34-2201043-01 | Кольцо стопорное | |
| 48 | 34-2201043-10 | Кольцо стопорное | |
| 48 | 34-2201043-20 | Кольцо стопорное | |
| 48 | 34-2201043-30 | Кольцо стопорное | |
| 49 | 32-10кп.Ц9.хр | Заглушка | |
| 50 | 1520-2308048 | Вилка | |
| 51 | БолтМ8-6gх25.88.35.019 | Болт | |
| 52 | 1520-2308004 | Крышка | |
| 53 | 1520-2308003 | Прокладка | |
| 54 | 80-1701045 | Гайка | |
| 55 | 80-1701056 | Шайба | |
| 56 | 7509А | Подшипник | |
| 57 | 1520-2308002 | Стакан | |
| 58 | 095-100-30-1-4 | Кольцо | |
| 59 | ПККГ3,8dm | Пробка | |
| 60 | ПККГ3,4dm | Пробка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
