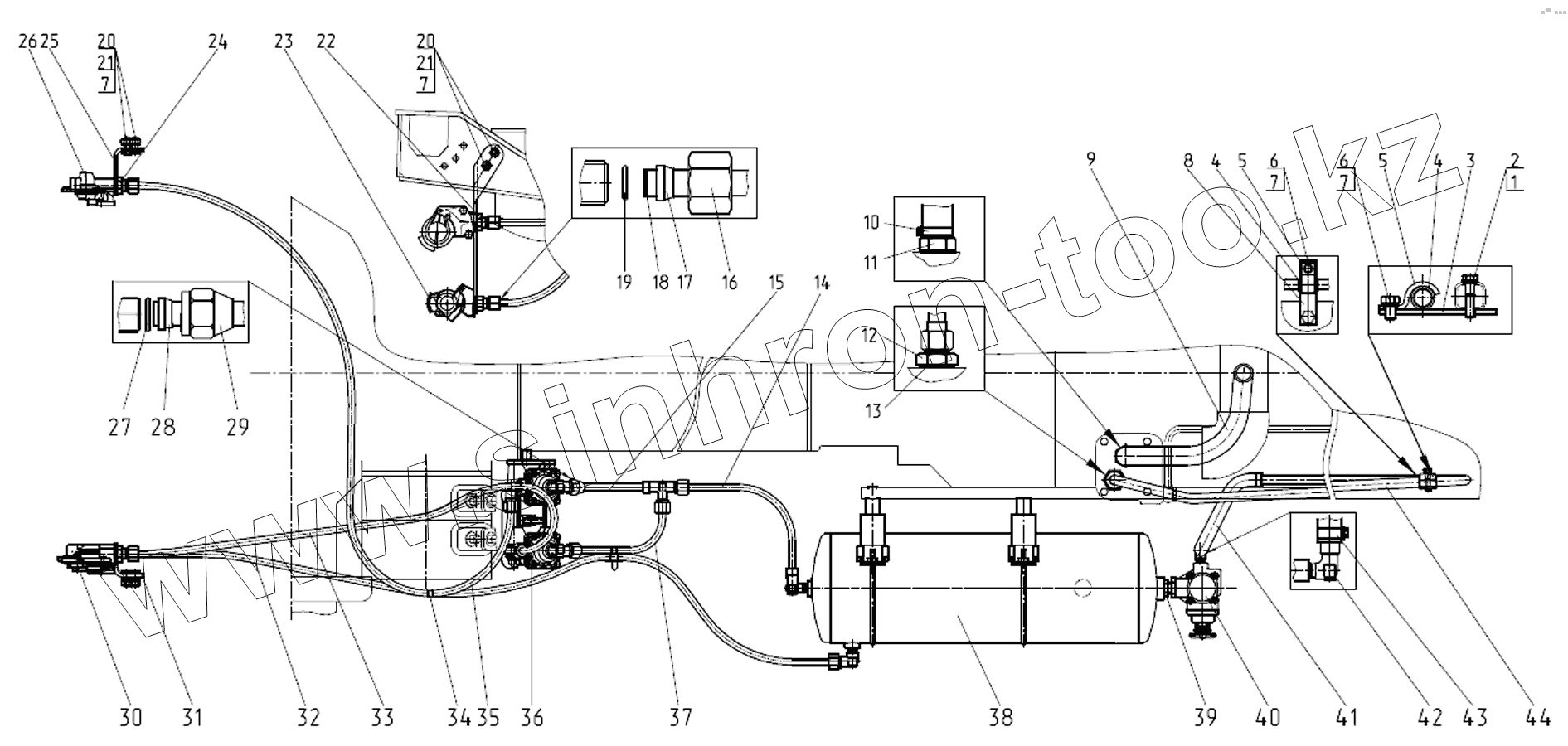

Каталог запасных частей к технике: МТЗ-1221.4. Трубопроводы и арматура пневмопривода тормозов прицепа
/59.gif)
1
2
3
4
4
5
5
6
6
7
7
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М8-6gх35.88.35.019 | Болт | |
| 2 | Шайба8Т | Шайба 8Т | |
| 3 | 85-3407107 | Планка | |
| 4 | 70-3506027 | Втулка | |
| 5 | 102-3407014 | Скоба | |
| 6 | М10-6gх16.88.35.019 | Болт | |
| 7 | Шайба10.ОТ | Шайба | |
| 8 | 1221М-3506012 | Планка | |
| 9 | 1221М-3506016 | Шланг | |
| 10 | 25-40 | Хомут | |
| 11 | 2022Д-3506030 | Штуцер | |
| 12 | 2022Д-3506022 | Штуцер | |
| 13 | 80-1702098 | Шайба | |
| 14 | 1025-3506560 | Трубопровод | |
| 15 | 1025-3506540 | Трубопровод | |
| 16 | 1522-3506023 | Гайка | |
| 17 | 1522-3506024 | Муфта | |
| 18 | 1522-3506022 | Нипель | |
| 19 | 012-015-19-2-4 | Кольцо | |
| 20 | М10-6gх25.88.35.019 | Болт | |
| 21 | М10-6Н.6.019 | Гайка | |
| 22 | 1522-3521012 | Штуцер | |
| 23 | 64226-3521110 | Головка соединительная | |
| 24 | 1522-3521513 | Штуцер | |
| 25 | 1025-3521512 | Кронштейн | |
| 26 | 64226-3521111 | Головка соединительная | |
| 27 | 014-017-19-2-4 | Кольцо | |
| 28 | 70-3506028 | Муфта | |
| 29 | 70-3506023 | Гайка накидная | |
| 30 | А29.76.000 | Головка соединительная в сборе | |
| 31 | 1221М-3521711 | Кронштейн | |
| 32 | 1522-3506520 | Трубопровод | |
| 33 | 1522М-3506050 | Трубопровод | |
| 34 | 80-3723045 | Манжета | |
| 35 | 1025-3506560-02 | Трубопровод | |
| 36 | 1221М-3514705 | Кран тормозной | |
| 37 | 1221М-3506020 | Трубопровод | |
| 38 | 1221М-3513705 | Баллон | |
| 39 | 80-3512006 | Контргайка | |
| 40 | А29.51.000Б | Регулятор давления | |
| 41 | 1221М-3506014 | Шланг | |
| 42 | 2022Д-3506015 | Угольник | |
| 43 | 16-27 | Хомут | |
| 44 | 1221М-3506010 | Трубопровод |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
