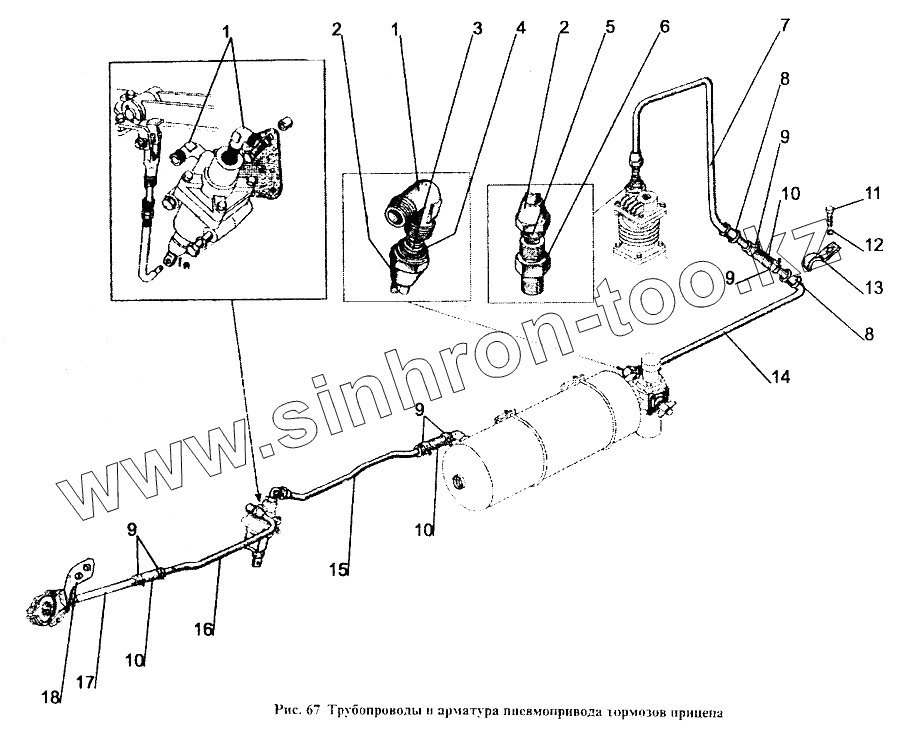

Каталог запасных частей к технике: МТЗ-1221. Трубопроводы и арматура пневмопривода тормозов прицепа

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
4
5
6
7
8
8
9
9
9
9
10
10
10
11
12
13
14
15
16
17
18
Позиция на иллюстрации Заводской номер детали Название детали
1220-3506130 1220-3506130 Трубопровод 1220-3506131 с гайкой, кольцом и муфтой в сборе
1221-3506140 1221-3506140 Трубопровод 1221-3506141 с гайкой, кольцом и муфтой в сборе
1220-3506150 1220-3506150 Трубопровод 85-3506151 с гайкой, кольцом и муфтой в сборе
1220-3506120 1220-3506120 Трубопровод 1220-3506121 с гайкой и муфтой в сборе
1 70-3506033 Угольник
2 70-3506023 Гайка накидная
3 014-017-19-2-4 Кольцо
4 70-3506028 Муфта
5 70-3506024 Муфта конусная 14
6 70-3506022 Штуцер
7 1220-3506121 Трубопровод
8 70-3506027 Втулка
9 НS-21 Хомут
10 70-1405013 Шланг
11 М8х16 Болт
12 SНР8 Шайба
13 70-6804011 Держатель
14 1220-3506131 Трубопровод
15 85-3506151 Трубопровод
16 1221-3506141 Трубопровод
17 70-3521035 Штуцер
18 70-3521012 Кронштейн
