Каталог запасных частей к технике: МТЗ-1221. Механизм фиксации

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

9

9

10

11

12

13

14

15

15

16

16

17

18

19

20

21

22

22

23

24

25

26

27

28

29

30

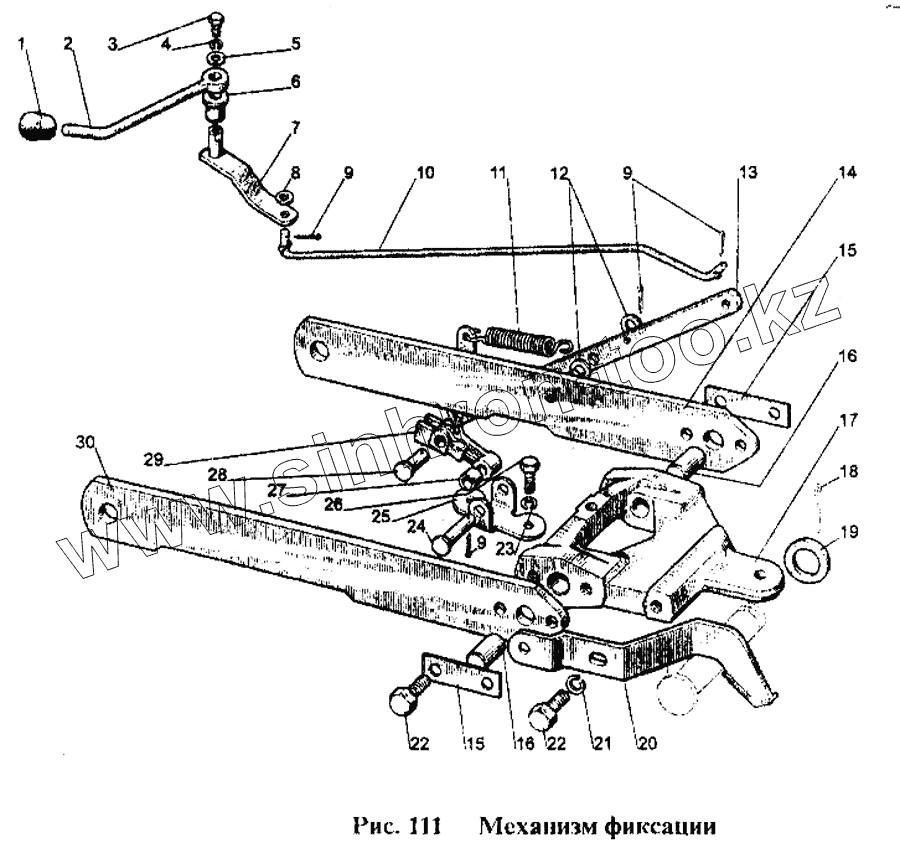

Позиция на иллюстрации	Заводской номер детали		Название детали
85-4619010	85-4619010		Механизм фиксации в сборе
85-4619015	85-4619015		Захват в сборе
85-4619025	85-4619025		Стопор в сборе
1	70-3401093		Наконечник
2	85-4619036		Рукоятка
3	М6х14		Болт
4	SНР6		Шайба
5	SНСН6		Шайба
6	50-4607080-А		Втулка
7	85-4619035		Рычаг
8	SНСН8		Шайба
9	3,2х18		Шплинт
10	85-4619034		Тяга
11	70-4616033		Пружина
12	85-4619014		Шайба
13	85-4619028		Рычаг
14	85-4619005		Тяга
15	70-4619016		Пластина
16	85-4619017		Штифт
17	85-4619011		Захват
18	5х36		Шплинт
19	70-4619042		Шайба
20	85-4619020		Кронштейн
21	SНР12		Шайба
22	М12х30		Болт
23	SНР8		Шайба
24	12х48		Палец
25	80-4619033		Кронштейн
26	М8х16		Болт
27	50-4605069-01		Втулка
28	12х32		Палец
29	70-4619029-В		Рычаг
30	85-4619012-01		Тяга
