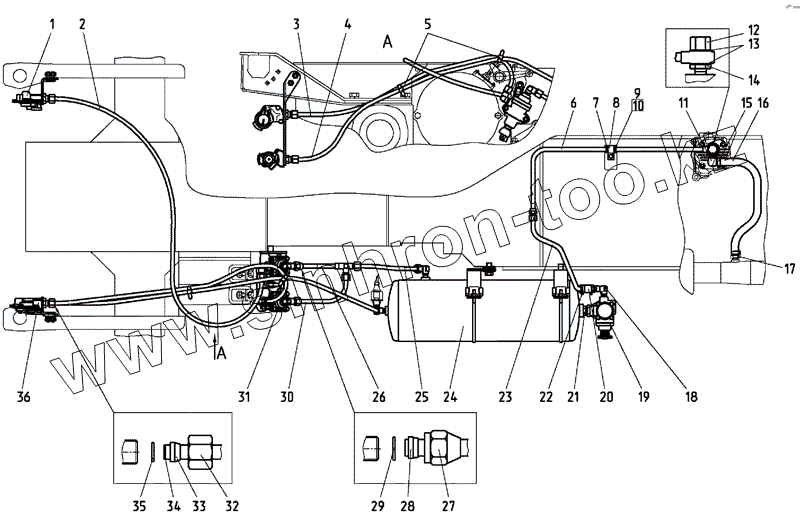

Каталог запасных частей к технике: МТЗ-1025.4. Пневмопривод ( «сухие» тормоза )
1025-3506705-01
1025-3506705
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1025-3506705-01 | 1025-3506705-01 | Пневмопривод | |
| 1025-3506705 | 1025-3506705 | Пневмопривод | |
| 1221М-3506020 | 1221М-3506020 | Трубопровод | |
| 1025-3506540 | 1025-3506540 | Трубопровод | |
| 1025-3506560 | 1025-3506560 | Трубопровод | |
| 1522М-3506050 | 1522М-3506050 | Трубопровод | |
| 1025-3506560-02 | 1025-3506560-02 | Трубопровод | |
| 1522-3506520 | 1522-3506520 | Трубопровод | |
| 1 | 1025-3521510 | Головка соединительная | |
| 2 | 1025-3506561-02 | Трубка | |
| 3 | 1522М-3506051 | Трубка | |
| 4 | 1522-3506521 | Трубка | |
| 5 | 80-3723045 | Манжета | |
| 6 | 1025М-3506610 | Трубопровод | |
| 7 | 70-3506027 | Втулка | |
| 8 | 70-6804011 | Держатель | |
| 9 | M8-6gx16.88.35.019 | Болт | |
| 10 | 8T | Шайба | |
| 11 | 265-3509030 | Штуцер | |
| 12 | 1025-3506623 | Гайка | |
| 13 | 40-4607038-А | Шайба | |
| 14 | 1025-3506622 | Штуцер | |
| 15 | 5000.04 | Хомут | |
| 16 | 1025-3506624 | Шланг | |
| 17 | 242-3509213 | Штуцер | |
| 18 | 70-3513015 | Угольник | |
| 19 | А29.51.000Б | Регулятор давления | |
| 19 | 80-3512010 | Регулятор давления | |
| 19 | 11.3512010-30 | Регулятор давления | |
| 20 | 70-1405013 | Шланг | |
| 21 | 80-3512006 | Контргайка | |
| 22 | 5000.02 | Хомут с червячной резьбой 16-27 | |
| 23 | 1025М-3506620 | Трубопровод | |
| 24 | 1025М-3513705 | Баллон | |
| 25 | 1025-3506561 | Трубка | |
| 26 | 1025-3506550 | Трубопровод | |
| 27 | 70-3506023 | Гайка накидная | |
| 28 | 70-3506028 | Муфта | |
| 29 | 014-017-19-2-4 | Кольцо | |
| 30 | 1221М-3506021 | Трубка | |
| 31 | 1221М-3514705 | Кран тормозной | |
| 31 | 1221М-3514705-01 | Кран тормозной | |
| 32 | 1522-3506023 | Гайка | |
| 33 | 1522-3506024 | Муфта | |
| 34 | 1522-3506022 | Нипель | |
| 35 | 012-015-19-2-4 | Кольцо | |
| 36 | 1221М-3521705 | Головка соединительная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
