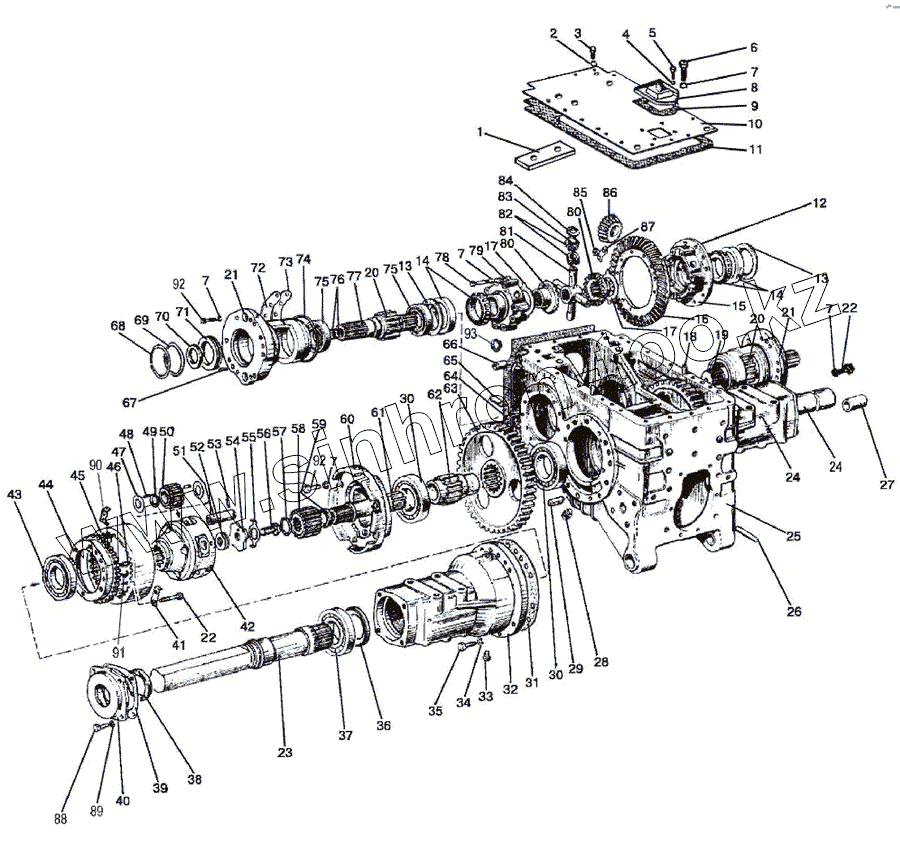

Каталог запасных частей к технике: МТЗ-1021.3. Задний мост, дифференциал, конечные передачи
1
2
3
4
5
6
7
7
7
7
7
8
9
10
11
12
13
13
14
14
15
16
17
17
18
19
19
19
20
20
21
21
21
21
22
22
23
23
24
24
25
26
26
27
28
29
30
30
31
32
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
67
68
69
70
71
72
73
74
75
75
76
77
77
77
78
79
80
80
81
82
83
84
85
86
87
88
89
90
91
92
92
92
93
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1021-2401010 | 1021-2401010 | Задний мост | |
| 1021-2401010-01 | 1021-2401010-01 | Задний мост | |
| 1021-2401010-02 | 1021-2401010-02 | Задний мост | |
| 1021М-2401010 | 1021М-2401010 | Задний мост | |
| 1021М-2401010-01 | 1021М-2401010-01 | Задний мост | |
| 1221-2401015-02 | 1221-2401015-02 | Корпус заднего моста | |
| 1522-2403010-А | 1522-2403010-А | Дифференциал | |
| 50-2403014 | 50-2403014 | Комплект шестерен | |
| 1522-2403015-02 | 1522-2403015-02 | Корпус дифференциала | |
| 1221-2407060 | 1221-2407060 | Стакан левый | |
| 1221-2407060-01 | 1221-2407060-01 | Стакан правый | |
| 1221-2407060-02 | 1221-2407060-02 | Стакан правый | |
| 1221-2407060-03 | 1221-2407060-03 | Стакан правый | |
| 1221М-2407060 | 1221М-2407060 | Стакан левый | |
| 1221М-2407060-01 | 1221М-2407060-01 | Стакан правый | |
| 1221М-2407060-02 | 1221М-2407060-02 | Стакан левый | |
| 1221М-2407060-03 | 1221М-2407060-03 | Стакан правый | |
| 1221-2407540 | 1221-2407540 | Шестерня ведущая | |
| 1221-2407500 | 1221-2407500 | Конечная передача левая | |
| 1221-2407500-01 | 1221-2407500-01 | Конечная передача правая | |
| 1221-2407500-02 | 1221-2407500-02 | Конечная передача левая | |
| 1221-2407500-03 | 1221-2407500-03 | Конечная передача правая | |
| 1221-2407035-А1 | 1221-2407035-А1 | Водило | |
| 1221-2407030 | 1221-2407030 | Крышка | |
| 1221-2407130-01 | 1221-2407130-01 | Стакан | |
| 1 | 1221-2401028 | Прокладка | |
| 2 | 20 ОТ | Шайба | |
| 3 | M20-6gx50.88.35.019 | Болт | |
| 4 | 8Т | Шайба | |
| 5 | М8-6gx16.88.35.019 | Болт | |
| 6 | М12-6gx30.88.35.019 | Болт | |
| 7 | 12 ОТ | Шайба | |
| 8 | 1221-2401026 | Крышка | |
| 9 | 50-2401027-А | Прокладка | |
| 10 | 1021-2401024 | Крышка | |
| 11 | 1221.1-2401025 | Прокладка | |
| 12 | 50-1702092 | Болт призонный М12х42 | |
| 13 | 1221-2407043 | Кольцо | |
| 14 | 7216А | Подшипник | |
| 15 | 1522-2403018-02 | Корпус | |
| 16 | 50-2403021-Б | Шестерня ведомая главной передачи (в запасные части поставляется только в комплекте 50-2403014-А) | |
| 17 | 1220-2403049 | Шайба опорная | |
| 18 | Д01-015 | Штифт установочный | |
| 19 | 1221-2407053-01 | Вал | |
| 19 | 1521-2407053-01 | Вал | |
| 19 | 1221М-2407053-01 | Вал | |
| 20 | 1221-2407052 | Шестерня | |
| 21 | 1221-2407042 | Стакан подшипника | |
| 21 | 1221М-2407042 | Стакан подшипников левый | |
| 21 | 1221М-2407042-01 | Стакан подшипников правый | |
| 22 | 1221-2407505 | Болт | |
| 23 | 1221-2407082 | Полуось | |
| 24 | 1221-2407018Б-01 | Рукав полуоси правый | |
| 24 | 1221М-2407018-01 | Рукав полуоси правый | |
| 25 | 1221-2401015-02 | Корпус заднего моста | |
| 26 | 1221-2401015-02 | Корпус заднего моста | |
| 26 | 50-2401028 | Шпилька | |
| 27 | 50-4216024 | Втулка | |
| 28 | 70-1701300 | Пробка | |
| 29 | 1221-2407508-01 | Штифт | |
| 30 | 217 А | Подшипник | |
| 31 | 1221-2407552 | Прокладка | |
| 32 | 1221-2407018-Б | Рукав полуоси левый | |
| 32 | 1221 М-2407018 | Рукав полуоси левый | |
| 33 | КГ 1/8. А12.019 | Пробка | |
| 34 | 16 ОТ | Шайба | |
| 35 | M16-6gx60.88.35.019 | Болт | |
| 36 | 142-2407091 | Кольцо | |
| 37 | 7218А | Подшипник | |
| 38 | 2.2-90x120-1 | Манжета | |
| 39 | 1221-2407089 | Прокладка | |
| 40 | 1221-2407028 | Крышка | |
| 41 | 1221-2407503-А | Пластина | |
| 42 | 1221-2407536-Б | Водило | |
| 43 | 7217А | Подшипник | |
| 44 | 1221-2407502-Б | Ступица эпицикла | |
| 45 | 5336-2405050-А | Шестерня ведомая | |
| 46 | 1221-2407512 | Штифт | |
| 47 | 1221-2407538 | Шайба сателлита | |
| 48 | 5х27,8А3 | Ролик | |
| 49 | 1221-2407539 | Шайба распорная | |
| 50 | 5336-2405035 | Сателлит | |
| 51 | 1221-2407556-А | Валик | |
| 52 | 1221-2407506 | Прокладка | |
| 52 | 1221-2407506-01 | Прокладка 0,2 мм | |
| 53 | А.8х45.65Г | Штифт | |
| 54 | 1221-2407537 | Шайба | |
| 55 | 1221-2407507 | Шайба | |
| 56 | 70-4605036 | Болт | |
| 57 | 2С55 | Кольцо | |
| 58 | 5336-2405028 | Шестерня ведущая | |
| 59 | 1221-2407542 | Втулка | |
| 60 | 1221-2407131 | Стакан | |
| 61 | 1221-2407541 | Вал | |
| 62 | 1221-2407123 | Втулка | |
| 63 | 1221-2407122 | Шестерня ведомая | |
| 64 | 50-2401016-Б | Прокладка | |
| 65 | 50-4605027 | Штифт | |
| 66 | 36-3502037-А | Втулка | |
| 67 | 50-1601352 | Штифт | |
| 67 | 80М-2407039 | Штифт | |
| 68 | С125 | Кольцо | |
| 69 | 115-120-30-1-4 | Кольцо | |
| 70 | 2.2-52x75-1 | Манжета | |
| 71 | 1221-2407081 | Обойма | |
| 72 | 1221-2407056 | Прокладка (0,5 mm) | |
| 73 | 1221-2407057 | Прокладка (0,2 mm) | |
| 74 | 205-210-36-1-4 | Кольцо | |
| 75 | 311А | Подшипник | |
| 76 | 035-040-30-1-4 | Кольцо | |
| 77 | 1221-2407053 | Вал | |
| 77 | 1521-2407053 | Вал | |
| 77 | 1221М-2407053 | Вал | |
| 78 | 50-2403034-А | Болт | |
| 79 | 1522-2403019-02 | Крышка | |
| 80 | 1522-2403048 | Шестерня полуосевая | |
| 81 | 1522-2403062-Б | Крестовина | |
| 82 | 1522-2403057-Б | Сателлит | |
| 83 | 4х29,8А3 | Ролик | |
| 84 | 1522-2403025-Б | Шайба сателлита | |
| 85 | М12-6Н.6.019 | Гайка | |
| 86 | 50-1701105-Б | Шестерня главной передачи (в запасные части поставляется только в комплекте 50-2403014) | |
| 87 | 50-2403023 | Пластина стопорная | |
| 88 | M10-6gx25.88.35.019 | Болт | |
| 89 | 10 ОТ | Шайба | |
| 90 | 1221-2407504 | Пластина | |
| 91 | 54.38.619 | Кольцо | |
| 92 | M12-6gx35.88.35.019 | Болт | |
| 92 | 80М-2407041 | Болт | |
| 93 | 2.2-25x42-1 | Манжета |
