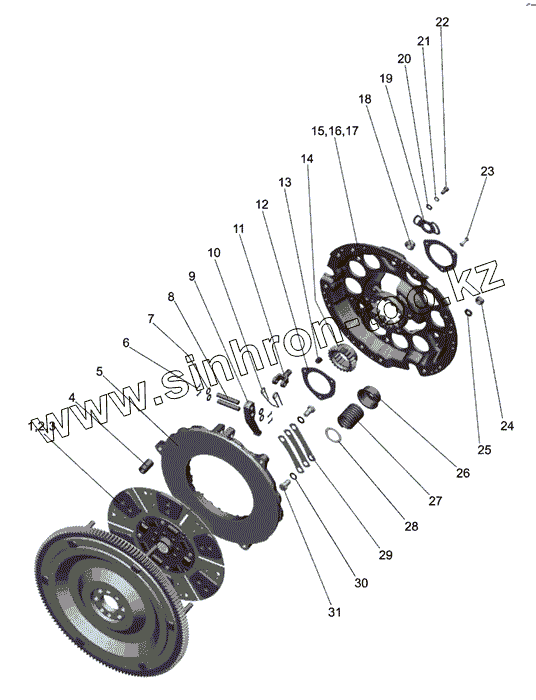

Каталог запасных частей к технике: МТЗ-1021.3. Установка сцепления

Тип техники

Марка

Модель

Схема

240-1005009-06

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

Позиция на иллюстрации	Заводской номер детали		Название детали
80-1601090	80-1601090		Диск сцепления в сборе
240-1005009-06	240-1005009-06		Установка сцепления
1	80-1601130-А		Диск ведомый
2	566528		Сегмент GBV 156400
3	566529		Заклепка
4	70-1601074		Втулка
5	80-1601093		Диск нажимной
6	3,2x18.019		Шплинт
7	85-1601108		Шайба
8	85-1601096		Палец
9	85-1601094		Рычаг отжимной
10	85-1601083		Пружина
11	85-1601097		Вилка
12	70-1601062		Шайба
13	70-1601091		Демпфер
14	70-1601053		Втулка
15	85-1601125-Б		Диск опорный
15	85-1601120-Б		Диск опорный
16	70-1601051		Ступица (входит в дет.70-1601125)
17	Ступица		Заклепка
18	85-1601109-А		Гайка регулировочная
19	85-1601086		Шайба стопорная
20	С 8.01.019		Шайба
21	8Т		Шайба
22	М8-6gx16.88.35.019		Болт
23	6x30.01		Заклепка
24	М12х1,25-6Н.6.019		Гайка
25	12 ОТ		Шайба
26	85-1601072-Б		Стакан
27	85-1601115		Пружина
28	85-1601118-Б		Шайба изолирующая
29	85-1601124		Пластина
30	85-1601121		Шайба
31	85-1601126		Болт
