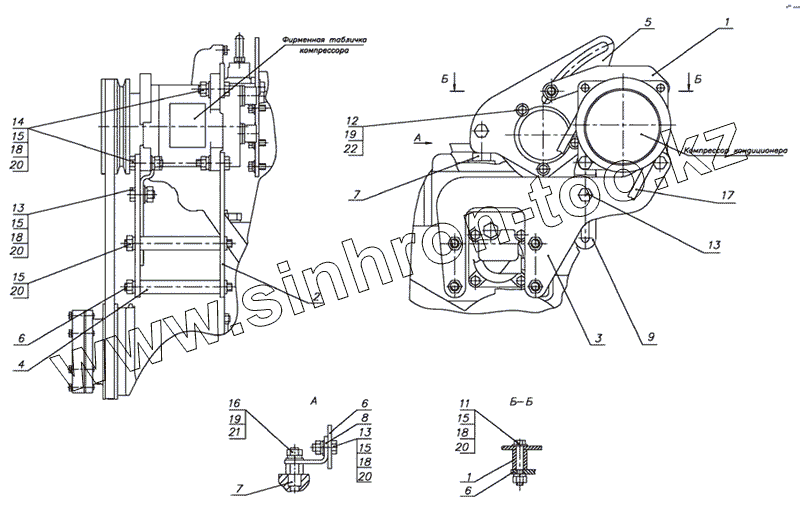

Каталог запасных частей к технике: МТЗ-1021.3. Установка компрессора кондиционера

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1025-8114010
1
1
2
3
4
5
6
6
6
7
7
8
9
11
12
13
13
13
14
15
15
15
15
15
16
17
18
18
18
18
19
19
20
20
20
20
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали
1025-8114010 1025-8114010 Установка компрессора кондиционера
1 1025-8114020 Рычаг
2 1025-8114030 Кронштейн
3 1025-8114011 Кронштейн
4 1025-8114012 Втулка
5 1025-8114013 Сектор
6 1025-8114014 Шпилька
7 1025-8114016 Переходник
8 1025-8114017 Уголок
9 1025-8114018 Планка
11 M10-6gx50.88.35.019 Болт
12 M8-6gx20.88.35.019 Болт
13 M10-6gx30.88.35.019 Болт
14 M10-6gx40.88.35.019 Болт
15 М10-6Н.6.019 Гайка
16 М12-6Н.6.019 Гайка
17 AVX 13-1200 Ремень
18 С 10.01.019 Шайба
19 С 12.01.019 Шайба
20 10 ОТ Шайба
21 12 ОТ Шайба
22 8 ОТ Шайба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
