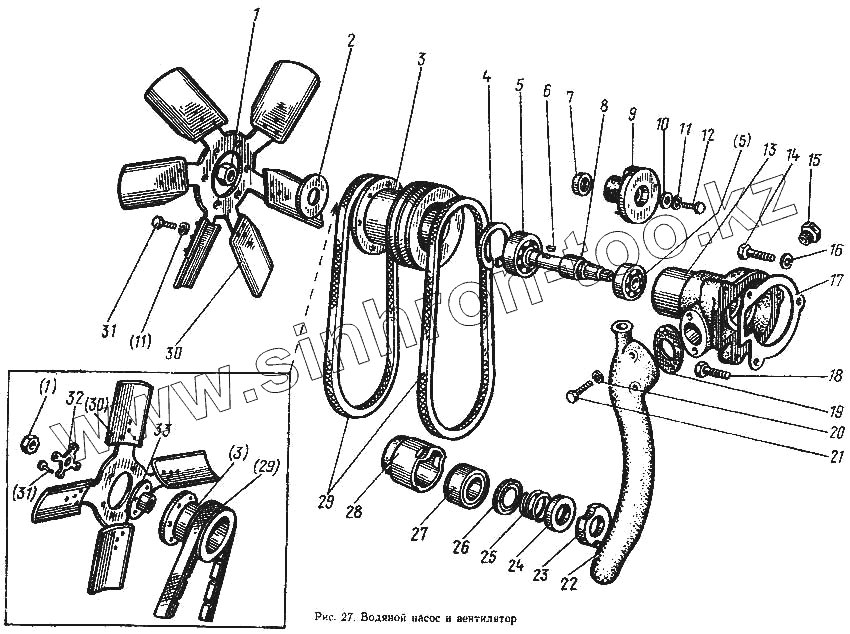

Каталог запасных частей к технике: МТЗ-100. Водяной насос и вентилятор

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
3
4
5
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
24
25
26
27
28
29
29
30
30
31
31
32
33
33
Позиция на иллюстрации Заводской номер детали Название детали
50-1307030-01 50-1307030-01 Крыльчатка в сборе
240-1308040-01 240-1308040-01 Вентилятор
240-1307061-02 240-1307061-02 Шкив
240-1307010-01 240-1307010-01 Насос водяной в сборе
245-1307010-01 245-1307010-01 Насос водяной в сборе
1 М16х1,5 Гайка
2 50-1005161 Шайба
3 245-1307162 Шкив
4 Б62 Кольцо
5 160703 Подшипник
6 5х7,5 Шпонка
7 240-1307133 Втулка
8 50-1307052-Б Валик
9 240-1307074-Б Крыльчатка
10 50-1002073 Шайба
11 ШП8 Шайба
12 М8х20 Болт
13 240-1307025-В Корпус
14 М10х50 Болт
15 КГ3/8" Пробка
16 ШП10 Шайба
17 50-1307048-Б Прокладка
18 М10х45 Болт
19 50-1307049-А Прокладка
20 ШП8 Шайба
21 М8х45 Болт
22 50-1307044 Патрубок
24 240-1307046 Каркас наружный
25 01-1320-1 Пружина
26 240-1307042 Каркас внутренний
27 240-1307038-Б Манжета
28 240-1307032 Обойма
29 1-11х10-1250 Ремень
30 245-1308040 Вентилятор
31 М8х16 Болт
32 50-1307037-Б1-01 Пластина
33 01-1328 Кольцо
33 50-1307079 Ступица
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
