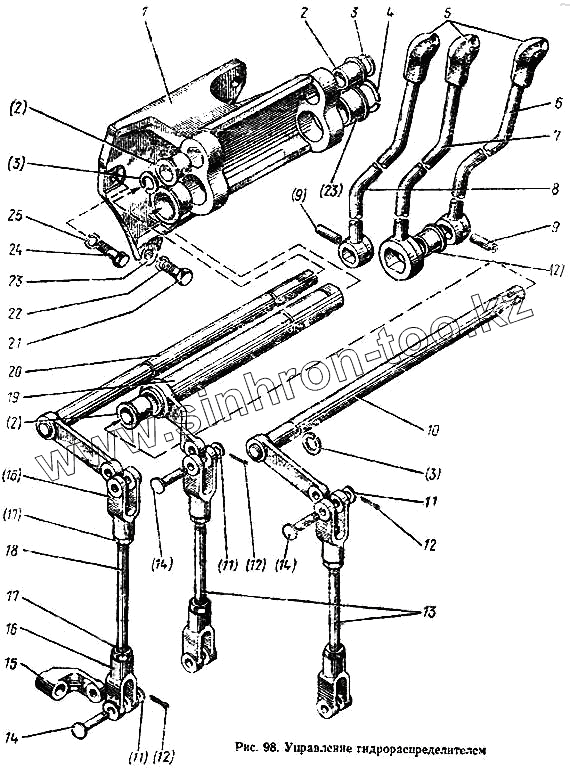

Каталог запасных частей к технике: МТЗ-100. Управление гидрораспределителем

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
2
3
3
3
4
5
6
7
8
9
9
10
11
11
11
12
12
12
13
14
14
14
15
16
17
18
19
20
21
22
23
23
24
25
Позиция на иллюстрации Заводской номер детали Название детали
85-4607260 85-4607260 Тяга 85-4607087 с вилкой и гайкой в сборе L=188 мм
85-4607260-01 85-4607260-01 Тяга 85-4607087-01 с вилкой и гайкой в сборе L=227 мм
85-4607040 85-4607040 Кронштейн
1 85-4607017 Кронштейн
2 50-4507078-А Втулка
3 2Б18 Кольцо
4 2Б32 Кольцо
5 А13.16.000 Рукоятка
6 80-4607074 Рычаг
7 80-4607076 Рычаг
8 80-4607077 Рычаг
9 8х30 Палец
10 80-4607220 Вал
11 70-4607144 Шайба
12 3,2х18-001 Шплинт
13 85-4607087 Тяга L=112 мм
14 А61-030-А1 Палец
15 50-4607086-А Рычаг
16 А20.213-А Вилка
17 М8 Гайка
18 85-4607087-01 Тяга L=148 мм
19 80-4607230 Вал
20 80-4607250 Вал
21 М12х35 Болт
22 ШП12 Шайба
23 50-4607079-А1 Втулка
24 М10х35 Болт
25 ШП10 Шайба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
