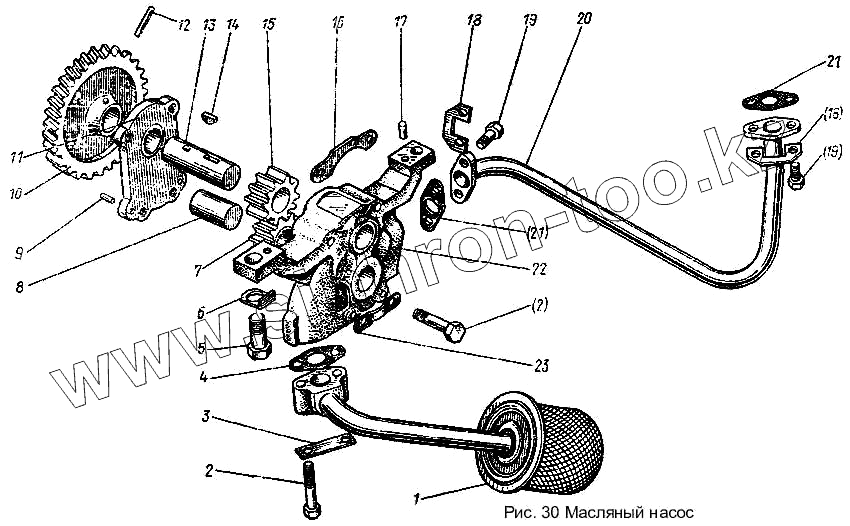

Каталог запасных частей к технике: МТЗ-100. Масляный насос

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
19
20
21
22
23
Позиция на иллюстрации Заводской номер детали Название детали
240-1400030 240-1400030 Установка масляного насоса в сборе
245-1010000 245-1010000 Установка приемника масляного насоса в сборе
240-1403010 240-1403010 Насос масляный в сборе
1 245-1010010 Маслоприемник
2 М8х45 Болт
3 50-1402038 Пластина
4 50-1402053 Прокладка
5 М12х30 Болт
6 50-1403036 Шайба
7 50-1403110-Б Шестерня
8 50-1403125-Б Палец
9 50-1403233 Штифт
10 240-1403228 Шестерня
11 240-1403150 Крышка со втулкой в сборе
12 50-1403235 Штифт
13 50-1403052-Б Валик
14 4х7,5 Шпонка
15 50-1403075-Б Шестерня
16 50-1403128 Пластина
17 8сh8х16 Штифт
18 50-1403027 Пластина
19 М8х16 Болт
20 50-1403015-А1 Патрубок
21 50-1403033 Прокладка
22 240-1403020 Корпус со втулкой в сборе
23 50-1403129 Пластина
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
