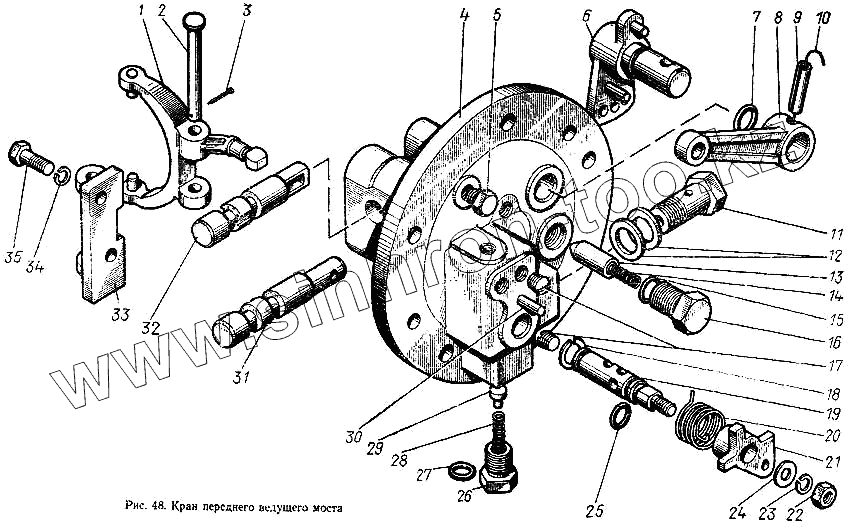

Каталог запасных частей к технике: МТЗ-100. Кран переднего ведущего моста

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
Позиция на иллюстрации Заводской номер детали Название детали
86-1803060 86-1803060 Кран переднего ведущего моста в сборе
86-1803070 86-1803070 Золотник с кольцом и пробкой в сборе
1 86-1803075 Вилка
2 8х70 Палец
3 2,5х18 Шплинт
4 86-1803061 Корпус
5 1/8" Пробка
6 86-1803065 Рычаг
7 013-018-30-2-6 Кольцо
8 86-18030-76 Рычаг
9 8х30 Палец
10 1,6-0-С Проволока
11 Н.036.27.003 Болт
12 11.036.28.002 Шайба
13 86-1803071 Фиксатор
14 86-1803072 Пружина
15 015-019-25-2-6 Кольцо
16 85-1803066 Пробка
17 1/8"-4 Пробка
18 В16 Кольцо
19 86-1803089 Золотник
20 86-1803064 Пружина
21 86-1803068 Рычаг
22 М8 Гайка
23 ШП8 Шайба
24 ШЧ8 Шайба
25 011-016-30-2-6 Кольцо
26 86-1803067 Пробка
27 011-15-25-2-6 Кольцо
28 86-1803079 Пружина
29 86-1803078 Клапан
30 6Т6х30 Штифт
31 86-1803062 Золотник
32 86-1803063 Золотник
33 86-1803069 Кронштейн
34 ШП10 Шайба
35 86-1803081 Болт
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
