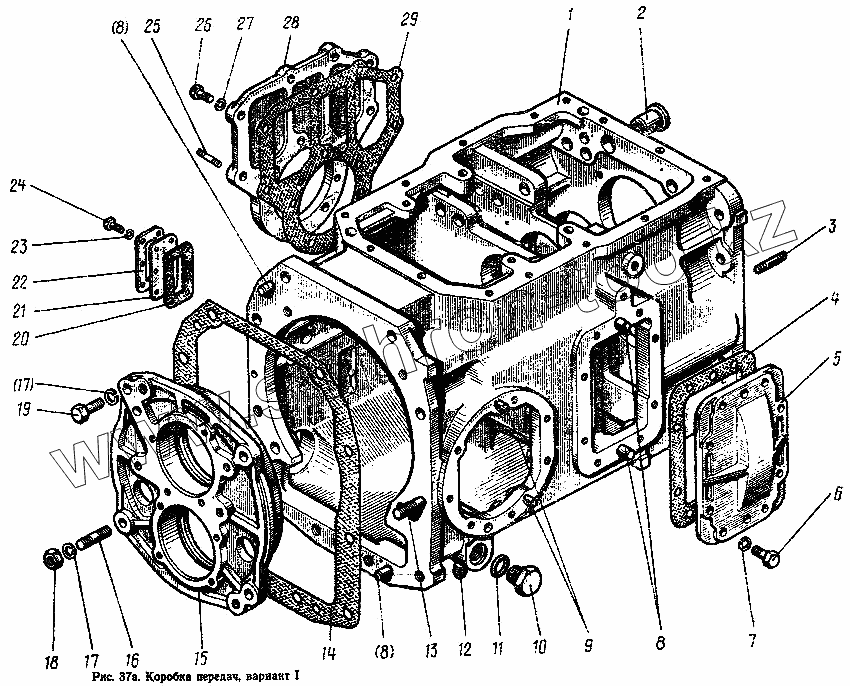

Каталог запасных частей к технике: МТЗ-100. Коробка передач (вариант 1)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
8
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
Позиция на иллюстрации Заводской номер детали Название детали
80-1701310 80-1701310 Стакан со штуцером и трубкой в сборе
80-1701050 80-1701050 Вал 80-1701252 в сборе
80-1701200 80-1701200 Шестерня в сборе
80-1701380 80-1701380 Поршень с шариком в сборе
80-1701398 80-1701398 Крышка
80-1700010 80-1700010 Коробка передач в сборе
86-1700010 86-1700010 Коробка передач
85-1700010 85-1700010 Коробка передач
82-1700010 82-1700010 Коробка передач
80-1701140 80-1701140 Гнездо с валом и подшипником в сборе
80-1701520 80-1701520 Вал в сборе
80-1701320 80-1701320 Вал в сборе
1 80-1701025 Корпус
2 80-1701424 Втулка
3 М16х3р/6gх45 Шпилька
4 50-1701456-А Прокладка
5 50-1701454 Крышка
6 М12х38 Болт
7 ШП12 Шайба
8 Д01-015 Штифт установочный
9 10Пр2,2ах25.46 Штифт
10 80-4608021 Заглушка
11 027-032-30 Кольцо
12 2-1-МК-16 Пробка
13 М20х3р/6gх65 Шпилька
14 80-1701026 Прокладка
15 80-1701034 Стакан
16 80-1701204 Шпилька
17 ШП6 Шайба
18 М16 Гайка
19 М16х45 Болт
20 85-4608086 Прокладка
21 85-4608087 Указатель
22 85-4608088 Пластина
23 ШП6 Шайба
24 М6х20 Винт
25 М10х3р/6gх42 Шпилька
26 М10х30 Болт
27 ШП10 Шайба
28 80-1701458 Крышка
29 80-1701399 Прокладка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
