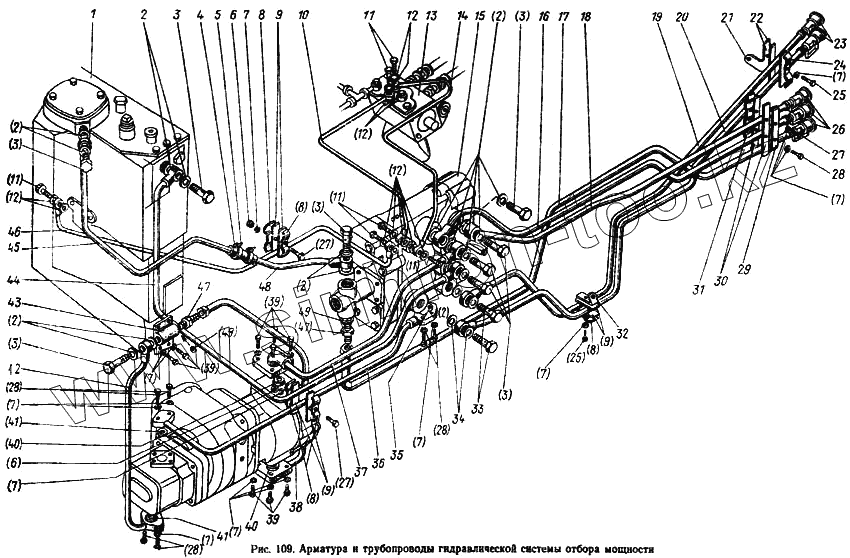

Каталог запасных частей к технике: МТЗ-100. Арматура и трубопроводы гидросистемы отбора мощности

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
2
2
2
3
3
3
3
3
3
4
5
6
6
7
7
7
7
7
7
7
7
7
7
8
8
8
8
9
9
9
10
11
11
11
11
12
12
12
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
27
27
28
28
28
28
29
30
31
32
33
34
35
36
37
38
39
39
39
40
40
41
41
43
44
45
46
47
47
48
49
49
Позиция на иллюстрации Заводской номер детали Название детали
1 85-4608010 Корпус гидросистемы
2 40-4607033-А Шайба
3 40-4607037 Болт
4 70-3407047 Шланг
5 ХС-26 Хомут
6 М8 Гайка
7 ШП8Т Шайба
8 70-3407146 Планка
9 70-4607158 Прокладка
10 85-4602295 Труба
11 Д18-051 Болт
12 Д18-055-А Шайба
13 80-4614020 Регулятор
14 85-4602290 Труба
15 85-4602200 Сумматор
16 85-4602230 Труба
17 85-4602245 Труба
18 85-4602225 Труба
19 85-4602235 Труба
20 85-4602240 Труба
21 85-4602217-А Кронштейн
22 70-4607158-02 Прокладка
23 Н.036.68.100 Полумуфта наружная в сборе
24 40-4607029-А Планка
25 4М8х30 Болт
26 Н.036.69.100 Полумуфта наружная
27 4М8х40 Болт
28 4М8х35 Болт
29 85-4602221 Планка
30 85-4602223 Прокладка
31 85-4602222 Планка
32 85-4602227 Кронштейн
33 40-4607032 Болт
34 40-4607038-А Шайба
35 027-032-030-2-2 Кольцо
36 85-4602260 Труба
37 85-4602215 Труба
38 85-4602265 Труба
39 4М8х25 Болт
40 035-040-30-2-2 Кольцо
41 017-022-25-2-2 Кольцо
42 85-4602270 Труба
43 85-4602211 Патрубок
44 85-4602220 Труба
45 85-4602275 Труба
46 85-4602285 Труба
47 85-4602228 Штуцер
48 85-4602280 Труба
49 021-024-19-1-4 Кольцо
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
