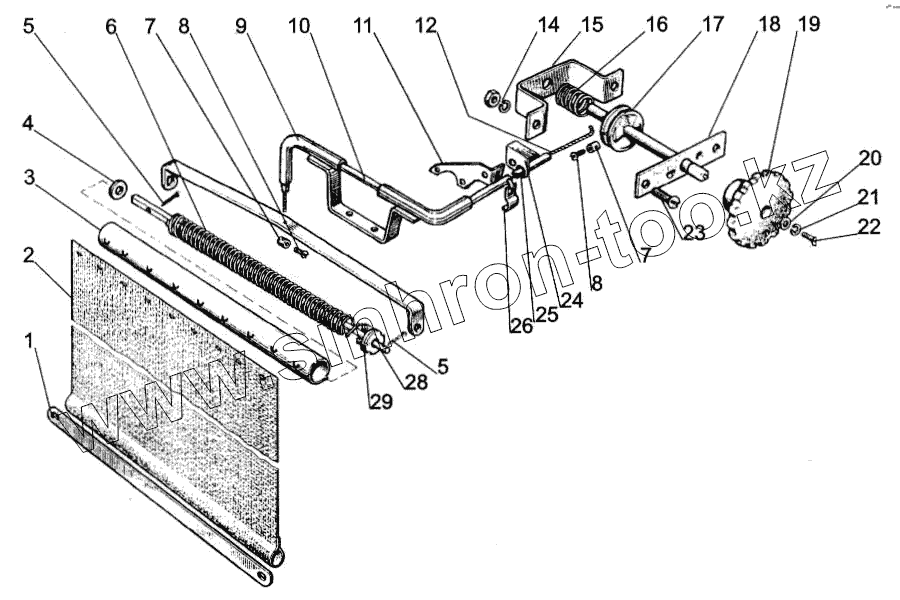

Каталог запасных частей к технике: МТЗ-1005. Шторка

Тип техники

Марка

Модель

Схема

70-1310010-А

1

2

3

4

5

5

6

7

7

8

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

Позиция на иллюстрации	Заводской номер детали		Название детали
70-1310010-А	70-1310010-А		Шторка
1	70-1310016		Планка
2	А-09-01-001		Шторка
3	А09.01.015		Барабан
4	ШЧ6		Шайба
5	2х12-001		Шплинт
6	А09.01.005		Пружина
7	70-1310441		Фиксатор
8	М4х8		Винт
9	80-1310020		Кронштейн
10	80В-1310007		Оболочка
11	70-4803027		Кронштейн
12	70-1310121-А		Шнур
13	М6		Гайка
14	ШП6		Шайба
15	70-1310411		Скоба
16	А09.01.023		Пружина
17	70-1310450		Барабан
18	70-1310412		Планка
19	70-1310130-А		Рукоятка
20	ШЧ5		Шайба
21	ШП5		Шайба
22	М5х12		Болт
23	Винт М6х20		Винт М6х20
24	80-4803026		Кронштейн
25	70-4803022		Втулка
26	70Л-1024216		Хомут
27	70-1310013-А		Планка
28	А09.01.004		Стержень
29	А09.01.011		Наконечник

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
