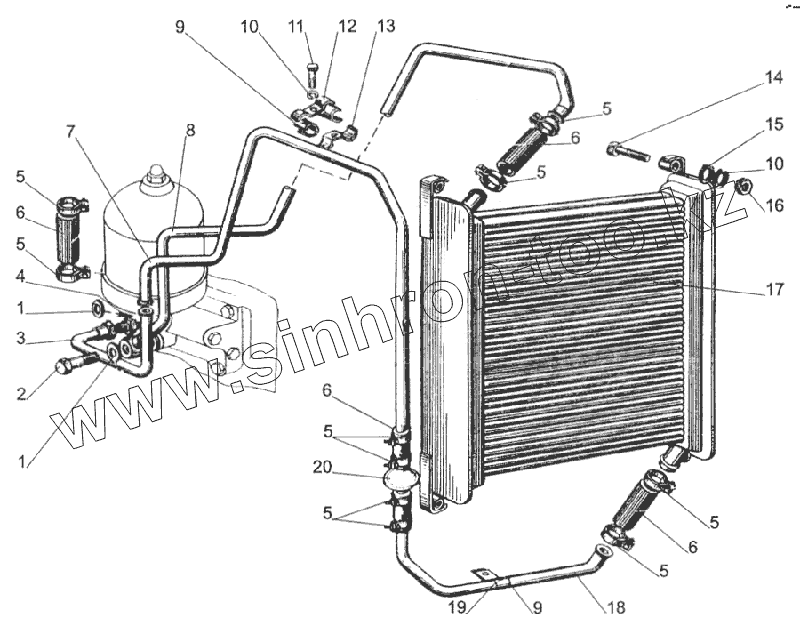

Каталог запасных частей к технике: МТЗ-1005. Радиатор масляный

Тип техники

Марка

Модель

Схема

100-1405010

1

1

2

3

3

4

5

5

5

5

5

5

5

5

6

6

6

6

7

8

9

9

10

10

11

12

13

14

15

16

17

18

19

20

Позиция на иллюстрации	Заводской номер детали		Название детали
100-1405010	100-1405010		Радиатор
1	40-4607038-А		Шайба
2	40-4607032		Болт
3	70-1405100		Маслопровод в сборе
3	70-1405120		Маслопровод
4	80-1405089		Штуцер
5	ХС-21		Хомут
6	70-1405013		Шланг
7	70-1405109		Маслопровод
8	70-1405110		Маслопровод
9	70-3506027		Втулка
10	ШП8		Шайба
11	М8х35		Болт
12	70-3407144		Планка
13	70-3407146		Планка
14	М8х45		Болт
15	ШЧ8		Шайба
16	М8		Гайка
17	70У-1405010		Радиатор
18	70-1405117-Б		Маслопровод
19	70-1405011		Трубка
20	70-1405230		Фильтр

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
