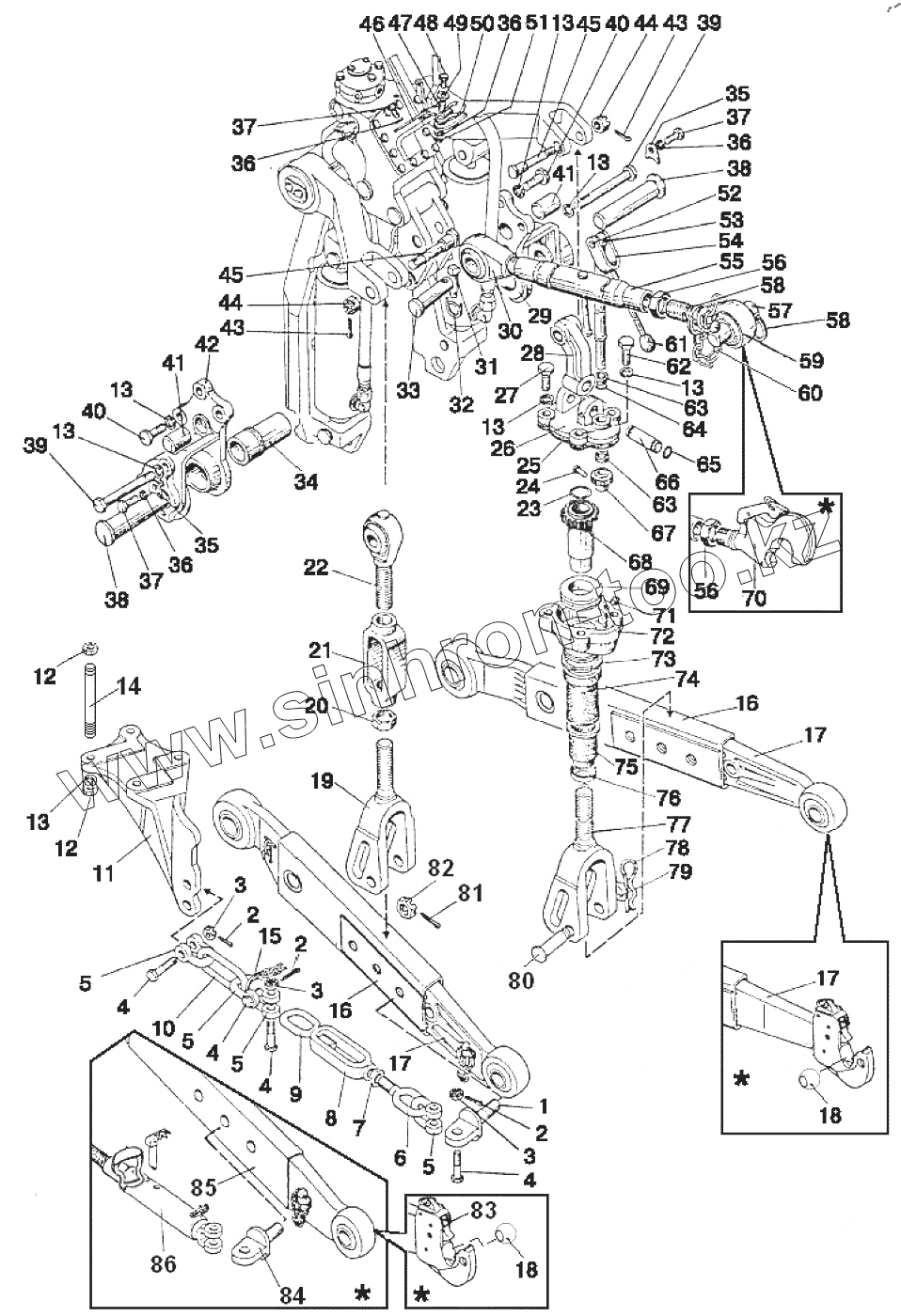

Каталог запасных частей к технике: МТЗ БЕЛАРУС 923.7. Механизм задней навески (с гидроподъемником)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
2
2
2
3
3
3
3
3
3
4
4
4
4
4
4
4
4
4
4
5
5
5
5
6
7
8
9
10
11
11
12
12
13
13
13
13
13
13
13
14
15
16
16
16
16
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
18
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
36
36
36
36
37
37
37
38
38
39
39
40
40
41
41
42
43
43
44
44
45
45
45
45
46
47
48
49
50
51
52
53
54
55
56
56
57
57
58
58
59
59
60
61
62
63
63
64
65
66
67
68
69
70
70
71
72
73
74
75
76
77
77
78
79
80
80
81
82
83
83
83
83
83
83
83
83
84
85
85
85
85
86
Позиция на иллюстрации Заводской номер детали Название детали
Механизм задней навески Механизм задней навески Механизм задней навески
822-4605510 822-4605510 Устройство навесное
А61.03.000 А61.03.000 Тяга в сборе
А61.03.000-01 А61.03.000-01 Тяга верхняя
80-4605690 80-4605690 Тяга верхняя
80-4605790 80-4605790 Тяга верхняя
1220-4605150-Б-01 1220-4605150-Б-01 Раскос регулируемый
1220-4605610-01 1220-4605610-01 Раскос регулируемый
1220-4605012-Б 1220-4605012-Б Раскос винтовой
1220-4605612-01 1220-4605612-01 Раскос винтовой
1220-4605030-Б-01 1220-4605030-Б-01 Тяга телескопическая
1220-4605030-Б-02 1220-4605030-Б-02 Тяга L=38 мм
1220-4605030-Б-03 1220-4605030-Б-03 Тяга нижняя телескопическая
1220-4605030-Б-04 1220-4605030-Б-04 Тяга L=45 мм
1221-4605030-Б-01 1221-4605030-Б-01 Тяга телескопическая правая
1221-4605035-Б-01 1221-4605035-Б-01 Тяга телескопическая левая
1221-4605230-Б 1221-4605230-Б Тяга телескопическая правая
1221-4605235-Б 1221-4605235-Б Тяга телескопическая левая
1221-4605030-Б-02 1221-4605030-Б-02 Тяга телескопическая с цепочкой правая
1221-4605035-Б-02 1221-4605035-Б-02 Тяга телескопическая с цепочкой левая
1221-4605230-Б-01 1221-4605230-Б-01 Тяга телескопическая с цепочкой правая
1221-4605235-Б-01 1221-4605235-Б-01 Тяга телескопическая с цепочкой левая
1220-4605580 1220-4605580 Стяжка
1 1220-4605108-01 Проушина
2 3,2х18.019 Шплинт
2 3,2х18.019 Шплинт
3 М12-6Н.04.019 Гайка
3 М12-6Н.04.019 Гайка
4 50-4605086 Болт серьги
4 50-4605086 Болт серьги
5 А61.09.002 Серьга
6 1220-4605058 Винт
7 М20-6Н.04.019 Гайка
8 А61.04.003-01 Стяжка
9 1220-4605058-01 Винт
10 40-4605098 Кольцо
11 80-4605091 Кронштейн левый
11 80-4605091-01 Кронштейн левый
12 М16х1,5-6Н.6.019 Гайка
13 16 ОТ Шайба
14 50-4609082 Шпилька
15 Н50-4605060 Цепочка с кольцом
16 1220-4605050-Б Тяга
16 1220-4605050-Б-01 Тяга
17 1220-4605040 Тяга
17 1220-4605040-02 Тяга
17 1221-4605040 Тяга правая
17 1221-4605040-01 Тяга левая
17 1221-4605240 Тяга правая
17 1221-4605240-01 Тяга левая
18 80-4605693 Шарнир
19 1220-4605200-Б Вилка
19 1220-4605620-Б Вилка
20 142-4605424 Контргайка
21 142-4605422 Стяжка
22 1220-4605075 Винт
23 142-4605403 Ограничитель
24 А61.01.005 Заклепка
25 142-4605421 Прокладка
26 142-4605418-Б Крышка
27 142-4605408 Болт
28 1220-4605668-Б Серьга
29 1220-4605501 Кронштейн правый
30 А61.02.100-02 Винт
31 А61.05.005 Чека
32 А61.05.004 Кольцо
33 А61.10.001-02 Палец
34 1220-4605502 Втулка
35 1220-4605504 Пластина
36 12 ОТ Шайба ОСТ 37.001.115-75
37 М12-6gх25.88.35.019 Болт ГОСТ 7796-70
38 1220-4605503 Палец
39 70-2800016-01 Болт
40 1220-4605506 Болт
41 1220-4605507 Штифт
42 1220-4605501-01 Кронштейн левый
43 4х36.019 Шплинт
44 М20х1,5-6Н.04.019 Гайка
45 921-4605076 Палец
45 142-4605076 Палец
46 1220-4605688 Кронштейн
47 50-4605069 Втулка
48 М12-6gх40.88.35.019 Болт ГОСТ 7796-70
49 С 12.01.019 Шайба
50 А61.07.002 Пружина
51 М12-6Н.6.019 Гайка
52 А61.01.016 Ось
53 А.61.01.600 Вал
54 А61.01.400 Вилка
55 А61.03.100 Труба
56 А61.02.003 Контргайка
57 А61.03.001-02 Палец
57 А61.03.001-01 Палец диаметр 25 мм
58 А61.03.002 Кольцо
59 А61.02.100-04 Винт
59 А61.02.100-05 Винт диаметр 25
60 А61.05.100 Чека 9 звеньев
61 А61.01.014 Рукоятка
62 М16-6gх40.109.40Х.019 Болт
63 А61.01.017 Втулка
64 016-021-30-2-4 Кольцо
65 142-4605431 Кольцо
66 142-4605404-Б Палец
67 142-4605413 Шестерня
68 142-4605425 Труба
69 8210 Подшипник
70 80-4605685 Захват
70 80-4605785 Захват
71 1.3.Ц9.хр Масленка
72 142-4605415 Корпус
73 142-4605402 Втулка
74 142-4605407 Труба
75 142-4605406 Колпак
76 142-4605401 Ограждение
77 1220-4605100-Б Вилка
77 1220-4605615 Вилка
78 А61.07.001 Шплинт
79 50-3503071 Шайба
80 1220-4605084 Палец
80 1220-4605084-01 Палец
81 5х36.019 Шплинт
82 70-4605316 Гайка упорная
83 1220-4605630-04 Тяга правая без цепочки
83 1220-4605630-05 Тяга правая с цепочкой
83 1220-4605635-04 Тяга левая без цепочки
83 1220-4605635-05 Тяга левая с цепочкой
83 1220-4605730 Тяга цельная правая
83 1220-4605730-01 Тяга цельная с цепочкой правая
83 1220-4605735 Тяга цельная левая
83 1220-4605735-01 Тяга цельная с цепочкой левая
84 1220-4605108 Проушина
85 1220-4605530-04 Тяга без цепочки
85 1220-4605530-05 Тяга с цепочкой
85 1220-4605530-06 Тяга без цепочки
85 1220-4605530-07 Тяга с цепочкой
86 80-4605280 Стяжка телескопическая
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
