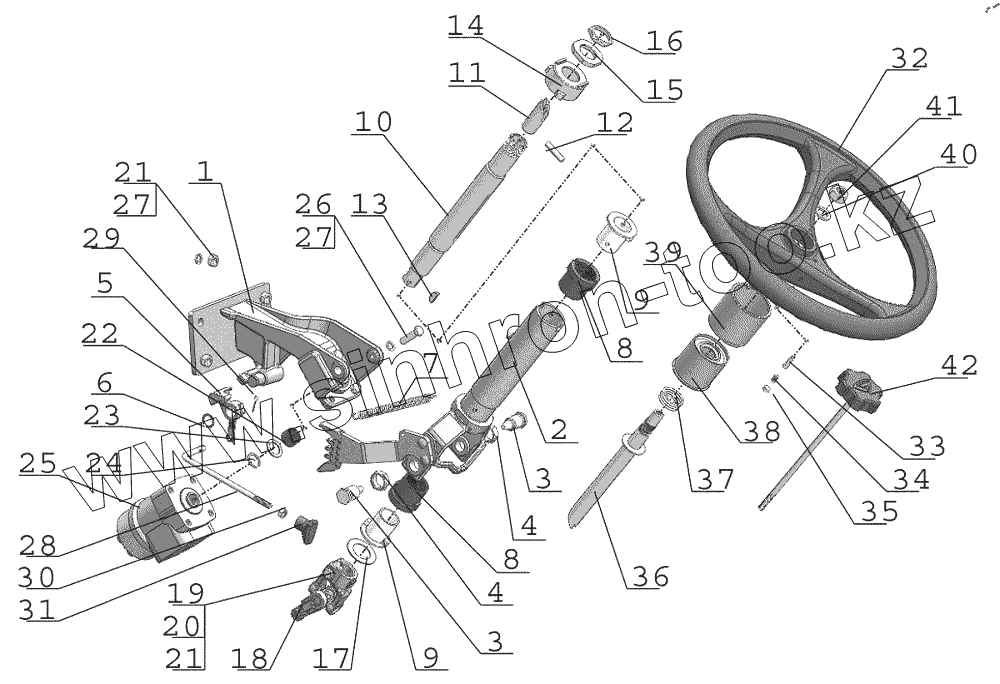

Каталог запасных частей к технике: МТЗ БЕЛАРУС 923.7. Колонка рулевая 822-3401000-07

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
4
5
6
7
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
27
28
29
30
31
32
32
32
33
34
35
36
37
38
39
40
41
42
Позиция на иллюстрации Заводской номер детали Название детали
822-3401010 822-3401010 Колонка рулевая
822-3401000-07 822-3401000-07 Колонка рулевая
ВЗК 3401.01 ВЗК 3401.01 Колесо рулевое
70-3401050-Б 70-3401050-Б Вал со штифтом и хвостовиком в сборе
1 822-3401120 Кронштейн
2 822-3401080 Труба
3 80-3401089 Винт
4 Гайка М20х1,5-6Н.05.019 Гайка
5 85-3401014-01 Фиксатор
6 С18 Кольцо
7 50-1310158-Б Пружина
8 70-3401077-Б Амортизатор
9 70-3401076 Втулка
10 70-3401055 Вал промежуточный
11 70-3401054-Б Хвостовик вала
12 ШЦК 8х36 Штифт цилиндрический термообработанный
13 СШ-510 Шпонка
14 80-3709022 Отбойник
15 70-3401078 Гайка
16 70-3401079 Контргайка
17 600-3401012 Шайба
18 80В-3401150 Кардан
19 Болт М10-6gх45.88.35.019 Болт
20 80-3401013 Шайба
21 Гайка М10-6Н.04.019 Гайка
22 85-3401016 Втулка
23 80-3401019 Шайба
24 С20 Кольцо
25 ВЗК 3406.06 Насос-дозатор
26 Болт М10-6gх30.88.35.019 Болт
27 Шайба 10 ОТ Шайба
28 822-3401001-02 Тяга
29 Шплинт 2х16.019 Шплинт
30 Гайка М8-6H.6.019 Гайка
31 70-4803060 Рукоятка
32 70-3402015-А1 Колесо рулевое
32 70-3402015-А2 Колесо рулевое
32 85-3402015 Колесо рулевое
33 822-3401171 Палец
34 822-3401172 Пружина
35 822-3401173 Пробка
36 85-3401175 Вал
37 50-4608057 Пружина
38 80-3709026 Втулка
39 80-3709025 Втулка
40 Шайба 16 ОТ Шайба
41 Гайка М16х1,5-6Н.6.019 Гайка
42 822-3401140-А1 Зажим
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
