Каталог запасных частей к технике: МТЗ БЕЛАРУС 421. Реле, приборы 320-3805010-03

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
4
4
4
5
5
5
5
5
5
6
7
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
20
21
22
22
22
22
22
22
23
24
24
25
26
27
28
28
29
30
31
31
32
33
34
35
35
36
37
37
38
39
39
40
41
41
41
42
43
44
45
46
47

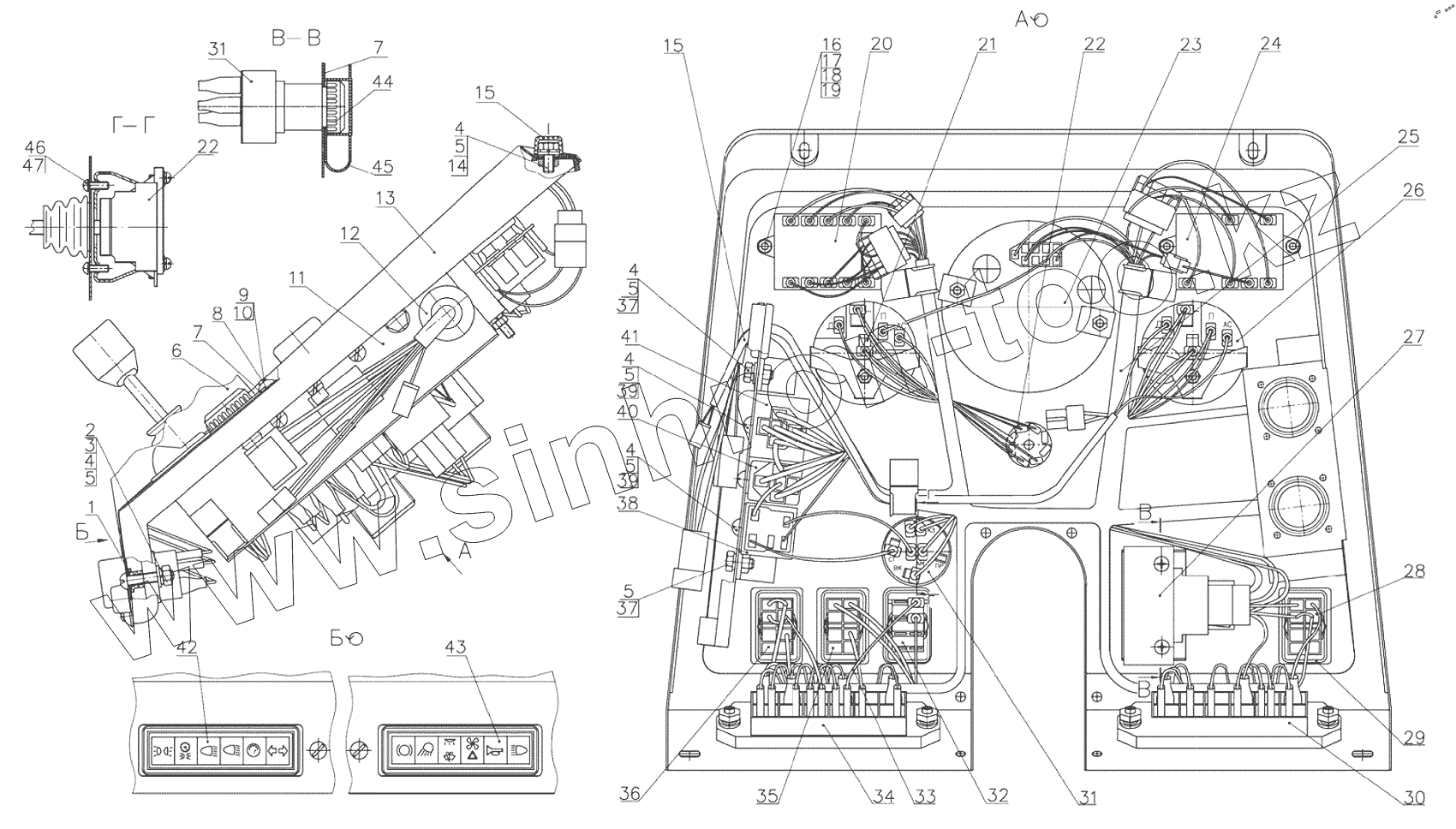

Позиция на иллюстрации Заводской номер детали Название детали
320-3805010-03 320-3805010-03 Щиток приборов
1 800-1205107 Втулка
2 В.М6-6gх25.58.019 Винт
3 С.6.01.019 Шайба
4 М6-6Н.6.019 Гайка
5 Шайба
6 320-3805045 Чехол
7 822-3805013-01 Табличка
8 320-3805018 Накладка
9 70-6700106 Бонка
10 70-6700107 Клин
11 320-3747015 Планка
12 70-3723042-02 Втулка
13 320-3805020 Панель приборная
14 А30.04.017 Колпачок
15 320-3724240 Жгут
16 В.М4-6gх12.58.019 Винт
17 М4-6Н.6.019 Гайка
18 С 4.01.019 Шайба
19 4 Шайба ОСТ 37.001.115-75
20 18.3803-10 Блок контрольных ламп
20 БК3803-10 Блок контрольных ламп
21 ЭИ8007М-2 Указатель уровня топлива
22 245.3710 Выключатель аварийный
22 249.3710-05 Выключатель аварийной сигнализации
23 КД8111.3813-2 Индикатор комбинированный
24 БК3803-08 Блок контрольных ламп
24 18.3803-08 Блок контрольных ламп
25 320-3724390-Б Жгут
26 ЭИ8006М-1 Указатель напряжения
27 ПКП-2 Переключатель комбинированный
28 П147М-04.29 Переключатель
28 ПК147-04.29 Переключатель
29 80-3801021 Гнездо выключателя
30 БП-2-01 Блок предохранителей
31 1202.3704-03.01 Выключатель стартера
32 80-3801327 Заглушка
33 320-3724410-02 Провод
34 БП-1-01 Блок предохранителей
35 П150М-25.52 Переключатель
35 ПК150-25.52 Выключатель фар рабочих
36 80-3801327 Заглушка
37 М6-6gх12.88.35.019 Болт ГОСТ 7796-70
38 738.3747-30 Реле стартера
39 В.М6-6gх12.58.019 Винт
40 752.3777.000-20 Реле на размыкание
41 ЭРП-1 Прерыватель указателей поворота
41 8586.6/0031 Прерыватель указателей поворота
41 РП-1 Прерыватель указателей поворота
42 600-3805026 Табличка
43 600-3805027-Б Табличка
44 80-3805014 Гайка
45 220-3710012 Чехол
46 В.М5-6gх12.58.019 Винт
47 Шайба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
