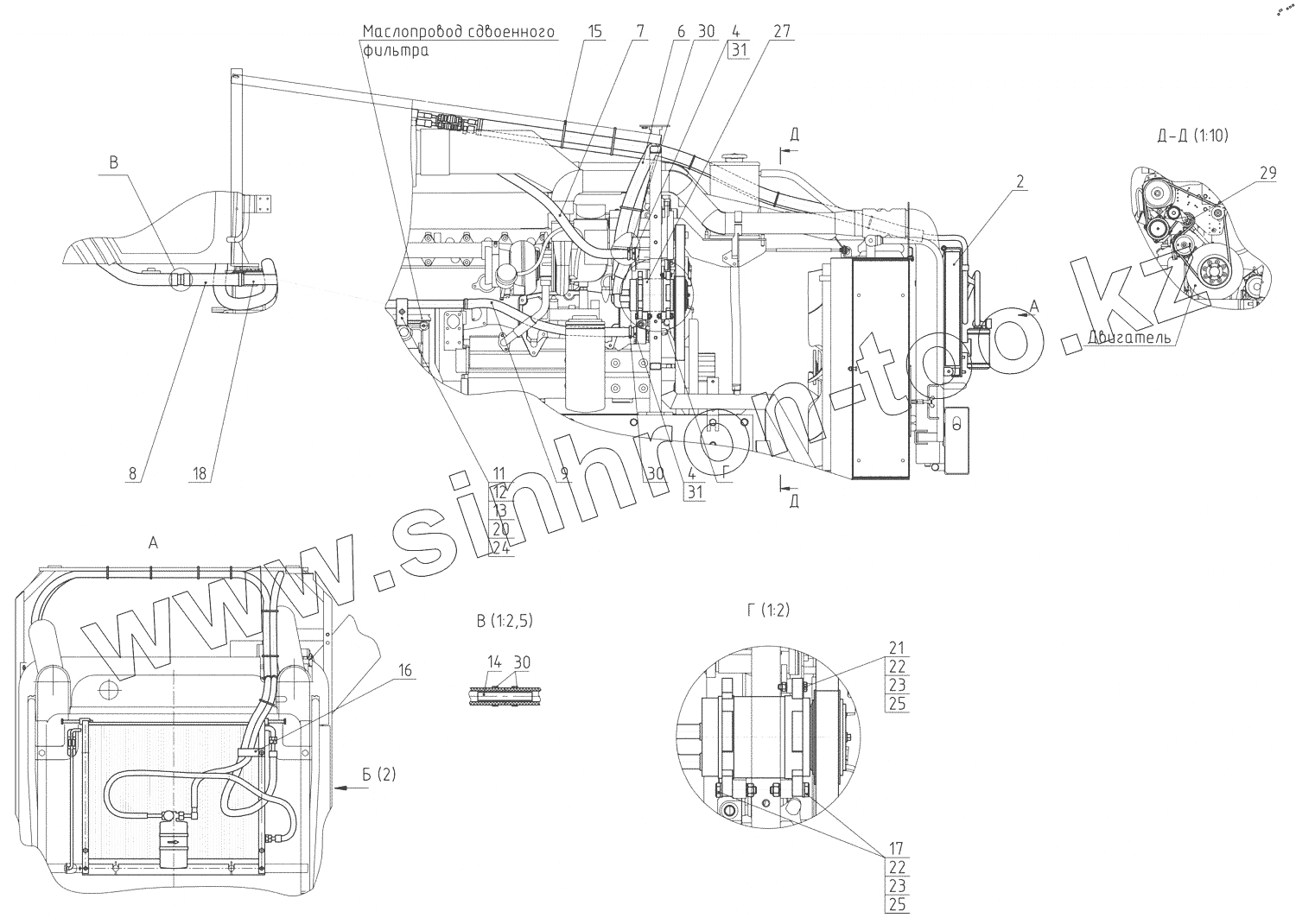

Каталог запасных частей к технике: МТЗ БЕЛАРУС 3525. Установка системы кондиционирования воздуха 3522С-8100005

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
2
4
4
6
7
8
9
11
12
13
14
15
16
17
18
20
21
22
22
23
23
24
25
25
27
29
30
30
30
31
31
Позиция на иллюстрации Заводской номер детали Название детали
3522С-8100005 3522С-8100005 Система кондиционирования воздуха
1 2822-8101010 Установка отопителя-охладителя
2 2822-8112010 Конденсатор и фильтр-осушитель
4 3522С-8100006 Штуцер
5 3522С-8100007 Шланг
6 3522С-8100008 Шланг
7 3522С-8100009 Шланг
8 3522С-8100009-01 Шланг
9 3522С-8100009-02 Шланг
11 70-34071144 Планка резьбовая
12 70-3407146 Планка
13 70-4607158 Прокладка
14 70-6702306 Втулка
15 80-3723045-01 Манжета
16 923-3723012 Хомутик
17 950-8114032 Болт
18 3022.2-8100011 Труба
20 Болт М8-6gx35.88.35.019 Болт М8-6gx35.88.35.019
21 Болт М10-6gx40.88.35.019 Болт
22 Гайка М10-6Н.04.019 Гайка
23 Шайба С 10.01.019 Шайба
24 Шайба 8Т Шайба 8Т
25 Шайба 10 ОТ Шайба
27 МТ8100000-11 Кондиционер
28 БРС-81 Комплект быстроразъемных соединений
29 3246898 Ремень поликлиновой
30 16-27 Хомут
31 РМ1/2 Шайба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
