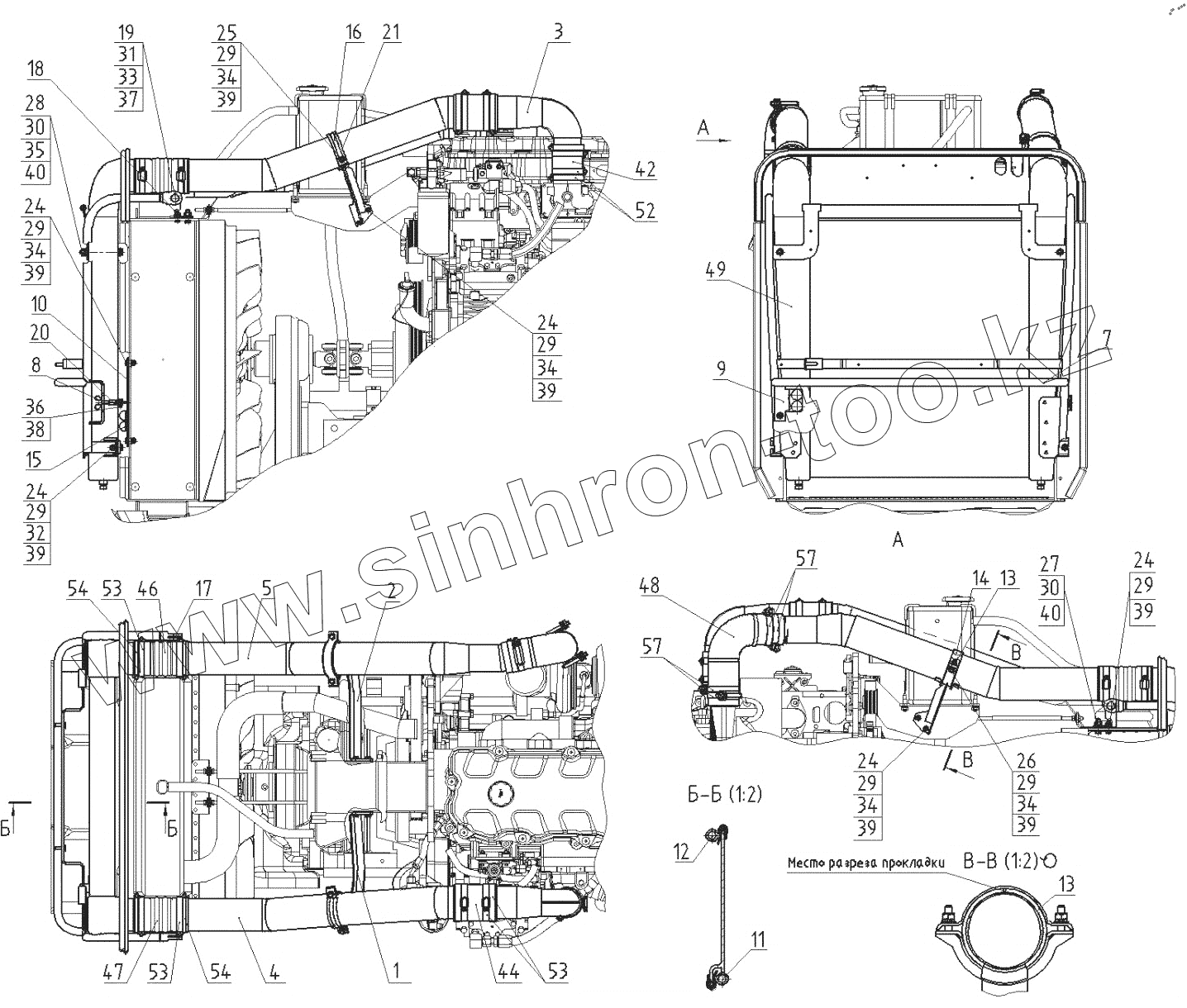

Каталог запасных частей к технике: МТЗ БЕЛАРУС 3525. Установка охладителя 3522С-1317010-В
1
2
3
4
5
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
24
24
24
24
24
25
26
27
28
29
29
29
29
29
29
29
30
30
31
32
33
34
34
34
34
34
35
36
37
38
39
39
39
39
39
39
39
40
40
42
44
46
47
48
49
52
53
53
53
54
54
57
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3522С-1317010-В | 3522С-1317010-В | Установка охладителя | |
| 1 | 3522С-1317075 | Кронштейн | |
| 2 | 3522С-1317080 | Кронштейн | |
| 3 | 3522С-1317900 | Воздухопровод | |
| 4 | 3522С-1317940 | Воздухопровод | |
| 5 | 3522С-1317960 | Воздухопровод | |
| 7 | 3522-1317105-Б | Кронштейн | |
| 8 | 3522-1317115 | Стяжка | |
| 9 | 3522-1317125 | Упор | |
| 10 | 3522-1317125-01 | Упор | |
| 11 | А37.08.045-14 | Уплотнитель | |
| 12 | А37.08.045-15 | Уплотнитель | |
| 13 | 3522С-1317001 | Прокладка | |
| 14 | 3522С-1317031 | Скоба | |
| 15 | 70-3401093 | Наконечник | |
| 16 | 2822ДЦ-1317031 | Скоба | |
| 17 | 3522-1317111 | Кронштейн | |
| 18 | 3522-1317111-01 | Кронштейн | |
| 19 | 3522-1317113 | Болт | |
| 20 | 3522-1317121 | Вилка | |
| 21 | ПР-36-03 | Уплотнитель УМ6а | |
| 24 | Болт М8-6gх25.88.35.019 | Болт | |
| 25 | Болт М8-6gх30.88.35.019 | Болт | |
| 26 | Болт М8-6gх35.88.35.019 | Болт | |
| 27 | Болт М10-6gх35.88.35.019 | Болт | |
| 28 | Болт М10-6gх110.88.35.019 | Болт | |
| 29 | Гайка шестигранная нормальная | Гайка | |
| 30 | Гайка шестигранная нормальная | Гайка | |
| 31 | Гайка М10-6Н.04.019 | Гайка | |
| 32 | Шайба С 8.01.019 | Шайба | |
| 33 | Шайба С 10.01.019 | Шайба | |
| 34 | Шайба С.8.01.019 | Шайба | |
| 35 | Шайба С.10.01.019 | Шайба С.10.01.019 | |
| 36 | Шплинт 2,5х16.019 | Шплинт | |
| 37 | Шплинт 2,5х25.019 | Шплинт | |
| 38 | Палец 6х22 | Палец | |
| 39 | Шайба 8Т | Шайба 8Т | |
| 40 | Шайба 10 ОТ | Шайба | |
| 42 | 1317.02 | Патрубок силиконовый | |
| 44 | 1317.04 | Патрубок силиконовый | |
| 46 | 1317.12 | Патрубок силиконовый гофрированный | |
| 47 | 1317.13 | Патрубок силиконовый гофрированный | |
| 48 | SR-075-165210-45-04 | Патрубок силиконовый | |
| 49 | 3033К.1317100 | Радиатор | |
| 52 | 5000.18 | Хомут с червячной резьбой 70-92/16 | |
| 53 | 5000.19 | Хомут с червячной резьбой 83-105/16 | |
| 54 | 5000.09 | Хомут с червячной резьбой 90-110 | |
| 57 | Хомут на ОНВ | Хомут на ОНВ |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
