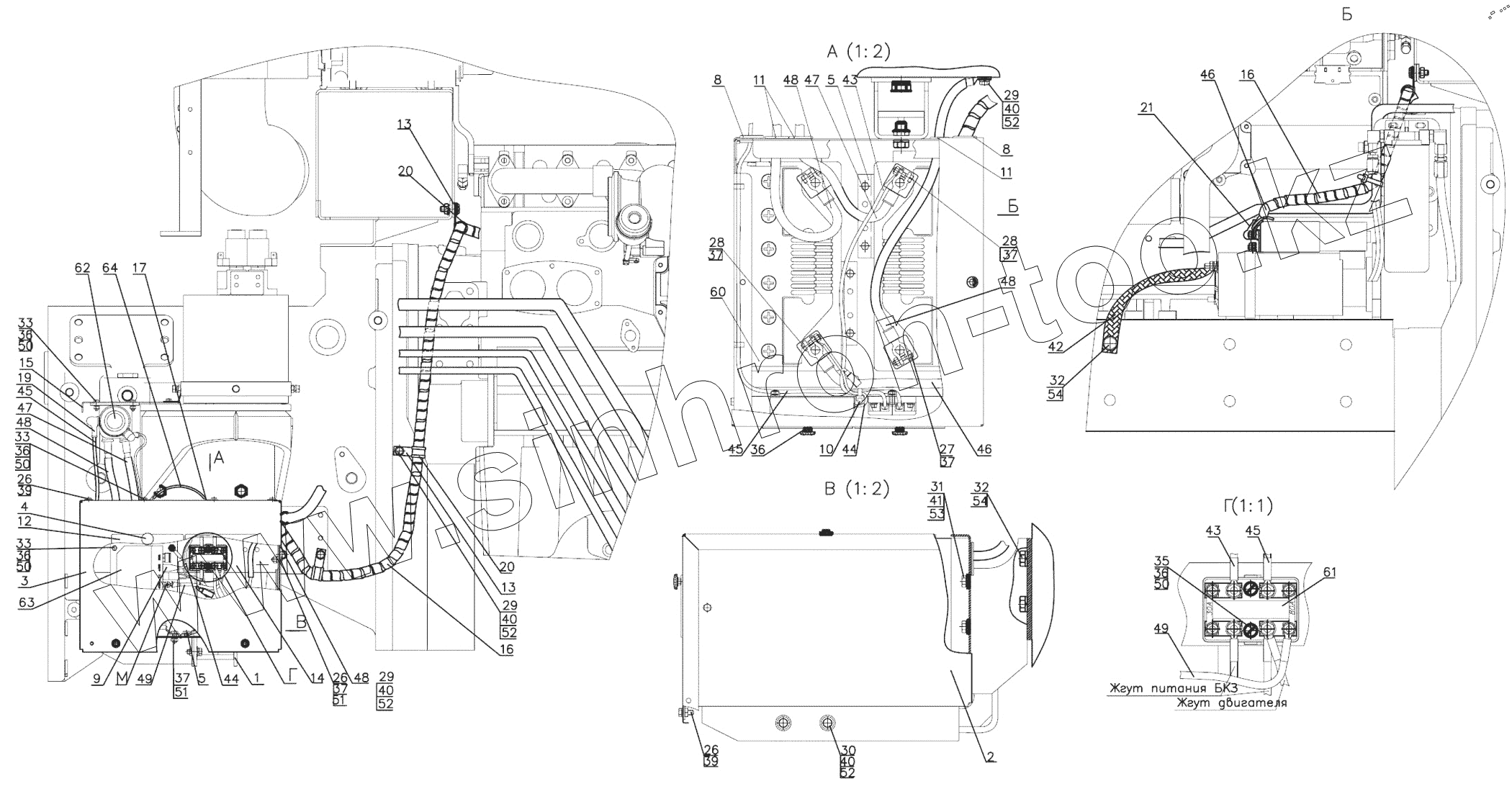

Каталог запасных частей к технике: МТЗ БЕЛАРУС 3525. Установка батарей аккумуляторных 3522С-3700080
1
2
3
4
5
5
8
8
9
10
11
11
12
13
13
14
15
16
16
17
19
20
20
21
26
26
26
27
28
28
29
29
29
30
31
32
32
33
33
33
35
36
36
36
36
36
37
37
37
37
37
39
39
40
40
40
40
41
42
43
43
44
44
45
45
45
46
46
47
47
48
48
48
48
49
49
50
50
50
50
51
51
52
52
52
52
53
54
54
60
61
62
63
64
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3522С-3700080 | 3522С-3700080 | Установка батарей аккумуляторных | |
| 1 | 3522-3703010 | Опора | |
| 2 | 3522-3703110 | Ящик аккумуляторный | |
| 3 | 3522-3703120 | Кожух | |
| 4 | 80-3805065 | Винт | |
| 5 | 80В-3703020 | Прижим | |
| 8 | 50-4607064 | Втулка | |
| 9 | 70-3723035 | Наконечник | |
| 10 | 80-3723045-01 | Манжета | |
| 11 | 320-3407004 | Втулка | |
| 12 | 822-3801341-Б | Щиток | |
| 13 | 923-3723012 | Хомутик | |
| 14 | 3522-3703114 | Стяжка | |
| 15 | 3522-3737001 | Кронштейн | |
| 16 | 3723.45 | Лента спиральная | |
| 17 | А37.07.011 | Лента | |
| 19 | М2-14.13.238 | Чехол | |
| 20 | ППР-50-01 | Профиль | |
| 21 | ТМ-59-6000-38 | Наконечник резиновый | |
| 26 | Болт М8-6gх16.88.35.019 | Болт М8-6gх16.88.35.019 | |
| 27 | Болт М8-6gх30.88.35.019 | Болт | |
| 28 | Болт М8-6gх35.88.35.019 | Болт | |
| 29 | Болт М10-6gх25.88.35.019 | Болт М10-6gх25.88.35.019 | |
| 30 | Болт М10-6gх30.88.35.019 | Болт | |
| 31 | Болт М12-6gх30.88.35.019 | Болт | |
| 32 | Болт М16-6gх32.88.35.019 | Болт М16-6gх32.88.35.019 | |
| 33 | Болт М6-6gх16.88.35.019 | Болт М6-6gх16.88.35.019 | |
| 35 | Винт В.М6-6gх20.58.019 | Винт | |
| 36 | Гайка М6-6Н.6.019 | Гайка М6-6Н.6.019 | |
| 37 | Гайка М8-6Н.6.019 | Гайка М8-6Н.6.019 | |
| 39 | Шайба С.8.01.019 | Шайба | |
| 40 | Шайба С.10.01.019 | Шайба С.10.01.019 | |
| 41 | Шайба С.12.01.019 | Шайба | |
| 42 | 3522С-3724112 | Перемычка | |
| 43 | 80-3724368-Б | Провод | |
| 44 | 920-3724368-В | Провод 920-3724368-В | |
| 45 | 1025.4-3724045 | Провод | |
| 46 | 3522-3724041 | Провод | |
| 47 | 3522-3724044 | Провод | |
| 48 | 3522-3724075 | Провод | |
| 49 | 3522-3724346 | Провод | |
| 50 | Шайба 6 Т | Шайба | |
| 51 | Шайба 8Т | Шайба 8Т | |
| 52 | Шайба 10 ОТ | Шайба | |
| 53 | Шайба 12 ОТ | Шайба | |
| 54 | Шайба 16 ОТ | Шайба | |
| 60 | 3703.26 | Батарея аккумуляторная 12/120 | |
| 61 | 3722.55 | Блок предохранителей | |
| 62 | 3737.35 | Выключатель батарей | |
| 63 | 191.3759-02 | Преобразователь напряжения | |
| 64 | 6700.40 | Уплотнитель поручня |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
