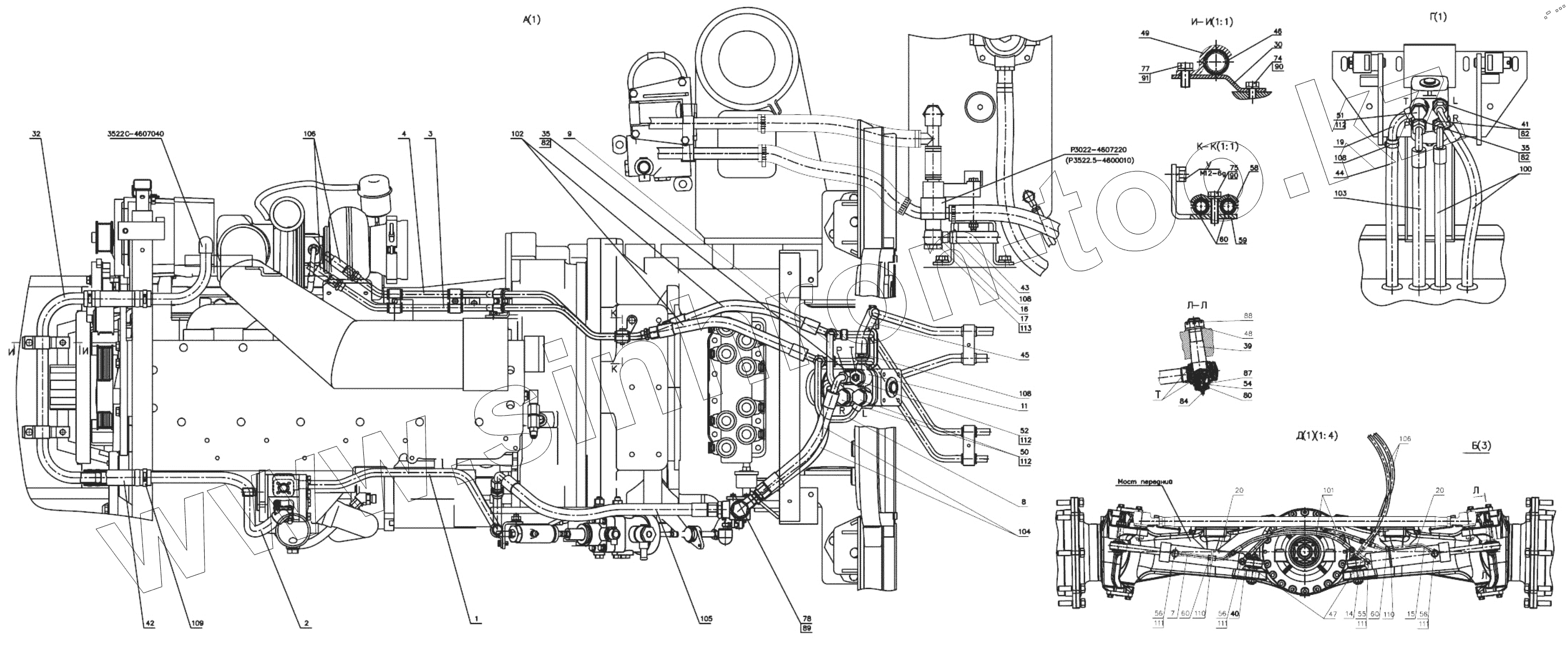

Каталог запасных частей к технике: МТЗ БЕЛАРУС 3525. Управление рулевое 3522С-3400010
1
2
3
4
7
8
9
11
14
15
16
17
19
20
20
30
32
35
35
39
40
41
42
43
44
45
46
47
48
49
50
51
52
54
55
56
56
56
58
59
60
60
60
74
75
77
78
80
82
82
82
84
87
88
89
90
90
91
100
101
102
103
104
105
106
106
106
106
108
109
110
110
111
111
111
111
112
112
112
113
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3522С-3400010 | 3522С-3400010 | Управление рулевое | |
| 1 | 3522С-3407020 | Маслопровод | |
| 2 | 3522С-3407030 | Маслопровод | |
| 3 | 3522С-3407040 | Маслопровод | |
| 4 | 3522С-3407050 | Маслопровод | |
| 5 | 3522С-3407180 | Маслопровод | |
| 6 | 3522С-3407180-01 | Маслопровод | |
| 7 | 3522-3407070 | Маслопровод | |
| 8 | 3522-3407140 | Маслопровод | |
| 9 | 3522-3407150 | Маслопровод | |
| 10 | 3522-3407160 | Маслопровод | |
| 11 | 3022В-3407170 | Маслопровод | |
| 12 | 3022В-3407190 | Маслопровод | |
| 13 | 3022В-3407200 | Угольник | |
| 14 | 3022-3407010 | Тройник | |
| 15 | 3022-3407080-Б | Маслопровод | |
| 16 | 2022-4607020 | Труба | |
| 17 | 1221-3407140-Б | Клапан | |
| 18 | 1221В-3407150-А | Кран | |
| 19 | 923-3407080 | Маслопровод | |
| 20 | Ц63-3405115-А-03 | Гидроцилиндр | |
| 30 | 3522С-3407011 | Кронштейн | |
| 31 | 3522С-3407012 | Кронштейн | |
| 32 | 3522С-3407032 | Труба | |
| 33 | 3522-3407101 | Кронштейн | |
| 34 | 3022ДВ-3407123 | Штуцер | |
| 35 | 3022ДВ-3407124 | Штуцер | |
| 36 | 3022ДВ-3407127 | Втулка | |
| 37 | 3022В-3407111 | Кронштейн | |
| 38 | 2822ДЦ-3407011-Б | Кронштейн | |
| 39 | 2522-3405112 | Палец | |
| 40 | 2022-3407202-А | Угольник поворотный | |
| 41 | 1522-3407016 | Штуцер | |
| 42 | 1221-3407012-03 | Шланг | |
| 43 | 952-3407014-05 | Шланг | |
| 44 | 952-3407014-07 | Шланг | |
| 45 | 952-3407014-09 | Шланг | |
| 46 | 70-4607158-01 | Прокладка | |
| 47 | 102-3405112-01 | Палец | |
| 48 | 102-3405113 | Гайка | |
| 49 | 102-3407014 | Скоба | |
| 50 | 85-3407105 | Болт | |
| 51 | 85-3407105-03 | Болт | |
| 52 | 85-3407105-04 | Болт | |
| 53 | 80-3723048 | Втулка | |
| 54 | Ф80-3405103 | Шайба стопорная | |
| 55 | Ф80-3407201 | Болт | |
| 56 | Ф80-3407301 | Болт | |
| 57 | 70-3407144 | Планка | |
| 58 | 70-3407146 | Планка | |
| 59 | 70-3407164-01 | Кронштейн | |
| 60 | 70-3506027 | Втулка | |
| 61 | 40-4607029-А | Планка | |
| 62 | 40-4607051 | Болт | |
| 63 | А13.11.000 | Рукоятка | |
| 71 | Болт М6-6gх40.88.35.019 | Болт | |
| 72 | Болт М6-6gх45.88.35.019 | Болт | |
| 73 | Болт М8-6gх40.88.35.019 | Болт | |
| 74 | Болт М8-6gх20.88.35.019 | Болт | |
| 75 | Болт М8-6gх30.88.35.019 | Болт | |
| 76 | Болт М8-6gх35.88.35.019 | Болт | |
| 77 | Болт М10-6gх20.88.35.019 | Болт М10-6gх20.88.35.019 | |
| 78 | Болт М6-6gх20.88.35.019 | Болт | |
| 79 | Гайка М10-6Н.04.019 | Гайка | |
| 80 | Гайка М20х1,5-6Н.04.019 | Гайка | |
| 81 | Кольцо 021-025-25-1-4 | Кольцо 021-025-25-1-4 | |
| 82 | Кольцо 025-029-25-2-2 | Кольцо 025-029-25-2-2 | |
| 83 | Кольцо 020-024-25-2-2 | Кольцо | |
| 84 | Масленка 1.1.Ц9.хр | Масленка | |
| 85 | Шайба С.8.01.019 | Шайба | |
| 86 | Шайба С 10.01.019 | Шайба | |
| 87 | Шайба С.20.01.019 | Шайба | |
| 88 | Шплинт 4х36.019 | Шплинт | |
| 89 | Шайба 6 Т | Шайба | |
| 90 | Шайба 8Т | Шайба 8Т | |
| 91 | Шайба 10 ОТ | Шайба | |
| 100 | 4600.004 | Рукав высокого давления | |
| 101 | 4600.102 | Рукав высокого давления | |
| 102 | 4600.121 | Рукав высокого давления | |
| 103 | 4600.146 | Рукав высокого давления | |
| 104 | 4600.177 | Рукав высокого давления | |
| 105 | 4600.172 | Рукав высокого давления | |
| 106 | 4600.185 | Рукав высокого давления | |
| 108 | 5000.03 | Хомут с червячной резьбой 20-32 | |
| 109 | 5000.04 | Хомут | |
| 110 | 5000.08 | Хомут с червячной резьбой 70-90 | |
| 111 | 4600.19 | Шайба РМ3/8 | |
| 112 | 4600.20 | Шайба РМ1/2 | |
| 113 | 4600.22 | Шайба РМ24 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
