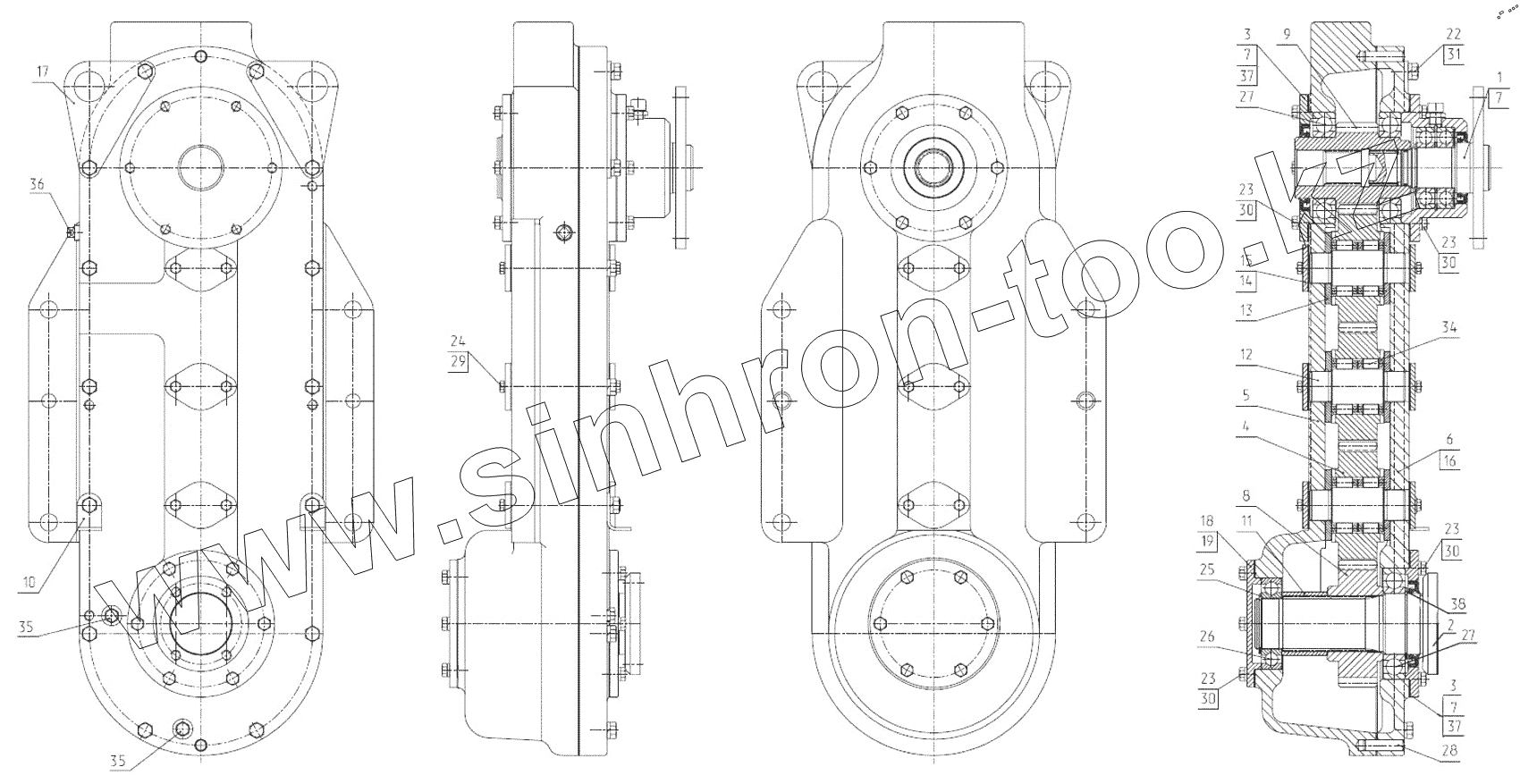

Каталог запасных частей к технике: МТЗ БЕЛАРУС 3525. Редуктор 3522К-4209010

Тип техники

Марка

Модель

Схема

1

2

3

3

4

5

6

7

7

7

8

9

10

11

12

13

14

15

16

17

18

19

22

23

23

23

23

24

25

26

27

27

28

29

30

30

30

30

31

34

35

35

36

37

37

38

Позиция на иллюстрации	Заводской номер детали		Название детали
3522К-4209010	3522К-4209010		Редуктор
1	3522К-4209030		Вал
2	3522-4209037		Вал
3	3522-4209009		Крышка
4	3522-4209003		Шестерня
5	3522-4209014		Корпус
6	3522-4209016		Крышка
7	3522-4209033		Прокладка
8	3522-4209102		Шестерня
9	3522-4209104		Вал-шестерня
10	3522-8400091		Угольник
11	3520-4209001		Втулка
12	3520-4209006		Вал
13	3520-4209011		Шайба
14	3520-4209012		Прокладка
15	3520-4209013		Крышка
16	3520-4209017		Прокладка
17	3520-4209018		Ухо
18	2822-4209038		Крышка
19	2822-4209039		Прокладка
22	Болт М10-6gх45.88.35.019		Болт
23	Болт М8-6gх20.88.35.019		Болт
24	Болт М6-6gх14.88.35.019		Болт
25	2С50		Кольцо
26	210 АУШ1		Подшипник
27	212 АУШ1		Подшипник
28	Штифт 10х40		Штифт
29	Шайба 6 Т		Шайба
30	Шайба 8Т		Шайба 8Т
31	Шайба 10		Шайба 10
34	822707Д		Подшипник
35	9901.05		Пробка коническая
36	9901.01		Пробка коническая
37	Манжета 60х85х10		Манжета
38	2С60		Кольцо

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
