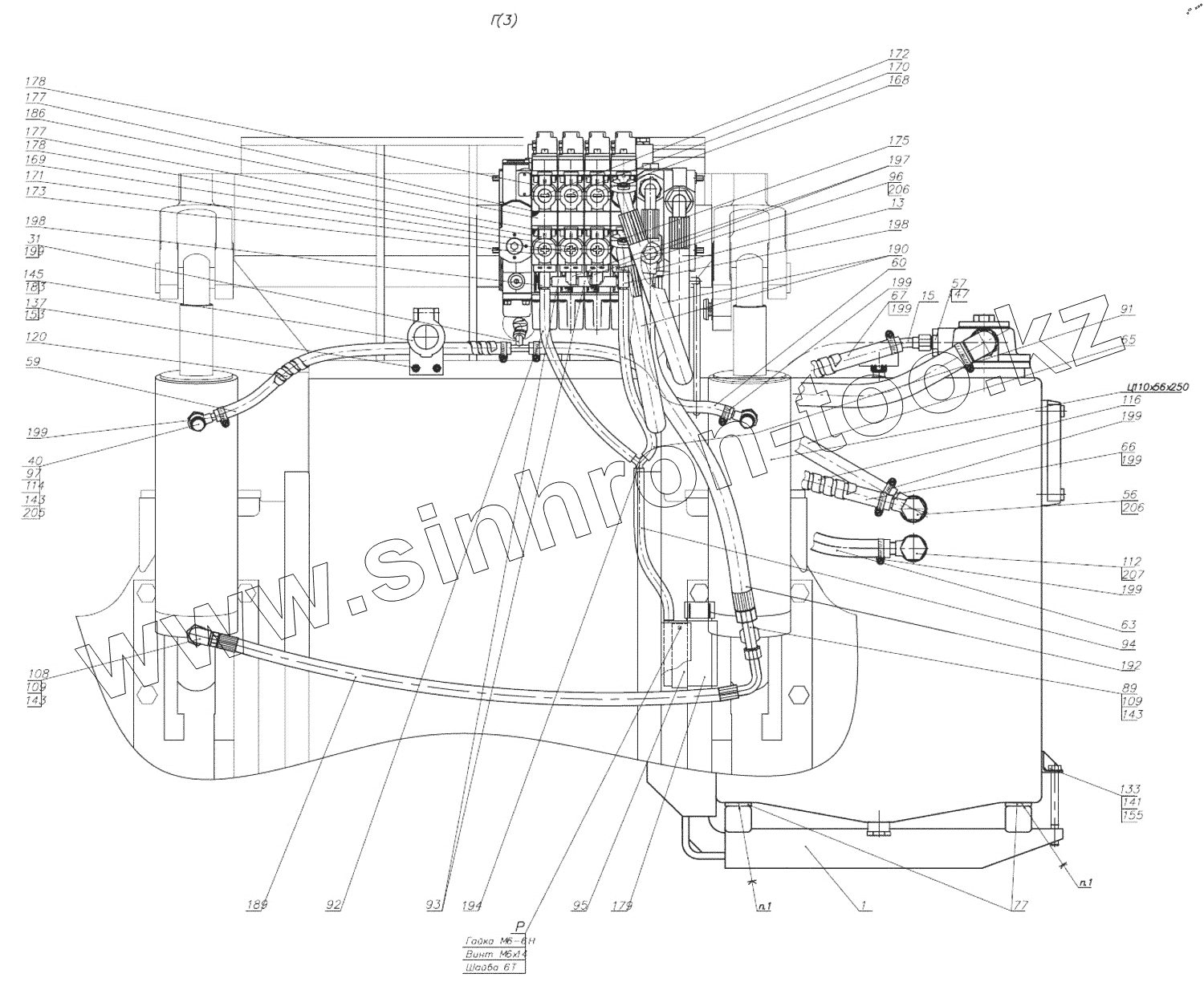

Каталог запасных частей к технике: МТЗ БЕЛАРУС 3525. Гидросистема 3522С-4600010, 3522С-4600010-01
1
13
15
31
40
56
57
60
63
65
66
67
77
89
91
92
93
94
95
96
97
108
109
109
112
112
114
116
120
133
137
141
143
143
143
145
145
147
153
155
155
168
169
170
171
172
173
175
175
177
177
177
177
178
178
178
178
179
183
183
186
189
190
192
192
194
197
198
198
199
199
199
199
199
199
199
205
206
206
207
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3522С-4600010 | 3522С-4600010 | Гидросистема | |
| 3522С-4600010-01 | 3522С-4600010-01 | Гидросистема | |
| 1 | 3522С-4607010 | Труба | |
| 2 | 3522С-4607015 | Труба | |
| 3 | 3522С-4607020 | Труба | |
| 4 | 3522С-4607040 | Труба | |
| 5 | 3522С-4607105 | Кронштейн | |
| 6 | 3522С-4607110 | Кронштейн | |
| 7 | 3522-4607310 | Патрубок | |
| 8 | 3522-4607320 | Патрубок напорный | |
| 8 | М3522-4607320 | Патрубок напорный | |
| 9 | 3522-4607340 | Труба | |
| 10 | 3522-4607360 | Тройник | |
| 11 | 3522-4607370-Б | Плита | |
| 12 | 3522-4607375 | Патрубок | |
| 13 | Е3522-4607035 | Труба | |
| 14 | Е3522-4607040 | Труба | |
| 14 | Е3522-4607350 | Труба | |
| 15 | Е3522-4607280 | Труба | |
| 16 | Е3522-4607330-Б | Труба | |
| 17 | Р3522-4607010 | Труба | |
| 18 | Р3522-4607010-01 | Труба | |
| 20 | Р3522-4607025 | Кронштейн клапана | |
| 21 | 3522-4607050 | Труба | |
| 22 | Р3522-4607055 | Труба | |
| 22 | М3522-4607056 | Труба | |
| 23 | Р3522-4607080 | Патрубок | |
| 24 | Р3522-4607220 | Клапан | |
| 25 | Р3522-4608310-А | Бак | |
| 26 | 3022-4607005 | Труба | |
| 27 | 3022-4607010 | Кронштейн | |
| 28 | 3022-4607025 | Труба | |
| 29 | 3022-4607030 | Труба | |
| 30 | 3022-4607050 | Регулятор | |
| 31 | 3022-4607120 | Тройник | |
| 32 | 3022-4607250-01 | Труба | |
| 33 | 3022-4607280 | Штуцер | |
| 34 | 3022-4608330 | Опора | |
| 35 | 3022В-3407170 | Маслопровод | |
| 37 | 2022-4607020 | Труба | |
| 38 | 680-4607510 | Патрубок | |
| 39 | С80-4607380 | Труба | |
| 40 | Ф80-3407720 | Маслопровод | |
| 44 | 3522С-4607007 | Болт | |
| 45 | 3522С-4607041 | Труба | |
| 46 | 3522С-4607061 | Труба | |
| 47 | 3522С-4607066 | Труба | |
| 48 | 3522С-4607101 | Кронштейн | |
| 49 | 3522С-4607102 | Кронштейн | |
| 50 | 3522С-4607106 | Опора | |
| 52 | 3522-4607017 | Прокладка | |
| 53 | 3522-4607302 | Штуцер | |
| 54 | 3522-4607304-Б | Болт | |
| 55 | 3522-4607306 | Штуцер | |
| 56 | Е3522-4607006 | Болт зажимной | |
| 57 | Е3522-4607011 | Кронштейн | |
| 58 | Е3522-4607044 | Штуцер замедлительный | |
| 60 | Р3522-4607032 | Шланг 10х18,5 | |
| 61 | Р3522-4607032-01 | Шланг 10х18,5 | |
| 62 | Р3522-4607032-02 | Шланг 10х18,5 | |
| 63 | Р3522-4607072 | Шланг 18х27 | |
| 64 | Р3522-4607072-01 | Шланг 18х27 | |
| 65 | Р3522-4607072-02 | Шланг | |
| 66 | Р3522-4607072-03 | Шланг | |
| 67 | Р3522-4607074-01 | Шланг 14х23 | |
| 68 | Р3522-4607074-02 | Шланг 14х23 | |
| 69 | Р3522-4607103 | Кронштейн | |
| 70 | Р3522-4607104 | Кронштейн | |
| 71 | Р3522-4607201-01 | Шланг | |
| 72 | Р3522-4607201-06 | Шланг | |
| 73 | 3022-4607003 | Кронштейн | |
| 74 | 3022-4607019 | Скоба | |
| 75 | 3022-4607117 | Переходник | |
| 76 | 3022-4607117-01 | Переходник | |
| 77 | 3022-4608346 | Прокладка | |
| 78 | 3022-4608347 | Прокладка | |
| 79 | Р3022-4607201-05 | Шланг 25х35 | |
| 80 | Р3022-4607201-06 | Шланг 25х35 | |
| 81 | Р3022-4607201-08 | Шланг 25х35 | |
| 82 | Р3022-4607201-09 | Шланг 25х35 | |
| 83 | Р3022-4607201-10 | Шланг 25х35 | |
| 84 | Р3022-4607218 | Планка | |
| 84 | Р3022-4607218 | Планка | |
| 85 | 2822-4606091 | Кронштейн | |
| 86 | 2822-4607013 | Штуцер | |
| 87 | 2822-4607014 | Штуцер | |
| 88 | 2522-4607013 | Штуцер | |
| 89 | 2522-4607061 | Тройник | |
| 90 | 1523-4607012 | Штуцер | |
| 91 | Р1523-4607059-05 | Шланг | |
| 92 | Р1523-4607059-06 | Шланг | |
| 93 | Р1523-4607059-08 | Шланг | |
| 94 | Р1523-4607059-09 | Шланг | |
| 95 | Р1523-4607122 | Кронштейн | |
| 96 | 1522-4607012-А | Болт | |
| 97 | 1021-4803158 | Переходник | |
| 98 | 102-3407014 | Скоба | |
| 98 | 102-3407014 | Скоба | |
| 99 | 85-4607063 | Шланг | |
| 100 | 80-3723045-01 | Манжета | |
| 101 | М80-4607017-01 | Кронштейн | |
| 102 | С80-4607034 | Штуцер | |
| 103 | 70-3407163-01 | Планка | |
| 104 | 70-3506027 | Втулка | |
| 104 | 70-3506027 | Втулка | |
| 105 | 70-4607156 | Планка | |
| 106 | 70-4607158-02 | Прокладка | |
| 108 | 40-3405061-А | Штуцер М20х1,5 | |
| 109 | 40-3405062 | Гайка | |
| 110 | 40-4607029-А | Планка | |
| 111 | 40-4607032 | Болт | |
| 112 | 40-4607037 | Болт | |
| 112 | 85-4608021 | Пробка | |
| 114 | Д18-051 | Болт | |
| 115 | 4600.72 | Рукав. Шланг армированный | |
| 116 | 4600.74 | Защита | |
| 117 | 4600.75 | Защита | |
| 118 | 4600.76 | Защита | |
| 119 | 4600.77 | Спираль защитная | |
| 120 | 4600.79 | Спираль защитная | |
| 125 | Болт М8-6gх50.88.35.019 | Болт | |
| 126 | Болт М8-6gх20.88.35.019 | Болт | |
| 126 | Болт М8-6gх20.88.35.019 | Болт | |
| 127 | Болт М8-6gх25.88.35.019 | Болт | |
| 127 | Болт М8-6gх25.88.35.019 | Болт | |
| 128 | Болт М8-6gх30.88.35.019 | Болт | |
| 129 | Болт М8-6gх40.88.35.019 | Болт | |
| 129 | Болт М8-6gх40.88.35.019 | Болт | |
| 131 | Болт М10-6gх20.88.35.019 | Болт М10-6gх20.88.35.019 | |
| 132 | Болт М10-6gх25.88.35.019 | Болт М10-6gх25.88.35.019 | |
| 133 | Болт М10-6gх110.88.35.019 | Болт | |
| 134 | Болт М12-6gх25.88.35.019 | Болт | |
| 135 | Болт М14-6gх35.88.35.019 | Болт | |
| 136 | Болт М16-6gх32.88.35.019 | Болт М16-6gх32.88.35.019 | |
| 137 | Болт М6-6gх16.88.35.019 | Болт М6-6gх16.88.35.019 | |
| 138 | Болт М8-6gх14.88.35.019 | Болт | |
| 140 | Гайка М8-6Н.6.019 | Гайка М8-6Н.6.019 | |
| 140 | Гайка М8-6Н.6.019 | Гайка М8-6Н.6.019 | |
| 141 | Гайка М10-6Н.6.019 | Гайка М10-6Н.6.019 | |
| 143 | 017-021-25-2-2 | Кольцо | |
| 144 | 019-023-25-2-4 | Кольцо | |
| 145 | 021-024-19-2-2 | Кольцо | |
| 145 | 021-024-19-2-2 | Кольцо | |
| 146 | 025-029-25-2-2 | Кольцо | |
| 147 | 027-032-30-1-4 | Кольцо | |
| 148 | 030-034-25-2-2 | Кольцо | |
| 149 | 048-052-25-2-4 | Кольцо | |
| 151 | Шайба С 8.01.019 | Шайба | |
| 152 | Шайба С.14.01.019 | Шайба | |
| 153 | Шайба 6 Т | Шайба | |
| 154 | Шайба 8Т | Шайба 8Т | |
| 154 | Шайба 8Т | Шайба 8Т | |
| 155 | Шайба 10 ОТ | Шайба | |
| 155 | Шайба 10 ОТ | Шайба | |
| 156 | Шайба 12 ОТ | Шайба | |
| 157 | Шайба 14 ОТ | Шайба | |
| 158 | Шайба 16 ОТ | Шайба | |
| 164 | SB23-EHS1 R917010056 | Блок интегральный | |
| 165 | 8700250.2 | Датчик-гидросигнализатор ДГС-ДД-12-01-А | |
| 166 | 8700250.1 | Датчик | |
| 167 | RSV12SM-WD 610044 | Клапан обмен | |
| 168 | G- AD001708 | Клипс желтый | |
| 169 | G+ AD001707 | Клипс желтый | |
| 170 | V- AD001706 | Клипс зеленый | |
| 171 | V+ AD001705 | Клипс зеленый | |
| 172 | M- AD001710 | Клипс коричневый | |
| 173 | M+ AD001709 | Клипс коричневый | |
| 174 | R- AD001700 | Клипс красный | |
| 174 | R- AD001700 | Клипс красный | |
| 175 | R+ AD001699 | Клипс красный | |
| 175 | R+ AD001699 | Клипс красный | |
| 176 | AK000675 | Комплект верхней крышки | |
| 176 | AK000675 | Комплект верхней крышки | |
| 177 | ф1,78 AK000685 | Кольцо резиновое | |
| 177 | ф1,78 AK000685 | Кольцо резиновое | |
| 178 | AK000674 | Крышка муфты | |
| 178 | AK000674 | Крышка муфты | |
| 179 | AD000894 | Маслосборник | |
| 180 | AD001345 | Маслосборник | |
| 181 | AD005370 | Муфта | |
| 181 | AD005370 | Муфта | |
| 183 | 4600.70 | Муфта | |
| 183 | 4600.70 | Муфта | |
| 185 | A10CNO63DFR1/52R-ХWC12H702D-S3881 Rg02515621 | Насос | |
| 186 | D82 AK000679 | Переходник | |
| 187 | 4600.21 | Шайба РМ22 | |
| 188 | 4600.121 | Рукав высокого давления | |
| 189 | 4600.134 | Рукав высокого давления | |
| 190 | 4600.002 | Рукав высокого давления | |
| 191 | 4600.014 | Рукав высокого давления | |
| 192 | 4600.148 | Рукав высокого давления | |
| 192 | 4600.148 | Рукав высокого давления | |
| 193 | 4600.060 | Рукав высокого давления | |
| 194 | Y8 AD004342 | Тройник | |
| 195 | P763529 Donaldson | Фильтр | |
| 196 | ФС-01 | Фильтр - сапун ФС-01 | |
| 197 | PG 90 AK000673 | Фитинг | |
| 198 | PG D1 AK000677 | Фитинг | |
| 199 | 5000.02 | Хомут с червячной резьбой 16-27 | |
| 200 | 5000.04 | Хомут | |
| 201 | 5000.20 | Хомут с червячной резьбой | |
| 202 | 5100.17 | Хомут/Clamp NORMA GBS М 53/20 W2 | |
| 203 | 4600.16 | Шайба РМ10 | |
| 204 | 4600.17 | Шайба М12 400-867-4490-41 | |
| 205 | 4600.18 | Шайба РМ14 | |
| 206 | 4600.21 | Шайба РМ22 | |
| 207 | 4600.22 | Шайба РМ24 | |
| 208 | 4600.15 | Штекер |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
