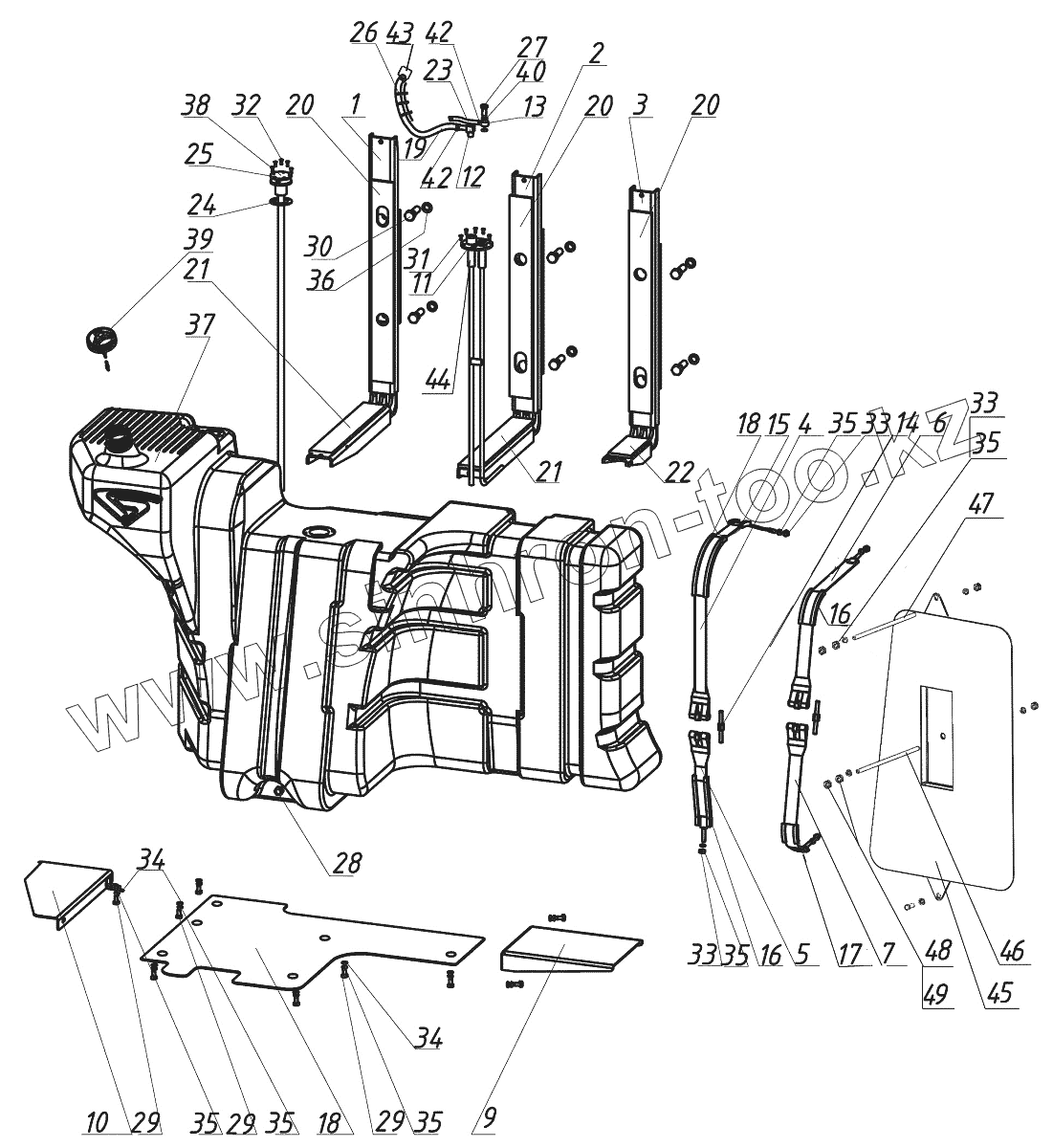

Каталог запасных частей к технике: МТЗ БЕЛАРУС 3525. Бак топливный 3522С-1101000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
9
10
11
12
13
14
15
16
16
17
18
18
19
20
20
20
21
21
22
23
24
25
26
27
28
29
29
29
30
31
32
33
33
33
34
34
35
35
35
35
35
35
36
37
38
39
40
42
42
43
44
45
46
47
48
49
Позиция на иллюстрации Заводской номер детали Название детали
3522С-1101000 3522С-1101000 Бак
1 3522-1101110 Кронштейн
2 3522-1101130 Кронштейн
3 3522-1101150-Б Кронштейн
4 3522-1101140 Лента
5 3522-1101140-01 Лента
6 3522-1101140-02 Лента
7 3522-1101140-03 Лента
9 3522-1101210 Поддон
10 3522-1101220 Поддон
11 3522-1101270 Фланец
12 1221-1101620 Угольник
13 3522-1101310 Угольник
14 3522-1101005 Болт
15 3522-1101006 Уплотнитель
16 3522-1101006-01 Уплотнитель
17 3522-1101006-02 Уплотнитель
18 3522-1101215 Поддон
19 3522-1101002-02 Топливопровод
20 2522-1101161 Прокладка
21 2522-1101161-02 Прокладка
22 2522-1101161-03 Прокладка
23 3522-1101002-04 Топливопровод
24 200-3806026 Прокладка
25 80-1101067 Шайба
26 80-3723045-01 Манжета
27 Д18-051 Болт
28 ПК 3/8 Пробка
29 Болт М10х25 Болт М10х25
30 Болт М20х45 Болт
31 Винт ВМ5х16 Винт
32 Винт ВМ5х35 Винт
33 Гайка М10 Гайка М10
34 Шайба С 10 Шайба
35 Шайба 10 ОТ Шайба
36 Шайба 20 ОТ Шайба
37 3522-1101510 Бак
38 3853.255 Датчик объема топлива
39 1101.35 Крышка топливного бака
40 4600.18 Шайба РМ14
42 5000.02 Хомут с червячной резьбой 16-27
43 3522С-1117602 Переходник
44 075-080-30-2-2 Кольцо ГОСТ 9833-73
45 3522-1101322 Защита
46 3522-1101322 Стяжка
47 3522-1101323 Стяжка
48 Гайка М12 Гайка М12
49 Шайба С12 Шайба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
