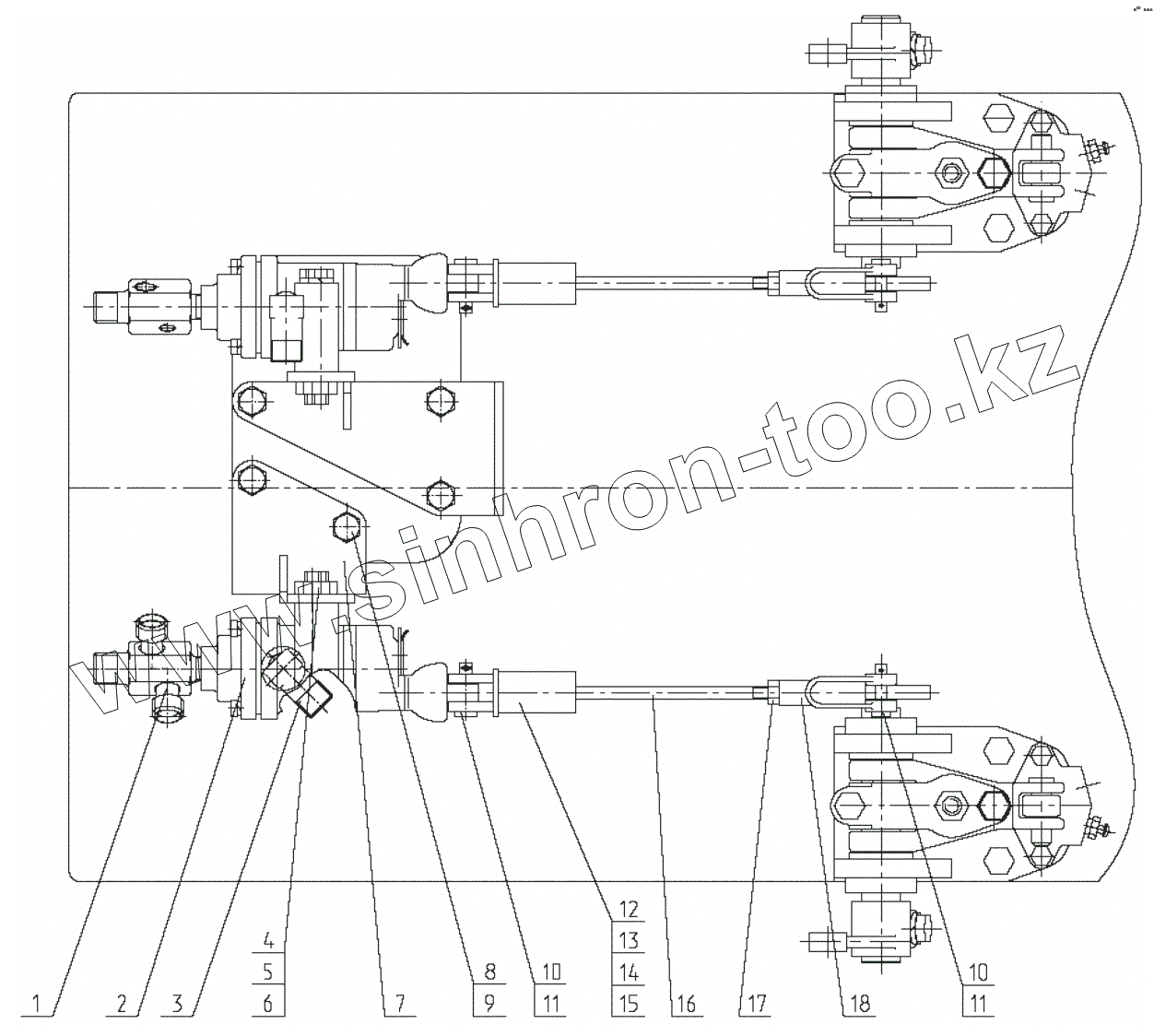

Каталог запасных частей к технике: МТЗ БЕЛАРУС 3522.5. Установка двухпроводного крана тормозного

Тип техники

Марка

Модель

Схема

2522-3514010

3520-3514005

1

2

2

3

4

5

6

7

8

9

10

10

11

11

12

13

14

15

16

17

18

Позиция на иллюстрации	Заводской номер детали		Название детали
2522-3514010	2522-3514010		Тяга
3520-3514005	3520-3514005		Кран тормозной
1	3520-3514030		Штуцер
2	А29.351.4010-02		Кран тормозной
2	80-3514010-02		Кран тормозной
3	1522-3514033		Угольник
4	Болт М10-6дх75.88.35.019		Болт
5	Гайка М10-6Н.6.019		Гайка М10-6Н.6.019
6	Шайба 10		Шайба 10
7	3520-3514020		Кронштейн
8	Болт М12-6дх30.88.35.019		Болт
9	Шайба 12		Шайба
10	Палец 8х30		Палец 8х30
11	Шплинт 3,2х18.019		Шплинт
12	2022-3514015		Корпус
13	822-1723014		Шайба
14	ДСШ-14.21.141		Пружина
15	Кольцо С20		Кольцо
16	2522-3514011		Шток
17	Гайка М8-6Н.6.019		Гайка М8-6Н.6.019
18	А20-213-А		Вилка
