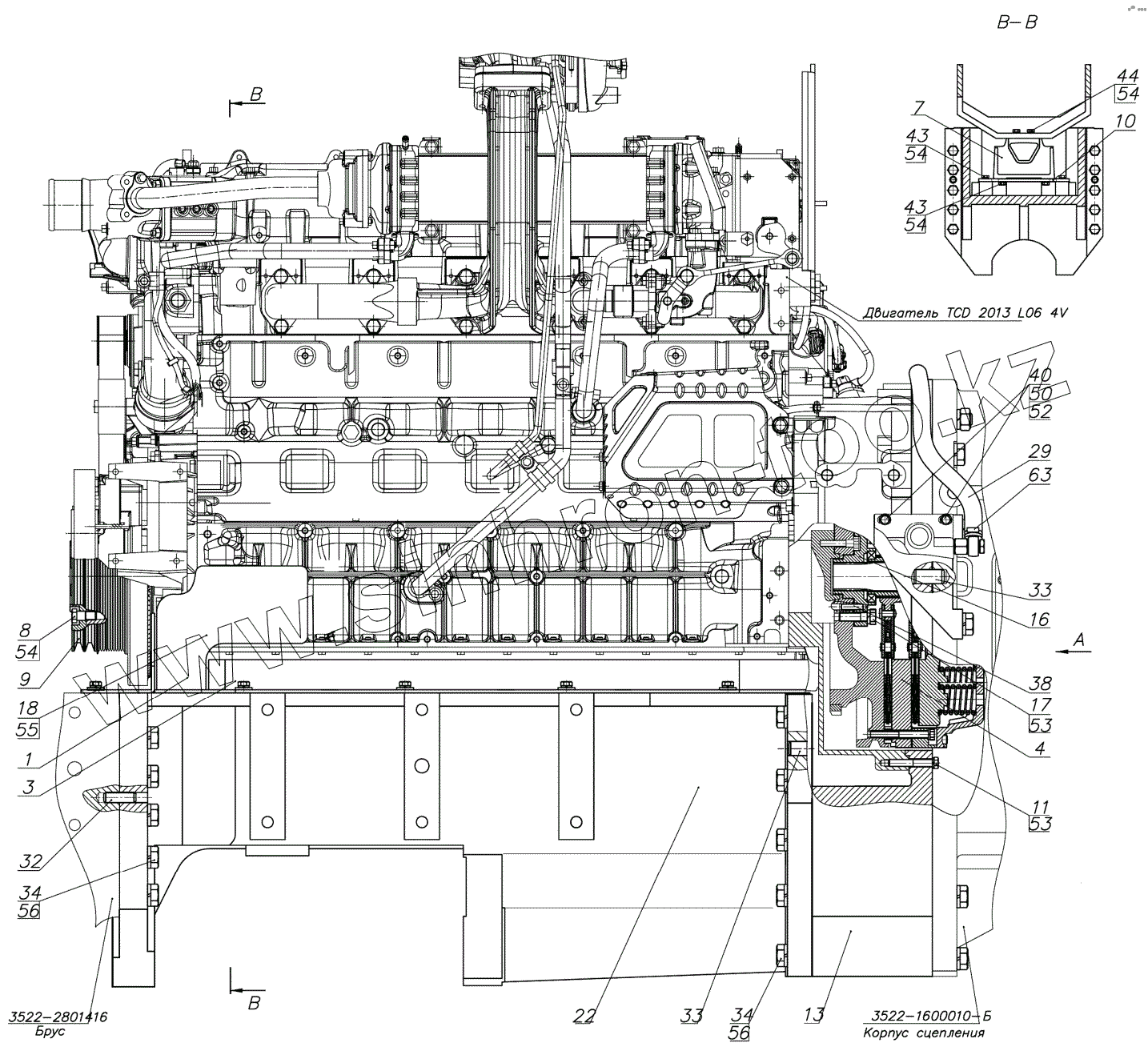

Каталог запасных частей к технике: МТЗ БЕЛАРУС 3522.5. Установка двигателя
1
3
4
7
8
9
10
11
13
16
17
18
22
29
32
33
33
34
34
38
40
43
43
44
50
52
53
53
54
54
54
54
55
56
56
63
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3522.5-1001001 | 3522.5-1001001 | Установка двигателя | |
| 1 | 3522-1001010-Б | Кронштейн | |
| 3 | 3522-1001400 | Установка кожуха | |
| 4 | 3522-1005009 | Установка муфты сцепления | |
| 5 | 3522-1101310 | Угольник | |
| 7 | 500-1001035-Б | Подушка боковой опоры | |
| 8 | 3522.5-1005331 | Болт | |
| 9 | 3522.5-1001208 | Шкив | |
| 10 | 3522-1001016 | Пластина | |
| 11 | 3522-1001207-01 | Болт | |
| 13 | 3522-1002313 | Лист задний | |
| 16 | 3522-1005326-Б | Фланец | |
| 17 | 3522-1005327 | Болт | |
| 18 | 3522-1005329-Б | Болт | |
| 21 | 3522-1117011 | Кронштейн | |
| 22 | 3522-2801011 | Рама | |
| 24 | 1221-1101492 | Штуцер | |
| 26 | 2022Д-1001206-02 | Болт | |
| 28 | 2822ДЦ-1001012 | Шпилька | |
| 29 | 3022-1101002-03 | Топливопровод | |
| 32 | 50-1601352 | Штифт | |
| 33 | 50-4605027 | Штифт | |
| 34 | 70-4605036-03 | Болт | |
| 35 | 80-3723045-01 | Манжета | |
| 36 | Д18-051 | Болт | |
| 37 | Ф80-3407114 | Шайба | |
| 38 | ШЦК 8х36 | Штифт цилиндрический термообработанный | |
| 40 | Болт М8-6дх35.88.35.019 | Болт | |
| 43 | Болт М12-6дх25.88.35.019 | Болт | |
| 44 | Болт М12-6дх35.88.35.019 | Болт | |
| 47 | Гайка М20-6Н.6.019 | Гайка | |
| 50 | Шайба С 8.01.019 | Шайба | |
| 52 | Шайба 8Т | Шайба 8Т | |
| 53 | Шайба 10 | Шайба 10 | |
| 54 | Шайба 12 | Шайба | |
| 55 | Шайба 16 | Шайба | |
| 56 | Шайба 20 | Шайба | |
| 63 | Хомут | Хомут | |
| 63 | Хомут | Хомут | |
| 64 | Шайба М14 | Шайба | |
| 64 | 627 | Шайба | |
| 64 | SCN227-P18-PM14 | Шайба | |
| 65 | Шайба 3/8 BSP | Шайба 3/8 BSP | |
| 65 | Шайба 823 | Шайба 823 | |
| 65 | SCN023-P20-PM3/8 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
