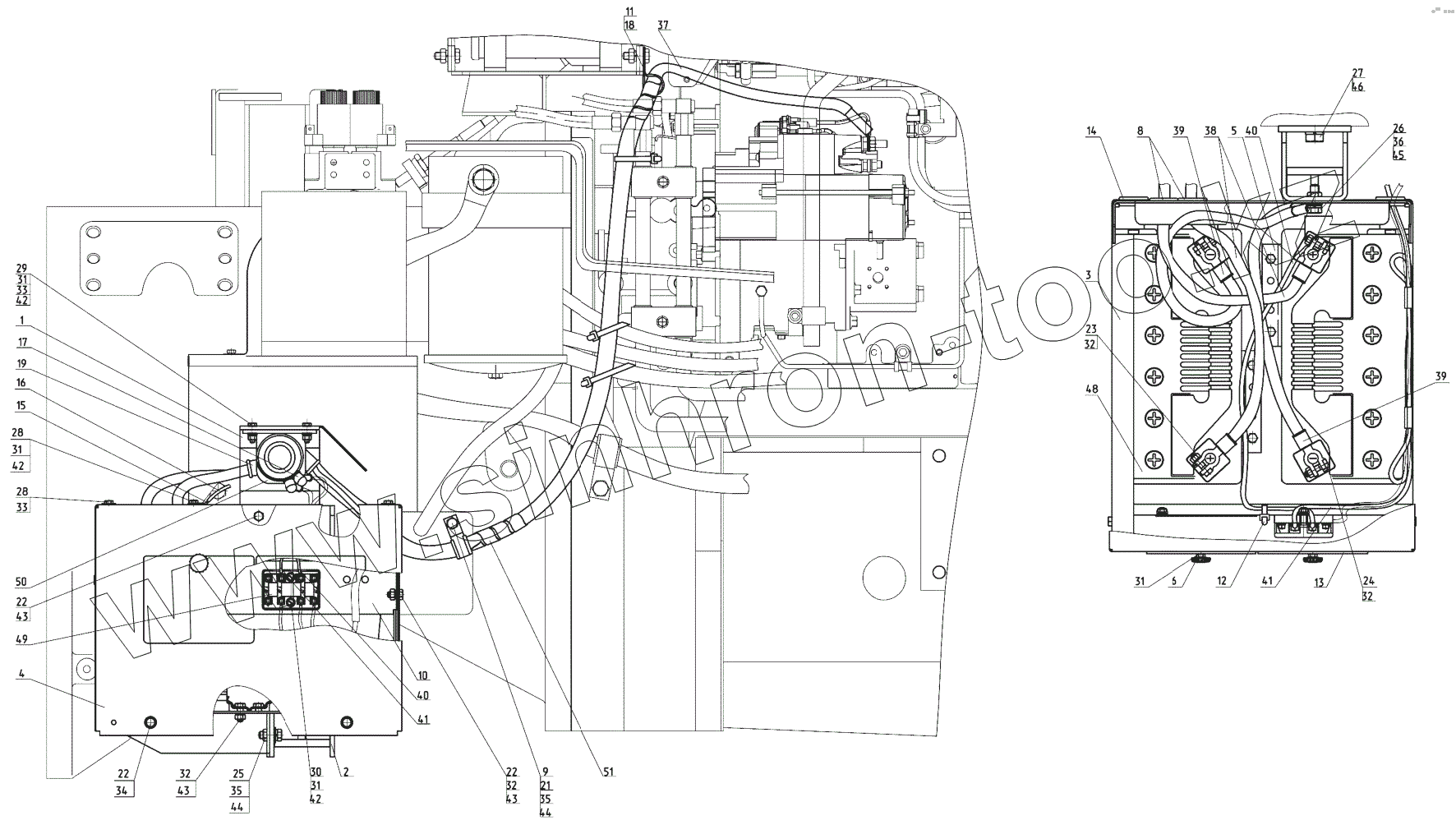

Каталог запасных частей к технике: МТЗ БЕЛАРУС 3522.5. Установка батарей аккумуляторных

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
3522.5-3700080
1
2
3
4
5
6
8
9
10
11
12
13
14
15
16
17
18
21
22
22
22
23
24
25
26
27
28
28
29
30
31
31
31
31
32
32
32
32
33
33
34
36
37
38
39
39
40
40
42
42
42
43
43
43
44
44
45
46
48
49
50
Позиция на иллюстрации Заводской номер детали Название детали
3522.5-3700080 3522.5-3700080 Установка аккумуляторных батарей
1 3522.5-3703025 Кожух
2 3522-3703010 Опора
3 3522-3703110 Ящик аккумуляторный
4 3522-3703120 Кожух
5 80В-3703020 Прижим
6 80-3805065 Винт
8 3522-3703114 Стяжка
9 50-4607064 Втулка
10 320-3407004 Втулка
11 80-3723045-01 Манжета
12 822-3801341 Щиток
13 923-3723012 Хомутик
14 А37.07.011 Лента
15 А37.08.019 Уплотнитель поручня
16 М2-14.13.238 Чехол
17 ППР-50-01 Профиль
18 ТМ-59-6000-38 Наконечник резиновый
20 Болт М8-6дх16.88.35.019 Болт
21 Болт М8-6дх30.88.35.019 Болт
22 Болт М8-6дх35.88.35.019 Болт
23 Болт М10-6дх30.88.35.019 Болт
24 Болт М12-6дх30.88.35.019 Болт
25 Болт М16-6дх32.88.35.019 Болт
26 Болт М6-6дх16.88.35.019 Болт
27 Болт М6-6дх20.88.35.019 Болт
28 Винт В.М6-6дх20.58.019 Винт
29 Гайка М6-6Н.6.019 Гайка М6-6Н.6.019
30 Гайка М8-6Н.6.019 Гайка М8-6Н.6.019
31 Шайба С.6.01.019 Шайба
32 Шайба С.8.01.019 Шайба
33 Шайба С.10.01.019 Шайба С.10.01.019
34 Шайба С.12.01.019 Шайба
36 3522.5-3724041 Провод
37 3522-3724044 Провод
38 3522-3724075 Провод
39 80-3724368-Б Провод
40 1025.4-3724045 Провод
42 Шайба 6 Т Шайба
43 Шайба 8Т Шайба 8Т
44 Шайба 10 Шайба 10
45 Шайба 12 Шайба
46 Шайба 16 Шайба
48 Батарея аккумуляторная 12/120 Батарея аккумуляторная
49 БП-11-05 Блок предохранителей
50 13.3737-01 Выключатель батарей 12В
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
