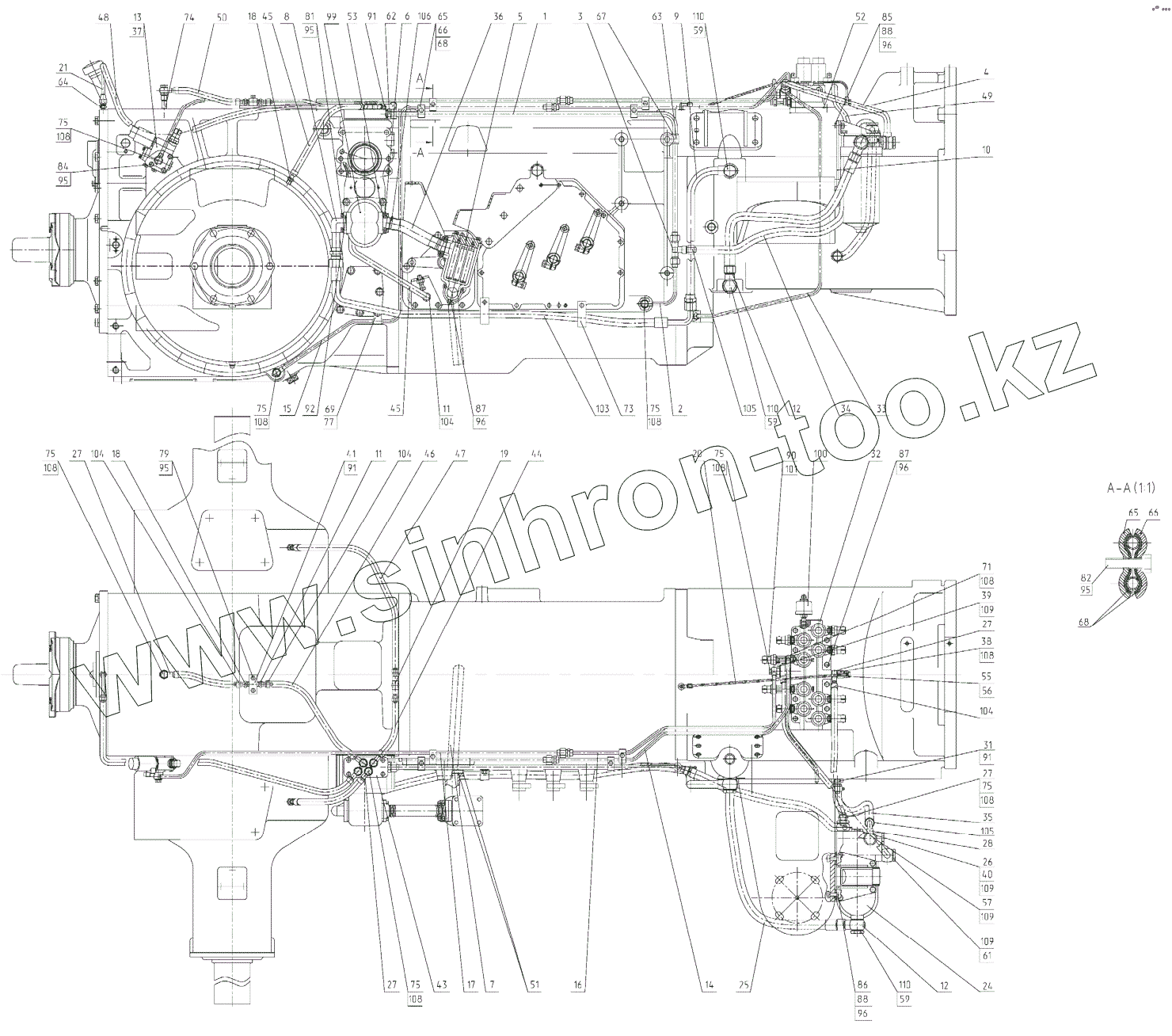

Каталог запасных частей к технике: МТЗ БЕЛАРУС 3522.5. Система смазки и управления трансмиссии
1
2
3
4
5
6
7
8
9
10
11
11
12
12
13
14
15
16
17
18
18
19
20
21
24
25
26
27
27
27
27
28
31
32
33
34
35
36
37
38
39
40
41
43
44
45
45
46
47
48
49
50
51
52
53
55
56
57
59
59
59
61
62
63
64
65
65
66
66
67
68
68
69
71
73
74
75
75
75
75
75
75
75
77
79
81
82
84
85
86
87
87
88
88
90
91
91
91
92
95
95
95
95
95
96
96
96
99
100
101
103
104
104
104
104
105
105
106
108
108
108
108
108
108
108
108
108
109
109
109
109
110
110
110
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3522-4637010 | 3522-4637010 | Система смазки и управления трансмиссии | |
| 1 | 3522-4637015 | Маслопровод | |
| 2 | 3522-4637020 | Маслопровод | |
| 3 | 3522-4637025 | Тройник | |
| 4 | 3522-4637035-Б | Маслопровод | |
| 5 | 3522-4637040-Б | Фильтр магнитный | |
| 6 | 3522-4637045 | Платик | |
| 7 | 3522-4637050 | Маслозаборник | |
| 8 | 3522-4637055 | Маслопровод | |
| 9 | 3522-4637060 | Маслопровод | |
| 10 | 3522-4637070 | Кронштейн | |
| 11 | 85-3407470 | Штуцер | |
| 12 | 952-4607080 | Штуцер | |
| 13 | 2522-4212010 | Распределитель | |
| 14 | 2822-2412550 | Маслопровод | |
| 15 | 2822-2412560 | Маслопровод | |
| 16 | 2822-4218050 | Маслопровод | |
| 17 | 2822-4218055-Б | Маслопровод | |
| 18 | 2822-4637065 | Дроссель | |
| 19 | 2822-4637070 | Тройник | |
| 20 | 2822-4637090 | Маслопровод | |
| 21 | 2822-4637150 | Маслопровод | |
| 24 | 3022-1716010 | Фильтр сдвоенный | |
| 25 | П80-4607120-08 | Рукав высокого давления ф16х2 армированный | |
| 26 | С80-4607380 | Труба | |
| 27 | Ф80-3407720 | Маслопровод | |
| 28 | 1522-4607050 | Труба | |
| 31 | Е1021-4607020 | Труба | |
| 32 | 2822-1712010 | Распределитель | |
| 33 | 2522-1802050 | Трубопровод | |
| 34 | 3522-4637027-02 | Рукав14х23-1,6 | |
| 35 | 3522-4637027-03 | Рукав14х23-1,6 | |
| 36 | 3522-4637028 | Рукав32х42,5-1,0 | |
| 37 | 2522-4212014 | Прокладка | |
| 38 | 2822-1702114 | Штуцер | |
| 39 | 2822-4607051 | Болт | |
| 40 | 2822-4607051-01 | Болт | |
| 41 | 2822-4637076 | Плита | |
| 43 | 2822-4637131-Б | Плита | |
| 44 | 2822-4637132 | Рукав | |
| 45 | 2822-4637132-01 | Рукав | |
| 46 | 2822-4637132-02 | Рукав | |
| 47 | 2822-4637132-03 | Рукав | |
| 48 | 2822-4637132-04 | Рукав | |
| 49 | 2822-4637132-07 | Рукав | |
| 50 | 2822-4637132-06 | Рукав | |
| 51 | 3522-4637059 | Прокладка | |
| 52 | 2522-1712022 | Прокладка | |
| 53 | 3522-4637044 | Прокладка | |
| 55 | 36-1104787 | Болт | |
| 56 | 36-1104788 | Прокладка | |
| 57 | 40-4607032 | Болт | |
| 59 | 40-4607037 | Болт | |
| 61 | 40-4607051 | Болт | |
| 62 | 70-1405089 | Штуцер | |
| 63 | 70-1405112 | Хомутик | |
| 64 | 70-2409037 | Штуцер | |
| 65 | 70-3407144 | Планка | |
| 66 | 70-3407146 | Планка | |
| 67 | 70-3506027 | Втулка | |
| 68 | 70-4607158-01 | Прокладка | |
| 69 | 70-4802043 | Кляммер | |
| 71 | 1222-1702114 | Штуцер | |
| 73 | П80-4607013 | Хомут | |
| 74 | 2022-2409013 | Штуцер | |
| 75 | Д18-051 | Болт | |
| 77 | ПР-32 | Прокладка | |
| 79 | Болт М8-6дх40.88.35.019 | Болт | |
| 81 | Болт М8-6дх25.88.35.019 | Болт | |
| 82 | Болт М8-6дх30.88.35.019 | Болт | |
| 84 | Болт М8-6дх65.88.35.019 | Болт | |
| 85 | Болт М10-6дх25.88.35.019 | Болт | |
| 86 | Болт М10-6дх35.88.35.019 | Болт | |
| 87 | Болт М10-6дх40.88.35.019 | Болт | |
| 88 | Гайка М10-6Н.6.019 | Гайка М10-6Н.6.019 | |
| 90 | Кольцо 009-012-19-2-4 | Кольцо | |
| 91 | Кольцо 017-022-30-1-4 | Кольцо 017-022-30-1-4 | |
| 92 | Кольцо 035-040-30-1-4 | Кольцо | |
| 95 | Шайба 8Т | Шайба 8Т | |
| 96 | Шайба 10 | Шайба 10 | |
| 99 | 4637.03 | Насос НШ25 | |
| 100 | 3829.485 | Датчик давления ДД-20М | |
| 101 | 3862.306 | Датчик ДСДМ-М | |
| 103 | 2522-4607140 | Рукав высокого давления | |
| 104 | Хомут | Хомут | |
| 105 | Хомут | Хомут | |
| 106 | Хомут | Хомут | |
| 108 | 4600.18 | Шайба РМ14 | |
| 109 | 4600.20 | Шайба РМ1/2 | |
| 110 | 4600.22 | Шайба РМ24 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
