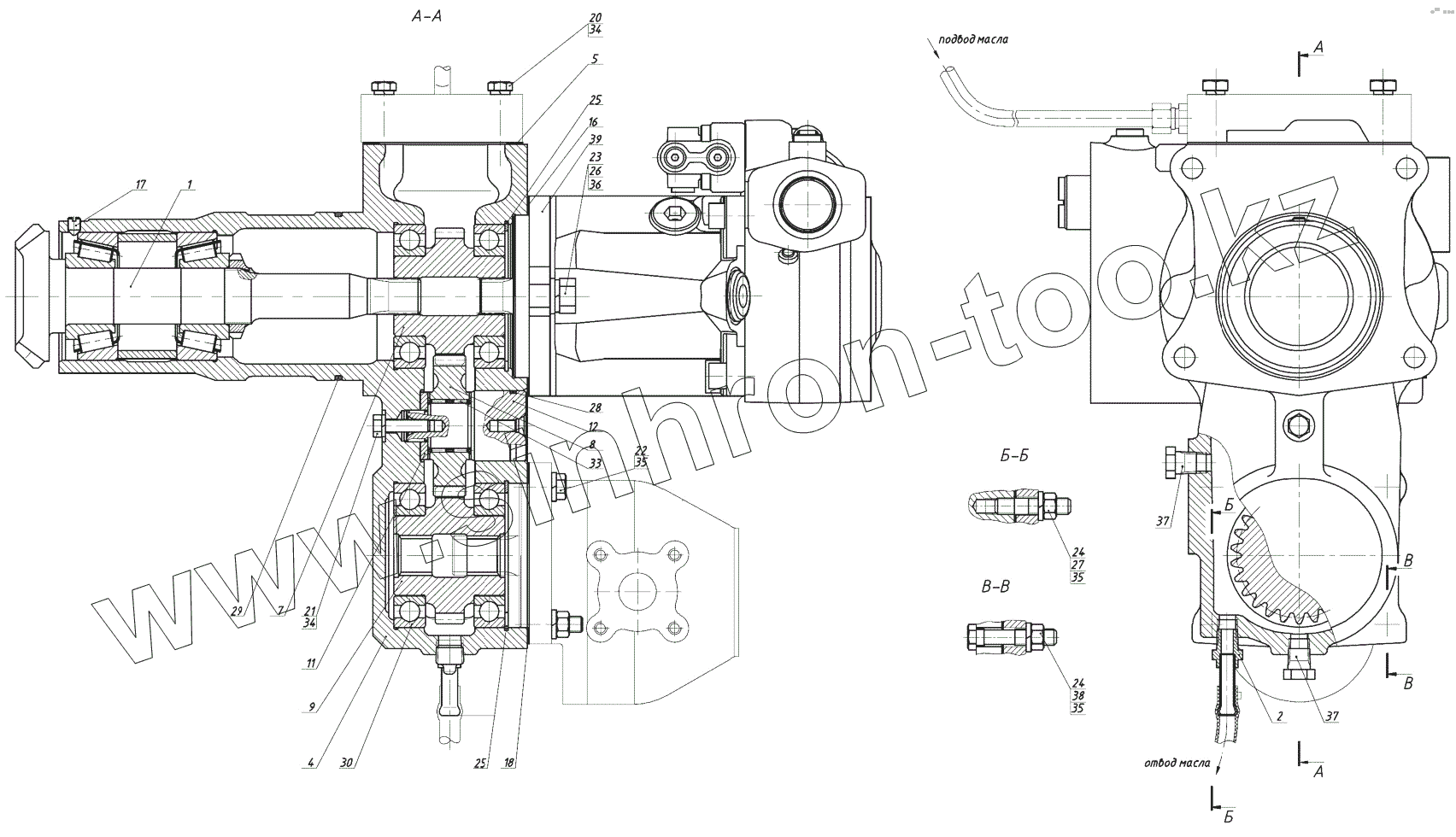

Каталог запасных частей к технике: МТЗ БЕЛАРУС 3522.5. Привод насоса переменной подачи
3522-4604010-В
1
2
4
5
7
8
9
11
12
16
17
18
20
21
22
23
24
24
25
25
26
27
28
29
30
33
34
34
35
35
35
36
37
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3522-4604010-В | 3522-4604010-В | Привод насоса в сборе | |
| 1 | 3522-4604040-В | Шестерня ведомая | |
| 2 | 85-3407470 | Штуцер | |
| 4 | 3522-4604011-В | Корпус | |
| 5 | 3522-4604016-В | Прокладка | |
| 7 | 3522-4604017-В | Шестерня | |
| 8 | 3522-4604018-В | Шестерня | |
| 9 | 3522-4604019-В | Шестерня | |
| 11 | 3522-4604026-В | Шайба | |
| 12 | 3522-4604027-В | Ось | |
| 16 | 2822-4604018 | Прокладка | |
| 17 | 1520-2308011 | Винт | |
| 18 | 36-1022054-А | Прокладка | |
| 20 | Болт М8-6дх45.88.35.019 | Болт | |
| 21 | Болт М8-6дх30.88.35.019 | Болт | |
| 22 | Болт М10-6дх30.88.35.019 | Болт | |
| 23 | Болт М14-6дх35.88.35.019 | Болт | |
| 24 | Гайка М10-6Н.6.019 | Гайка М10-6Н.6.019 | |
| 25 | Кольцо 2С90 | Кольцо | |
| 26 | Шайба С 14.01.019 | Шайба | |
| 27 | Шпилька М10 3р/6дх35.66.019 | Шпилька | |
| 28 | Кольцо 040-044-25-1-2 | Кольцо | |
| 29 | Кольцо 099-105-36-2-2 | Кольцо | |
| 30 | 6-210 А | Подшипник | |
| 33 | Подшипник 3КК 28х33х27 Е | Подшипник | |
| 34 | Шайба 8Т | Шайба 8Т | |
| 35 | Шайба 10 | Шайба 10 | |
| 36 | Шайба 14 | Шайба | |
| 37 | Пробка | Пробка | |
| 38 | Болт М10-6дх50.88.35.019 | Болт | |
| 39 | A10CNO 45DFRX/52R-XRCO7H503D-S1958 | Насос |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
