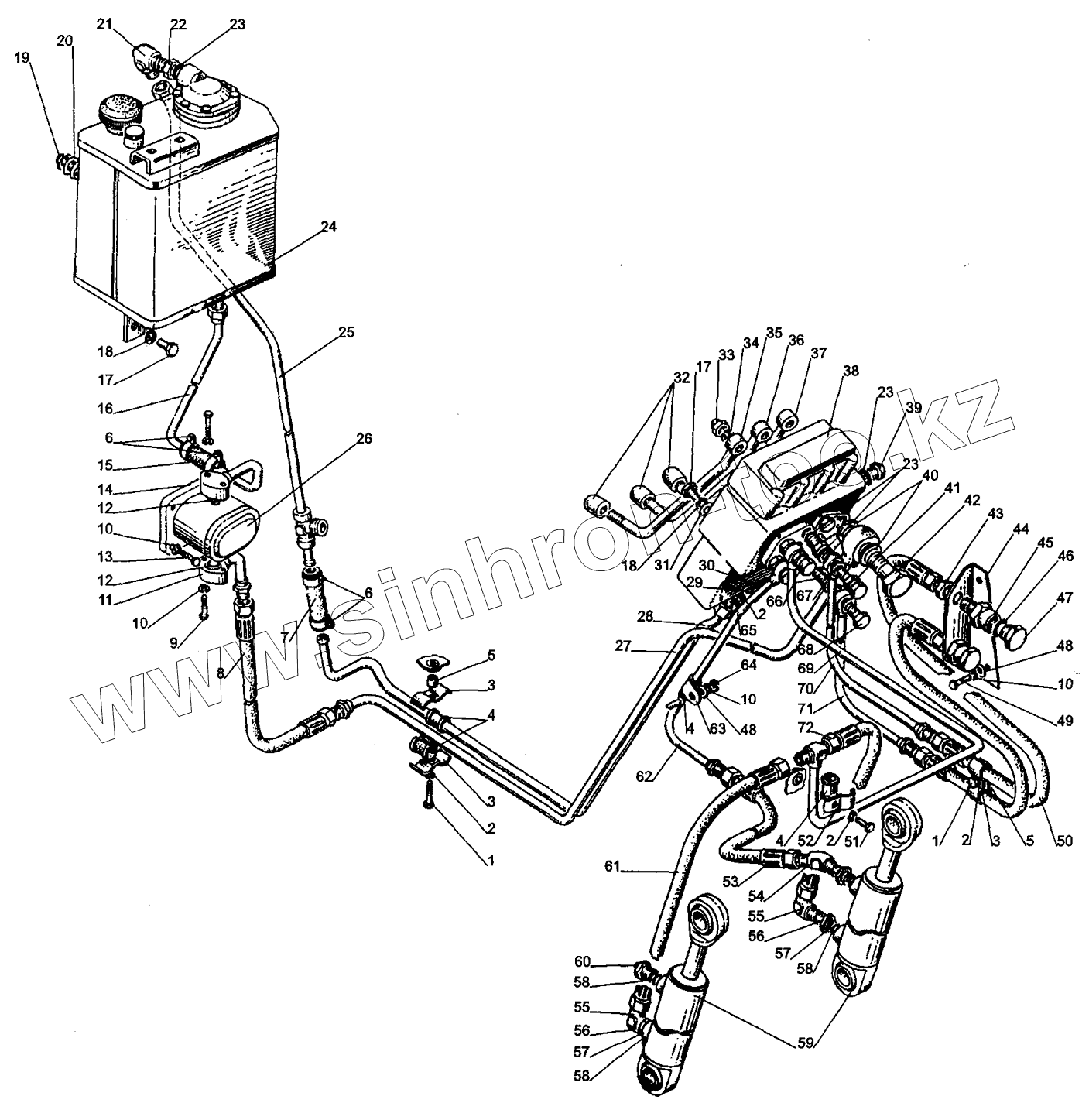

Каталог запасных частей к технике: МТЗ БЕЛАРУС 320. Гидроагрегаты и арматура;Hydraulic Units and Fittings
1
1
2
2
2
2
3
3
3
4
4
4
5
5
6
6
7
8
9
10
10
10
10
11
12
12
13
14
15
16
17
17
18
18
19
20
21
22
23
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
48
49
50
51
52
53
54
55
55
56
56
57
57
58
58
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М8х40 | Болт | |
| 2 | SHP8 | Шайба | |
| 3 | 70-3407146 | Планка | |
| 4 | 70-3506027 | Втулка | |
| 5 | 70-8405114 | Втулка | |
| 6 | 16-25 | Хомут Norma | |
| 7 | 325-4607032 | Рукав | |
| 8 | N.036.83.140 | Рукав высокого давления | |
| 9 | М6х35 | Болт | |
| 10 | SHP6 | Шайба | |
| 11 | 220-4607050 | Труба | |
| 12 | 013-017-25-1-4 | Кольцо | |
| 13 | М6х30 | Болт | |
| 14 | 320-4607120 | Труба | |
| 15 | 70-1405013 | Шланг | |
| 16 | 320-4607110 | Труба | |
| 17 | M10x20 | Болт | |
| 18 | SHP 10 | Шайба | |
| 19 | М12 | Гайка | |
| 20 | SHCH 12 | Шайба | |
| 21 | 40-3405061-A | Штуцер поворотный | |
| 22 | 40-3405082 | Гайка | |
| 23 | 017-021-25-2-2 | Кольцо | |
| 24 | 225-4608110 | Бак | |
| 25 | 225-4607030 | Труба | |
| 26 | 220-4607010 | Насос | |
| 27 | 220-4607040 | Труба | |
| 28 | 220-4607020 | Труба | |
| 29 | 220-4607012 | Патрубок | |
| 30 | 40-4607018 | Прокладка | |
| 31 | SHCH 10 | Шайба | |
| 32 | A13.11.000 | Рукоятка | |
| 33 | 220-4607015 | Гайка колпач-ковая | |
| 34 | SHP 12 | Шайба | |
| 35 | 220-4607013-A-01 | Рычаг | |
| 36 | 220-4607013-A | Рычаг | |
| 37 | 220-4607013-A-02 | Рычаг | |
| 38 | R80-23.20.000 | Гидрораспределитель | |
| 39 | 50-4608027-V | Пробка | |
| 40 | 40-4607033-A | Шайба | |
| 41 | 320-4607240 | Клапан замедлительный | |
| 42 | 40-4607037 | Болт | |
| 43 | M16x1,5 | Гайка | |
| 44 | 225-4607302 | Кронштейн | |
| 45 | 225-4607301-01 | Переходник | |
| 46 | 019-023-25-2-4 | Кольцо | |
| 47 | 70-4608027 | Пробка | |
| 48 | SHCH6 | Шайба | |
| 49 | M6x25 | Болт | |
| 50 | 952-3407100-04 | Рукав высокого давления | |
| 51 | M8x20 | Болт | |
| 52 | 70-3407163-01 | Планка | |
| 53 | 952-3407100-06 | Рукав высокого давления | |
| 54 | 082-4607123 | Угольник верхний | |
| 55 | 320-4607171 | Угольник ввертной | |
| 56 | 082-4607124 | Гайка | |
| 57 | 082-4607118 | Шайба | |
| 58 | 011-015-25-2-4 | Кольцо | |
| 59 | C50x120 | Гидроцилиндр | |
| 60 | 082-4607130 | Сапун | |
| 61 | 952-3407100 | Рукав высокого давления | |
| 62 | 225-4607260 | Труба | |
| 63 | 52.98.710-06 | Хомутик | |
| 64 | M6 | Гайка | |
| 65 | M8 | Гайка | |
| 66 | 220-4607014 | Штуцер | |
| 67 | D18-055-A | Кольцо уплот-нительное | |
| 68 | D18-051 | Болт | |
| 69 | 225-4607250 | Труба | |
| 70 | 225-4607270 | Труба | |
| 71 | 225-4607280 | Труба | |
| 72 | 952-3407100-02 | Рукав высокого давления |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
