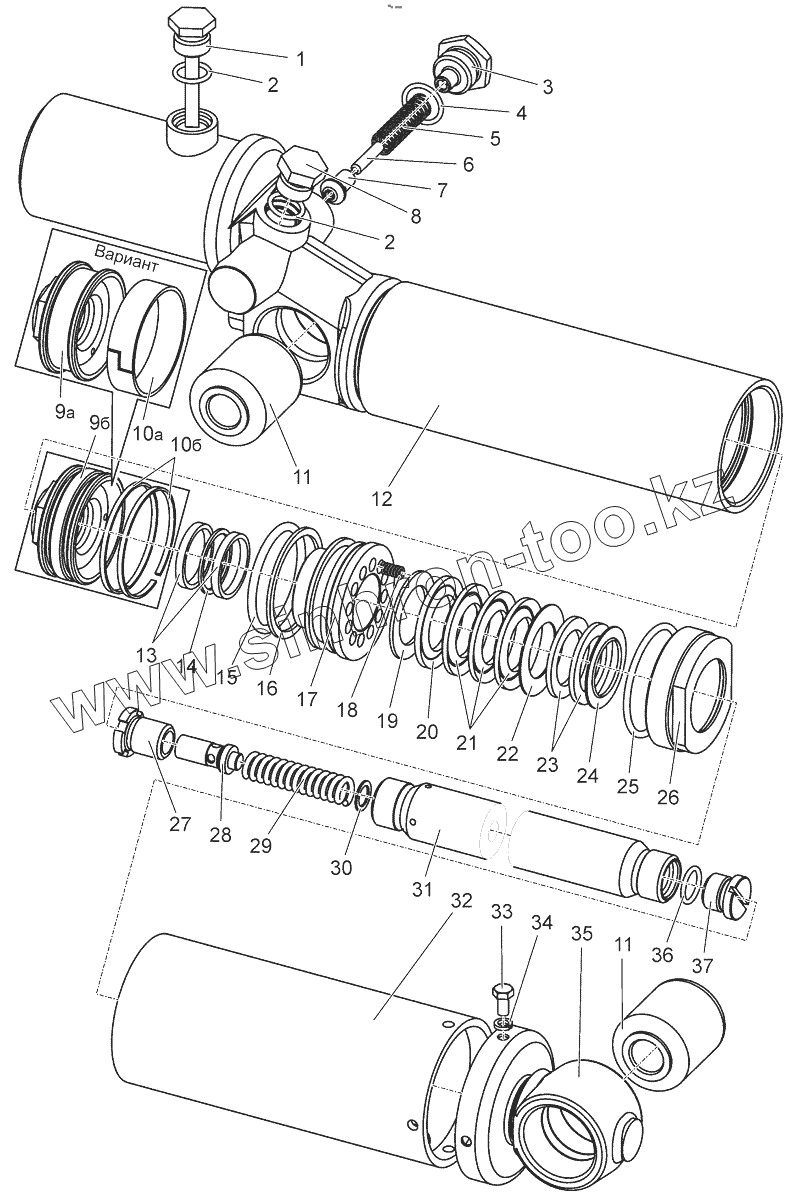

Каталог запасных частей к технике: МТЗ БЕЛАРУС 2103. Гидроамортизатор
2103-3231250-Б
2103-3231250-Б1
1
2
2
3
4
5
6
7
8
9а
9б
10а
10б
У63.30.25
11
11
12
2103-3231255-Б
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2103-3231250-Б | 2103-3231250-Б | Г идроамортизатор | |
| 2103-3231250-Б1 | 2103-3231250-Б1 | Г идроамортизатор | |
| 1 | 2103-3231270 | Пробка-щуп | |
| 2 | Кольцо 017-021-25-2-2 | Кольцо | |
| 3 | 2103-3231285 | Пробка | |
| 4 | Кольцо 021-025-25-1-4 | Кольцо 021-025-25-1-4 | |
| 5 | 2103-3231286 | Пружина | |
| 6 | Штифт 6х30.Ц6 хр. | Штифт | |
| 7 | 2103-3231284 | Клапан | |
| 8 | 50-4608027-В | Пробка | |
| 9а | 2103-3231252-Б | Поршень | |
| 9б | 2103-3231252 | Поршень | |
| 10а | 2103-3231293 | Направляющая | |
| 10б | 2103-3231279 | Кольцо поршневое | |
| У63.30.25 | У63.30.25 | Кольцо | |
| 11 | 2103-3231315 | Втулка резинометаллическая | |
| 12 | 2103-3231255-А | Корпус гидроамортизатора | |
| 2103-3231255-Б | 2103-3231255-Б | Корпус гидроамортизатора | |
| 13 | 2103-3231289 | Манжета | |
| 14 | 2103-3231278 | Кольцо | |
| 15 | Кольцо 055-063-46-1-4 | Кольцо | |
| 16 | 2103-3231277 | Кольцо зажимное | |
| 17 | 2103-3231253 | Втулка направляющая | |
| 18 | 2103-3231292 | Пружина | |
| 19 | 2103-3231283 | Шайба регулировочная | |
| 20 | 2103-3231275 | Кольцо нажимное | |
| 21 | 2103-3231276 | Манжета | |
| 22 | 2103-3231274 | Кольцо опорное | |
| 23 | 2103-3231273 | Кольцо | |
| 24 | 2103-3231272 | Кольцо | |
| 25 | Кольцо 059-065-36-2-4 | Кольцо | |
| 26 | 2103-3231254 | Крышка | |
| 27 | 2103-3231291 | Корпус клапана | |
| 28 | 2103-3231281 | Клапан | |
| 29 | 2103-3231282 | Пружина | |
| 30 | 2103-3231287 | Прокладка | |
| 31 | 2103-3231251-Б | Шток | |
| 32 | 2103-3231300 | Кожух с кольцом | |
| 33 | Болт М6-6gх12.88.35.019 | Болт | |
| 34 | 4598166045 | Шайба 6Т | |
| 35 | 2103-3231295 | Проушина с чашкой | |
| 36 | Кольцо 013-017-25-2-2 | Кольцо 013-017-25-2-2 | |
| 37 | 2103-3231288-Б | Винт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
