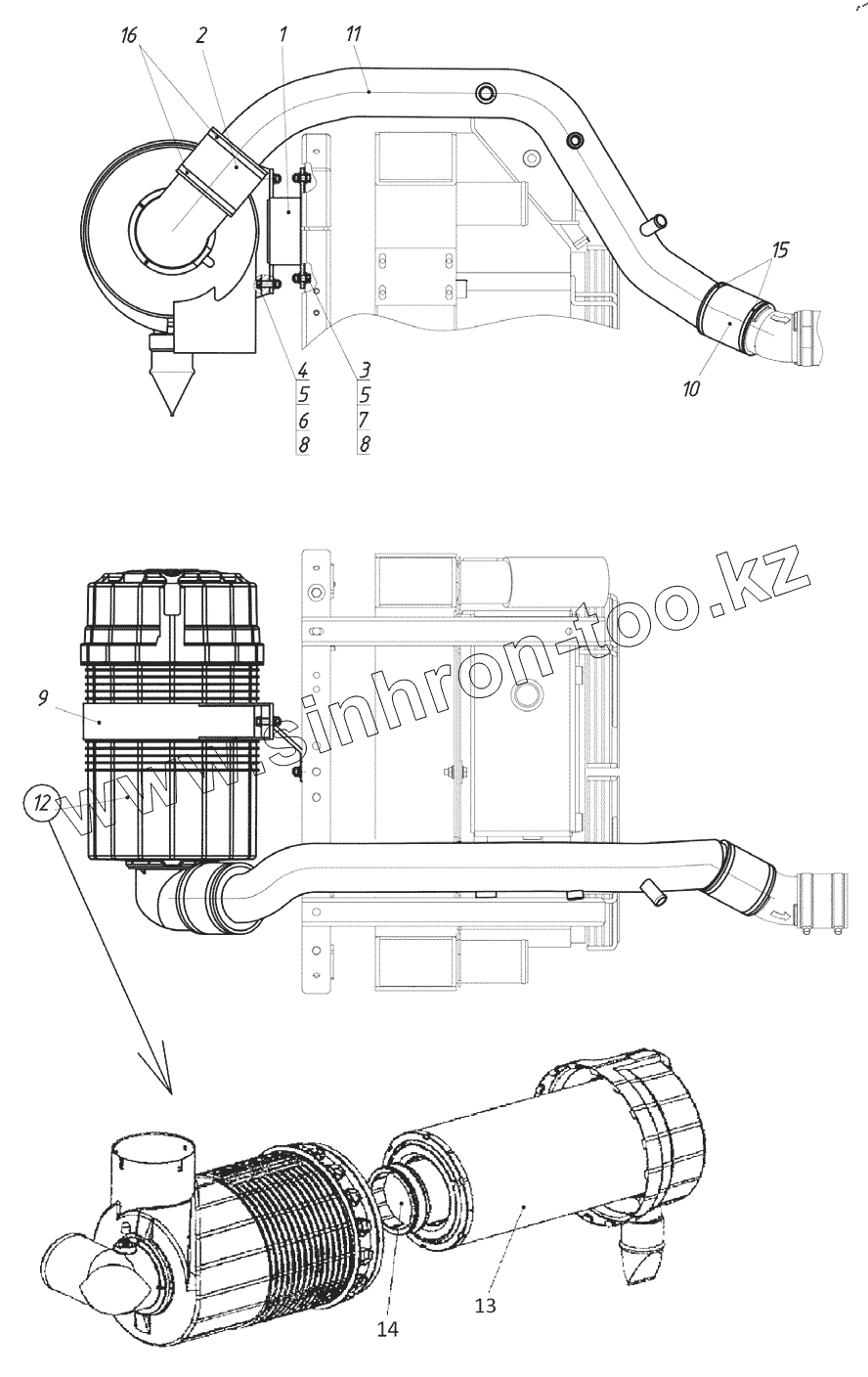

Каталог запасных частей к технике: МТЗ БЕЛАРУС 1221.7. Установка воздухоочистителя 923.7С-1109125

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
6
7
8
8
9
10
11
12
13
14
15
16
Позиция на иллюстрации Заводской номер детали Название детали
923.7С-1109125 923.7С-1109125 Установка воздухоочистителя
1 923.7С-1109001 Кронштейн
2 1025.4-1008029 Патрубок
3 Болт М8-6gх25.88.35.019 Болт
4 Болт М8-6gх30.88.35.019 Болт
5 Гайка М8-6Н.6.019 Гайка М8-6Н.6.019
6 Шайба С 8.01.019 Шайба
7 Шайба С.8.01.019 Шайба
8 Шайба 8Т Шайба 8Т
9 516215 Хомут крепления
10 1109.14 Патрубок силиконовый
11 514928 Труба
12 516216 Фильтр воздушный
13 P780522 Основной фильтрующий элемент
14 P780523 Контрольный фильтрующий элемент
15 5000.08 Хомут с червячной резьбой 70-90
16 5100.15 Хомут с червячной резьбой 100-120
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
