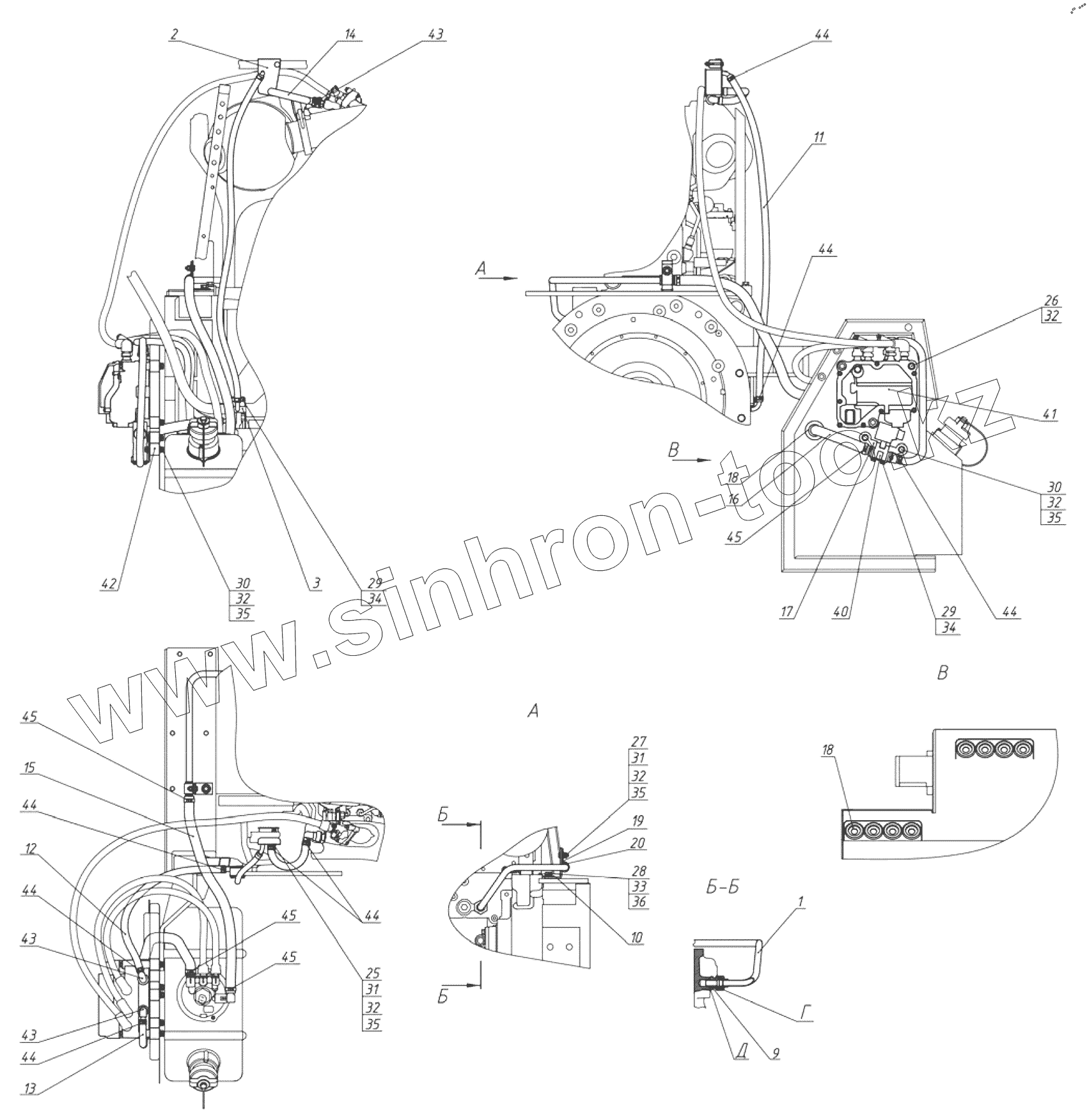

Каталог запасных частей к технике: МТЗ БЕЛАРУС 1220.7. Система подогрева бака 923.7С-1209010

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
9
10
11
12
13
14
15
16
17
18
18
19
20
25
26
27
28
29
29
30
30
31
31
32
32
32
32
32
33
34
34
35
35
35
35
36
40
41
42
43
43
43
44
44
44
44
44
44
44
45
45
45
45
Позиция на иллюстрации Заводской номер детали Название детали
923.7С-1209010 923.7С-1209010 Система подогрева бака
1 923.7С-1209020 Трубка
2 923.7С-1209030 Бачок
3 923.7С-1209040 Распределитель
9 923.7С-1209002 Штуцер
10 923.7С-1209003 Кронштейн
11 923.7С-1209006 Трубка
12 923.7С-1209006-01 Трубка
13 923.7С-1209006-02 Трубка
14 923.7С-1209006-03 Трубка
15 923.7С-1209007 Трубка
16 923.7С-1209007-01 Трубка
17 923.7С-1209008 Кронштейн
18 80-3723048 Втулка
19 70-3407163-01 Планка
20 70-3506027 Втулка
25 Болт М8-6gх50.88.35.019 Болт
26 Болт М8-6gх80.88.35.019 Болт
27 Болт М8-6gх25.88.35.019 Болт
28 Болт М10-6gх20.88.35.019 Болт М10-6gх20.88.35.019
29 Болт М6-6gх12.88.35.019 Болт
30 Болт М8-6gх14.88.35.019 Болт
31 Гайка М8-6Н.6.019 Гайка М8-6Н.6.019
32 Шайба С8.01.019 Шайба С 8.01.019
33 Шайба С10.01.019 Шайба
34 Шайба 6Т Шайба 6Т
35 Шайба 8Т Шайба 8Т
36 Шайба 10 ОТ Шайба
40 536-3567 Клапан системы подачи мочевины
41 535-6925 Насос подачи
42 С 30/25 Опора
43 3/8"-3/8"-90° Фитинг
44 12-22 Хомут
45 16-27 Хомут
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
