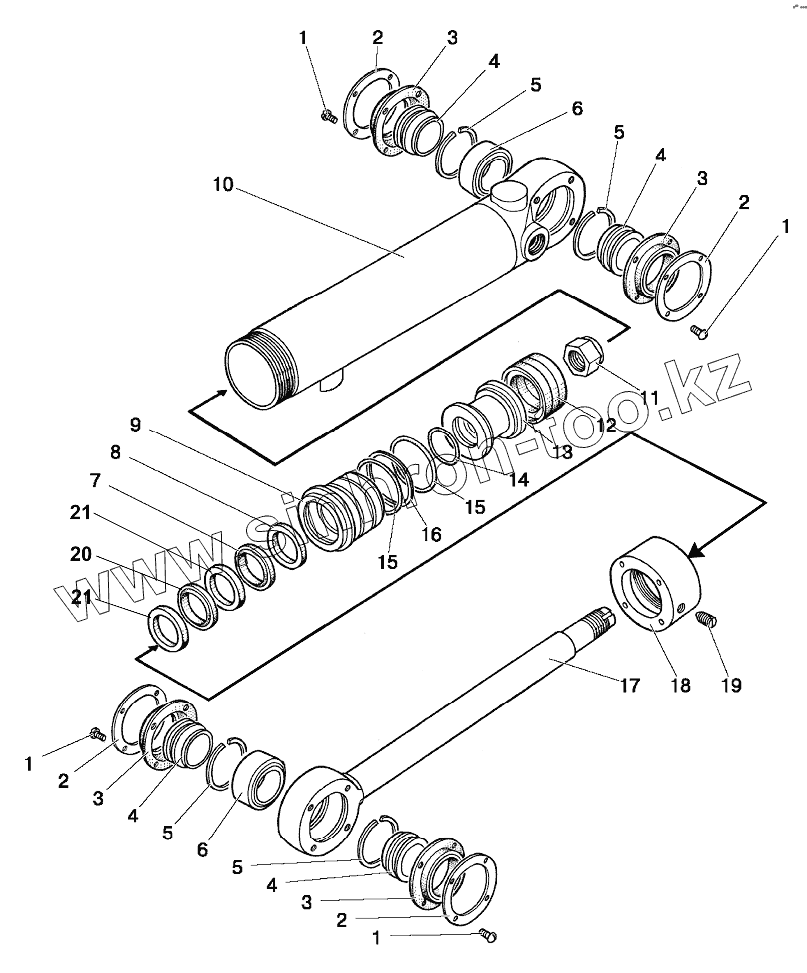

Каталог запасных частей к технике: МТЗ 952.5. Гидроцилиндр Ц63 (63x30-200)

Тип техники

Марка

Модель

Схема

1

1

1

1

2

2

2

2

3

3

3

3

4

4

4

4

5

5

5

5

6

6

7

8

9

10

11

12

13

14

15

15

16

16

17

18

19

20

21

21

Позиция на иллюстрации	Заводской номер детали		Название детали
Ц63-3405115-А-02	Ц63-3405115-А-02		Гидроцилиндр в сборе
1	В.М5-6gх10.58.019		Винт
2	82.6-4713337		Кольцо
3	Ц63-3405134		Чехол
4	Ц63-3405127		Втулка
5	С47		Кольцо
6	ШС-30		Подшипник
7	24004799		Манжета штока
8	24236861		Уплотнение штока
9	Ц63-3405118-Б		Крышка передняя
10	Ц63-3405120-02		Корпус
11	Ц50-3405222		Гайка
12	24251803		Уплотнение поршня
13	Ц63-3405123		Поршень
14	030-034-25-1-4		Кольцо
15	055-063-46-1-4		Кольцо
16	Ц63-3405128		Кольцо защитное
16	82.6-4713327		Кольцо защитное
17	Ц63-3405121		Шток
18	Ц63-3405124		Гайка накидная
19	А.М8-6gх10.45Н.40Х.05		Винт
20	24223129		Уплотнение штока
21	24226046		Направляющая штока

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
