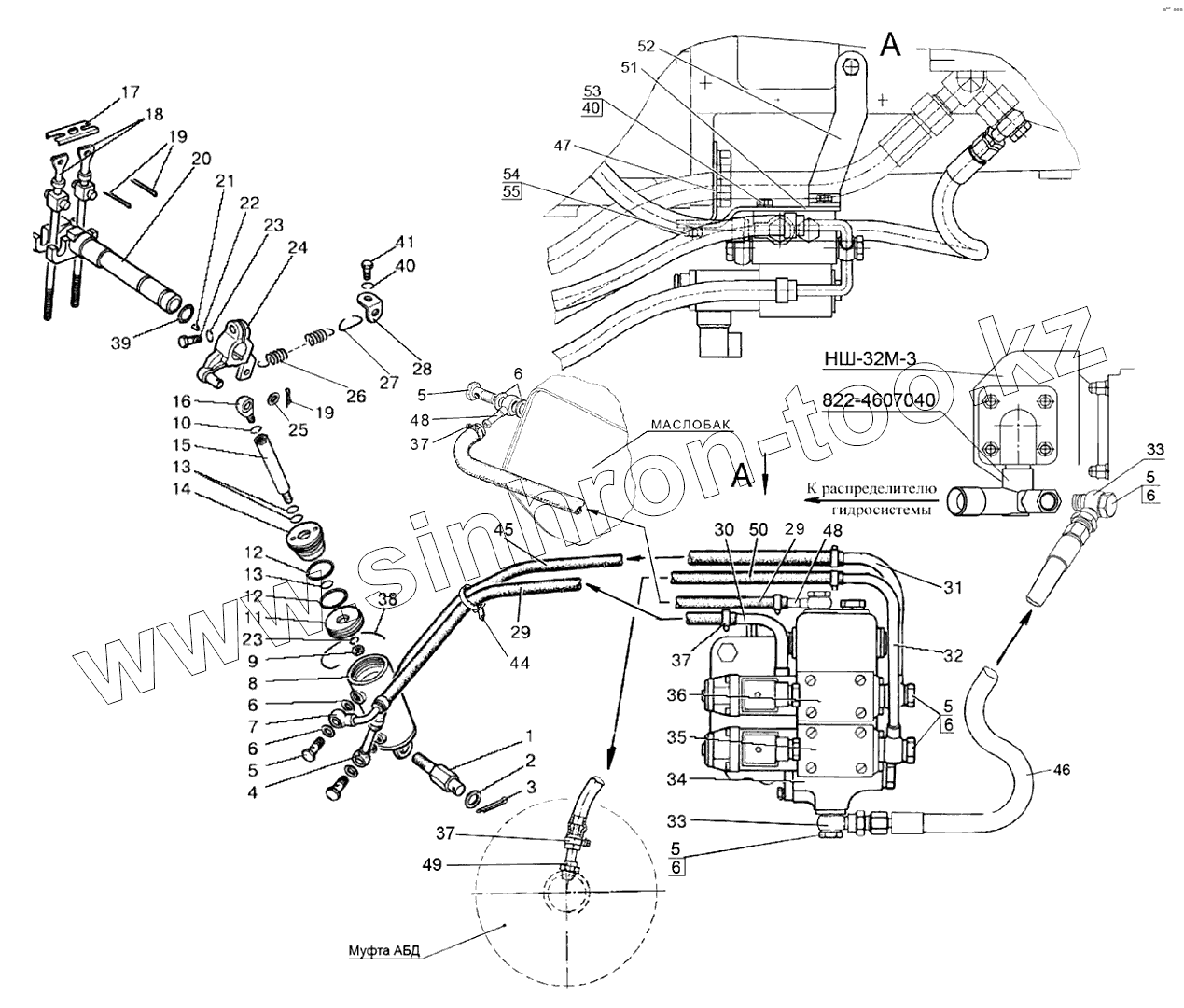

Каталог запасных частей к технике: МТЗ 923.5. Управление задним ВОМ, гидропривод управление АБД и ВОМ
НШ-32М-3
822-4607040
1
2
3
4
5
5
5
5
5
5
6
6
6
6
6
6
7
7
8
9
10
11
12
12
13
13
14
15
16
17
18
19
19
20
21
22
23
23
24
25
26
27
28
29
29
30
31
32
33
33
34
35
36
37
37
37
38
39
40
40
41
44
45
46
47
48
48
49
50
51
52
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 920-4216010 | 920-4216010 | Управление ВОМ | |
| НШ-32М-3 | НШ-32М-3 | Насос | |
| 822-4607040 | 822-4607040 | Патрубок | |
| 923-4803150-03 | 923-4803150-03 | Гидропривод АБД и ВОМ | |
| 80-4216100 | 80-4216100 | Цилиндр | |
| 1 | 821-4216048 | Болт | |
| 2 | С16.01.019 | Шайба | |
| 3 | 4х36.019 | Шплинт | |
| 4 | 85-4216125 | Маслопровод | |
| 5 | Д18-051 | Болт | |
| 6 | РМ14 | Шайба | |
| 7 | 85-4216130 | Маслопровод | |
| 8 | 80-4216115 | Корпус | |
| 9 | М12-6Н.6.019 | Гайка | |
| 10 | 10ОТ | Шайба ОСТ 37.001.115-75 | |
| 11 | 80-4216118 | Поршень | |
| 12 | 045-050-30-2-2 | Кольцо | |
| 13 | 15.54х2.62DBS/ASMS29513 | Кольцо | |
| 14 | 80-4216116 | Крышка передняя | |
| 15 | 80-4216119 | Шток | |
| 16 | 80-4216121 | Наконечник | |
| 17 | 80-4216039 | Стопор | |
| 18 | 70-4216028 | Винт | |
| 19 | 3,2х18.019 | Шплинт | |
| 20 | 50-4216070-Б | Валик управления с осью в сборе | |
| 21 | СШ-611 | Шпонка | |
| 22 | М12-6gх35.88.35.019 | Болт | |
| 23 | 12ОТ | Шайба ОСТ 37.001.115-75 | |
| 24 | 821-4216020 | Рычаг | |
| 25 | С12.01.019 | Шайба | |
| 26 | 50-1605152 | Пружина | |
| 27 | 70-3514094 | Крюк | |
| 28 | 80-1602116 | Ушко | |
| 29 | 1221-2412026 | Рукав | |
| 30 | 822-4801190 | Маслопровод | |
| 31 | 822-4801195 | Маслопровод | |
| 32 | 923-4803165 | Маслопровод | |
| 33 | 920-4803175 | Переходник | |
| 34 | 822-4801180-Б-03 | Плита гидропривода | |
| 35 | РГ822-6/1.2СЕ.В.574А.Г12.О1 | Гидропределитель | |
| 36 | РГ822-6/1.2СЕ.В.574А.Г12.О1 | Гидропределитель | |
| 37 | TORRO12-20/9-C6W | Хомут «НОРМА» | |
| 38 | 80-4216117 | Наконечник | |
| 39 | 025-030-30-1-4 | Кольцо | |
| 40 | Шайба8Т | Шайба 8Т | |
| 41 | М8-6gх40.88.35.019 | Болт | |
| 44 | 80-3723045-01 | Манжета | |
| 45 | 1221-2412026-03 | Рукав | |
| 46 | 952-3407100-12 | Рукав высокого давления | |
| 47 | 920-4803160 | Кронштейн | |
| 48 | Ф80-3407720 | Маслопровод | |
| 49 | 85-3407470 | Штуцер | |
| 50 | 1021-4802062 | Рукав | |
| 51 | 920-4803153 | Пластина | |
| 52 | 920-4803154 | Полка | |
| 53 | М8-6gх20.88.35.019 | Болт | |
| 54 | М10-6gх20.88.35.019 | Болт | |
| 55 | 10ОТ | Шайба ОСТ 37.001.115-75 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
