Каталог запасных частей к технике: МТЗ 923.5. Управление синхронизированным редуктором/ускорителем (электрогидравлическое)

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

6

7

7

8

9

10

11

12

13

14

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

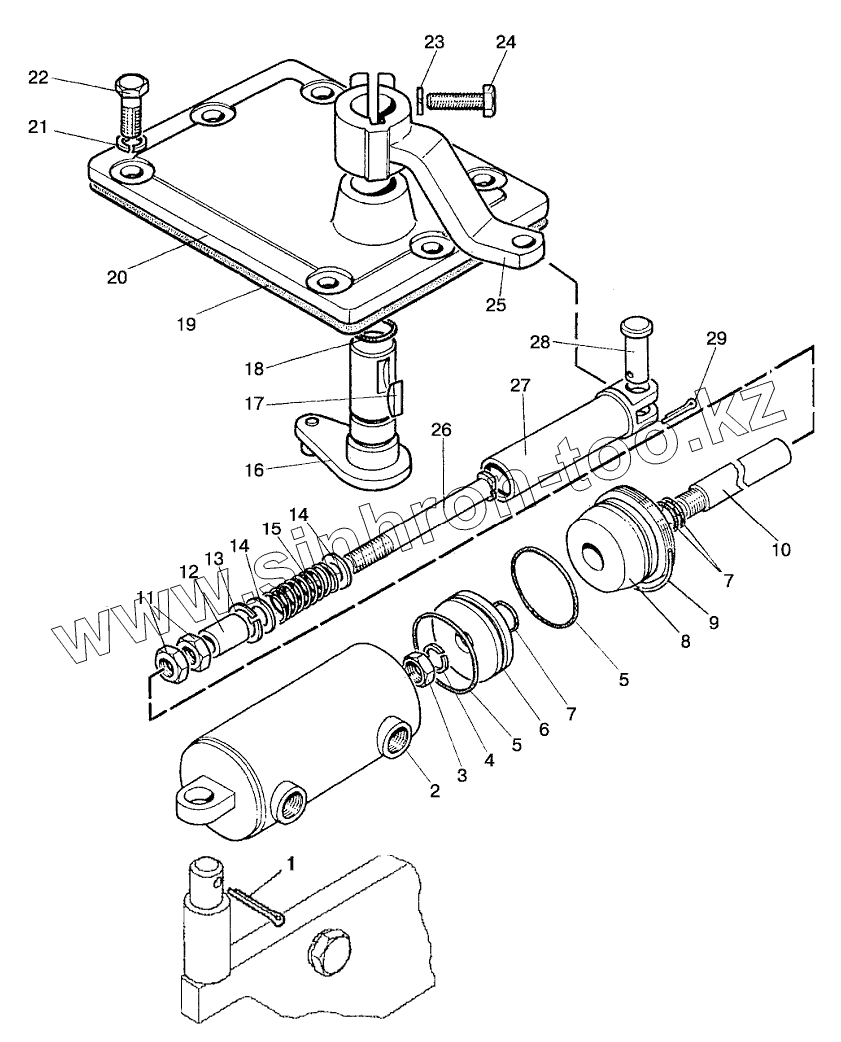

Позиция на иллюстрации	Заводской номер детали		Название детали
822-1723010	822-1723010		Управление редуктором
822-1723005	822-1723005		Управление редуктором
822-1723020	822-1723020		Цилиндр
1	Шплинт4х36.019		Шплинт
2	80-4216115		Корпус
3	М12-6Н.6.019		Гайка
4	12ОТ		Шайба ОСТ 37.001.115-75
5	045-050-30-2-2		Кольцо
6	80-4216118		Поршень
7	016-020-25-1-4		Кольцо
8	80-4216116		Крышка передняя
9	80-4216117		Наконечник
10	80-4216119-Б		Шток
11	М10-6Н.04.019		Гайка
12	822-1723013		Втулка
13	С20		Кольцо
14	822-1723014		Шайба
15	77.55.230		Пружина внутренняя
16	822-1723050		Рычаг
17	СШ-611		Шпонка
18	025-030-30-2-2		Кольцо
19	50-1601347		Прокладка
20	70-1723015		Крышка
21	10ОТ		Шайба ОСТ 37.001.115-75
22	М10-6gх30.88.35.019		Болт ГОСТ 7796-70
23	12ОТ		Шайба ОСТ 37.001.115-75
24	М12-6gх35.88.35.019		Болт
25	822-1723045		Рычаг
26	822-1723016		Палец
27	822-1723030		Тяга
28	Палец12х32		Палец
29	Шплинт3,2х18.019		Шплинт

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
