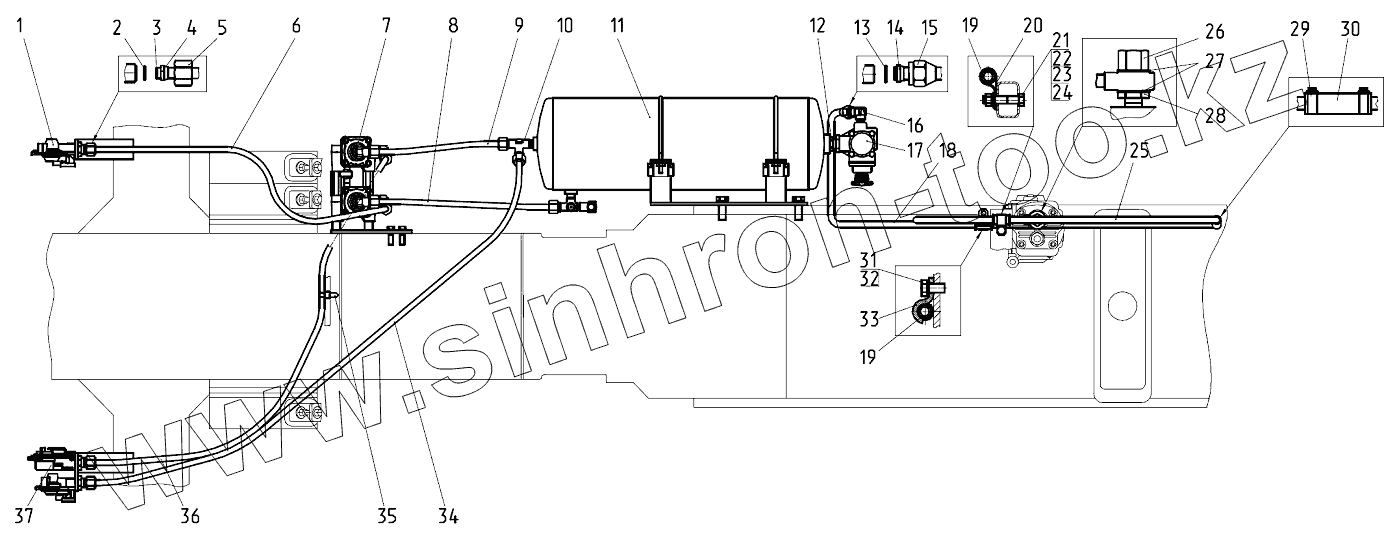

Каталог запасных частей к технике: МТЗ 923.4. Пневмопривод 922-3506705/-01

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
7
7
8
9
10
11
12
13
14
15
16
17
17
17
17
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
Позиция на иллюстрации Заводской номер детали Название детали
922-3506705-01 922-3506705-01 Пневмопривод
922-3506705 922-3506705 Пневмопривод
1021-3506020-03 1021-3506020-03 Трубопровод
1025-3506560-02 1025-3506560-02 Трубопровод
1021-3506620 1021-3506620 Трубопровод
1025-3506560 1025-3506560 Трубопровод
1522М-3506050 1522М-3506050 Трубопровод
1021-3506020-06 1021-3506020-06 Трубопровод
1 923-3521510 Головка соединительная
2 012-015-19-2-4 Кольцо
3 1522-3506022 Нипель
4 1522-3506024 Муфта
5 1522-3506023 Гайка
6 1522М-3506051 Трубка
7 923-3514705-01 Кран тормозной
7 923-3514705 Кран тормозной
8 1025-3506561 Трубка
9 1021-3506021-06 Трубка
10 1522-3513551 Тройник
11 923-3513005 Баллон
12 80-3512006 Контргайка
13 014-017-19-2-4 Кольцо
14 70-3506028 Муфта
15 70-3506023 Гайка накидная
16 70-3506033 Угольник
17 80-3512010 Регулятор давления
17 11.3512010-30 Регулятор давления
17 А29.51.000Б Регулятор давления
18 1021-3506621 Трубопровод
19 70-3506027 Втулка
20 1321-8700031 Хомут
21 М8-6gх40.88.35.019 Болт
22 8Т Шайба
23 М8-6Н.6.019 Гайка
24 С8.01.019 Шайба
25 1021-3506610 Трубопровод
26 1025-3506623 Гайка
27 40-4607038-А Шайба
28 1025-3506622 Штуцер
29 5000.02 Хомут с червячной резьбой 16-27
30 70-1405013 Шланг
31 М10-6gх30.88.35.019 Болт ГОСТ 7796-70
32 10.ОТ Шайба
33 70-6804011 Держатель
34 1025-3506561-02 Трубка
35 80-3723045-01 Манжета
36 1021-3506021-03 Трубка
37 923-3521710 Головка соединительная
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
