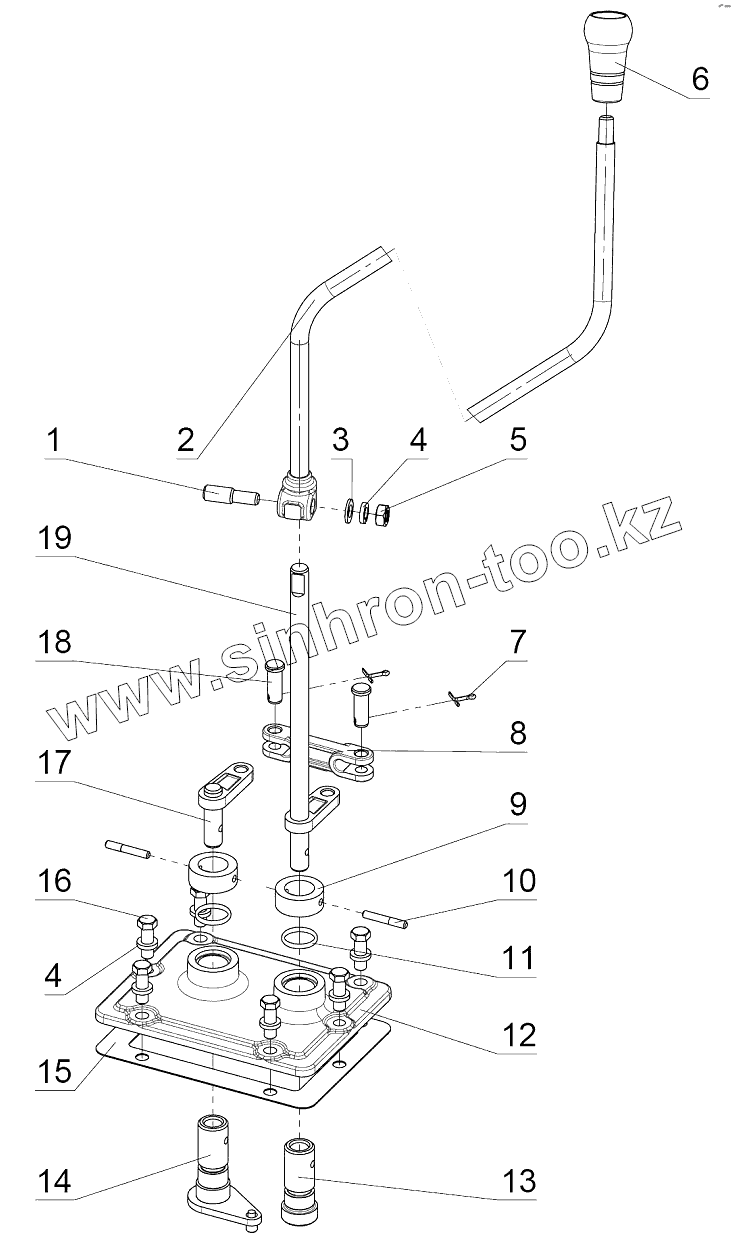

Каталог запасных частей к технике: МТЗ 922.5. Управление синхронизированным реверс-редуктором

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

Позиция на иллюстрации	Заводской номер детали		Название детали
Р70-1723060	Р70-1723060		Рычаг
Р70-1703010	Р70-1703010		Крышка
1	70-1723063		Клин
2	Р70-1723065		Рычаг
3	С10.01.019		Шайба
4	Шайба10.ОТ		Шайба
5	М10-6Н.6.019		Гайка
6	А15.05.020-01		Рукоятка
7	3,2х18.019		Шплинт
8	Р70-1723013		Планка
9	70-1723032		Втулка
10	70-1723012		Штифт 6х36.88.016
11	025-030-30-2-2		Кольцо
12	Р70-1723015		Крышка
13	Р70-1723011		Ось рычага
14	74-1723140		Рычаг
15	50-1601347		Прокладка
16	М10-6gх30.88.35.019		Болт ГОСТ 7796-70
17	Р70-1723020		Ось
18	10х28		Палец
19	Р70-1723030		Рычаг
