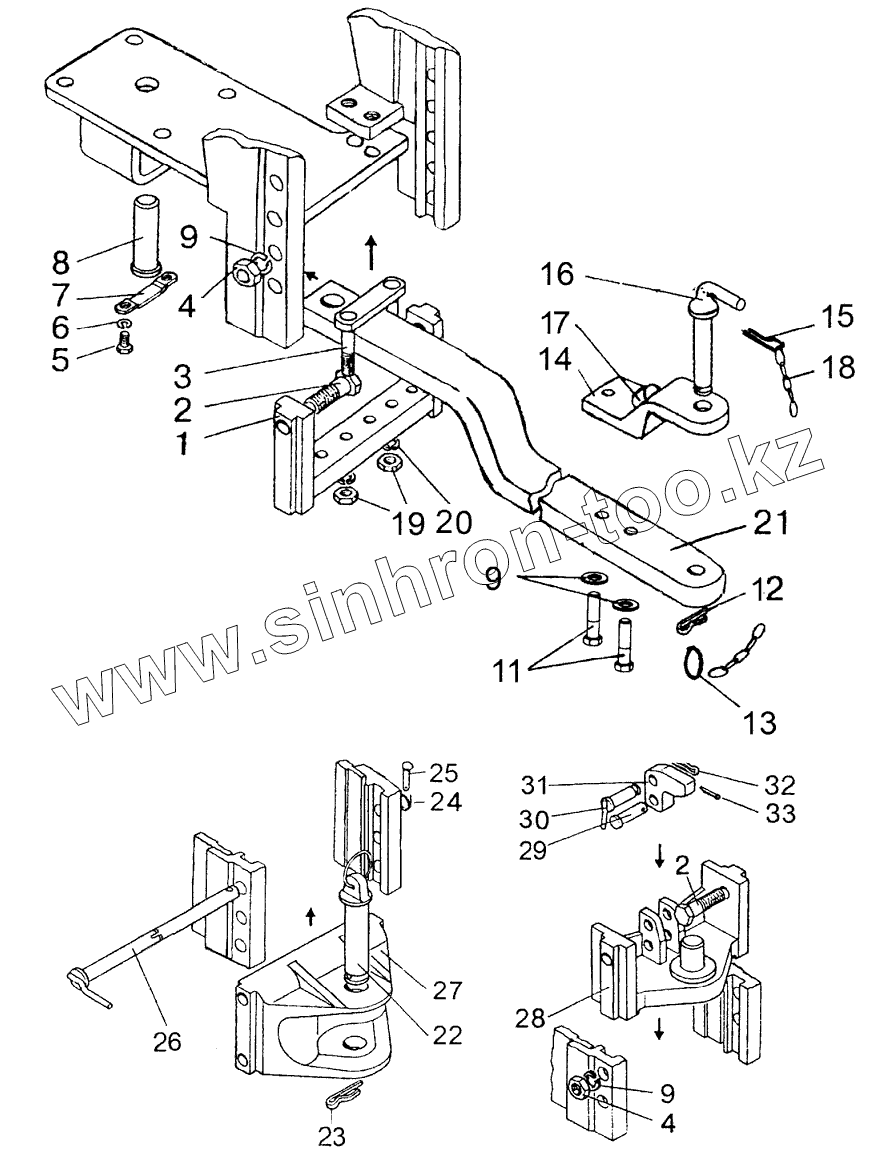

Каталог запасных частей к технике: МТЗ 922.5. Тягово-сцепное устройство (варианты комплектации)

Тип техники

Марка

Модель

Схема

1

2

2

3

4

4

5

6

7

8

9

9

9

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

27

27

28

29

30

31

32

33

Позиция на иллюстрации	Заводской номер детали		Название детали
1322-2707160	1322-2707160		Пистон
1321-2707150-Б	1321-2707150-Б		Тяга
1	1322-2707130-Б		Поперечина
2	1322-2707133		Болт
3	1322-2707120-Б		Скоба
4	М20-6Н.6.019		Гайка
5	М10-6gх20.88.35.019		Болт
6	Шайба10.ОТ		Шайба
7	1522-2707126		Пластина
8	1522-2707127		Ось
9	Шайба20.ОТ		Шайба
11	1523-2707149		Болт
12	А61.07.001-А		Шплинт
13	Н50-4202146		Кольцо
14	1523-2707143		Накладка
15	3,2х25.019		Шплинт
16	1522-2707079-А		Шкворень
17	1523-2707142		Скоба
18	70-4235035		Цепочка
19	М16-6Н.6.019		Гайка
20	Шайба16.ОТ		Шайба
21	1321-2707144-Б		Тяга
22	1321-2707140-Б		Шкворень
23	1321-2707042		Шплинт
24	А61.05.004		Кольцо
25	А61.05.005		Чека
26	1321-2707030		Палец
27	1321-2707113-А		Вилка
27	1321-2707111-А		Вилка
28	1322-2707165		Плита с пистоном
29	1322-2707162-01		Палец
30	1322-2707180		Палец
31	1322-2707161		Упор
32	А61.07.001		Шплинт
33	4х36.019		Шплинт

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
