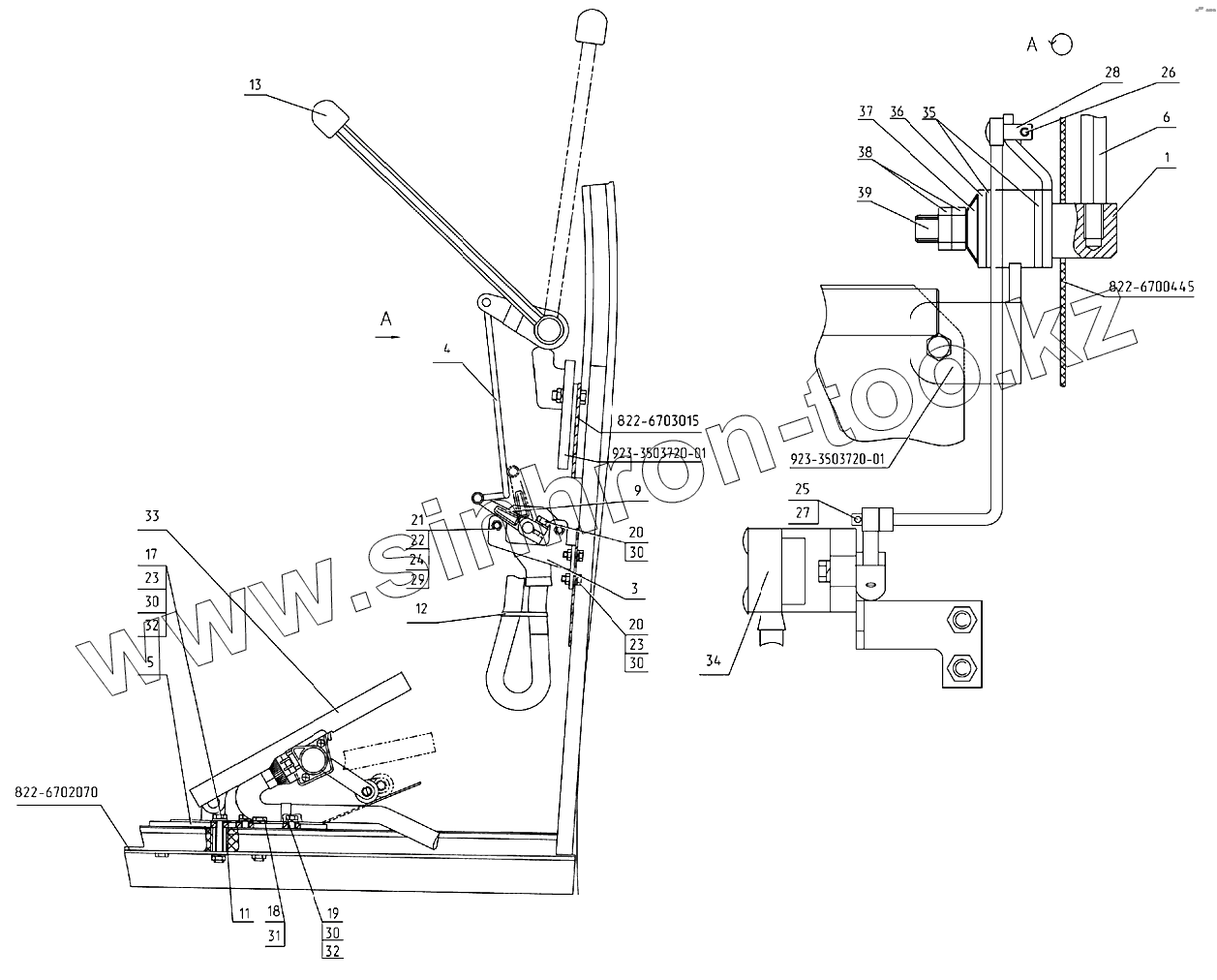

Каталог запасных частей к технике: МТЗ 922.3 / 922.4. Управление подачей топлива 922.4-1108000
822-6700445
923-3503720-01
923-3503720-01
1
3
4
5
6
9
11
12
13
17
18
19
20
20
21
22
23
23
24
25
26
27
28
29
30
30
30
30
31
32
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 922.4-1108000 | 922.4-1108000 | Управление подачей топлива | |
| 822-6700445 | 822-6700445 | Накладка правая | |
| 923-3503720-01 | 923-3503720-01 | Кронштейн | |
| 1 | 822-1108040-Б | Управление | |
| 3 | 922.4-1108001 | Кронштейн | |
| 4 | 922.4-1108002 | Тяга | |
| 5 | 1221.4-1108004 | Пластина | |
| 6 | 922-1108146 | Рукоятка | |
| 9 | 3022-1108003 | Рычаг | |
| 11 | 2522-6702066 | Втулка | |
| 12 | 80-3723045-01 | Манжета | |
| 13 | А13.11.000 | Рукоятка | |
| 17 | М8-6gх45.88.35.019 | Болт ГОСТ 7796-70 | |
| 18 | М10-6gх45.88.35.019 | Болт ГОСТ 7796-70 | |
| 19 | М8-6gх14.88.35.019 | Болт | |
| 20 | М8-6gх25.88.35.019 | Болт | |
| 21 | М6-6gх25.88.35.019 | Болт ГОСТ 7798-70 | |
| 22 | М6-6Н.6.019 | Гайка | |
| 23 | М8-6Н.6.019 | Гайка | |
| 24 | С6.01.019 | Шайба | |
| 25 | 2х12.019 | Шплинт | |
| 26 | 3,2х18.019 | Шплинт | |
| 27 | Палец6х22 | Палец | |
| 28 | Палец8х22 | Палец | |
| 29 | Шайба6Т | Шайба | |
| 30 | Шайба8Т | Шайба 8Т | |
| 31 | Шайба10.ОТ | Шайба | |
| 32 | С8.01.019 | Шайба | |
| 33 | 1108.02 | Педаль электронная | |
| 34 | 1108.03 | Сенсор ручного управления | |
| 35 | 80-1108178 | Шайба фрикционная | |
| 36 | 822-1108028 | Шайба | |
| 37 | 80В-1108347 | Пружина тарельчатая | |
| 38 | М14х1,5-6Н.04.019 | Гайка | |
| 39 | 822-1108030-Б | Валик |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
