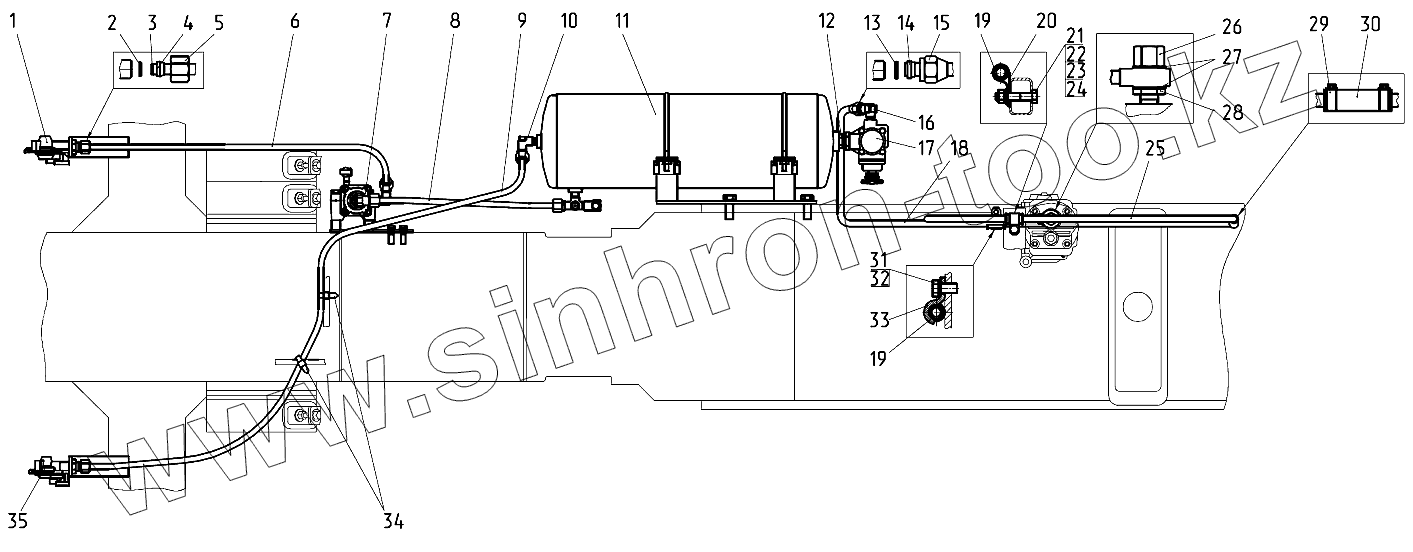

Каталог запасных частей к технике: МТЗ 922.3 / 922.4. Пневмопривод 923-3506505-04/-05
1
2
3
4
5
6
6
7
7
7
8
8
9
9
10
11
12
13
14
15
16
16
16
17
17
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 923-3506505-052) | 923-3506505-052) | Пневмопривод | |
| 923-3506505-041) | 923-3506505-041) | Пневмопривод | |
| 1021-3506620 | 1021-3506620 | Трубопровод | |
| 1 | 923-3521510 | Головка соединительная | |
| 2 | 012-015-19-2-4 | Кольцо | |
| 3 | 1522-3506022 | Нипель | |
| 4 | 1522-3506024 | Муфта | |
| 5 | 1522-3506023 | Гайка | |
| 6 | 1021-3506020-01 | Трубопровод | |
| 6 | 1021-3506021-01 | Трубопровод | |
| 7 | 923-3514505 | Кран тормозной | |
| 7 | 923М-3514005-01 | Кран тормозной | |
| 8 | 1021-3506020 | Трубопровод | |
| 8 | 1021-3506021 | Трубка | |
| 9 | 1025-3506560-02 | Трубопровод | |
| 9 | 1025-3506561-02 | Трубка | |
| 10 | 1522-3514033 | Угольник | |
| 11 | 923-3513005 | Баллон | |
| 12 | 80-3512006 | Контргайка | |
| 13 | 014-017-19-2-4 | Кольцо | |
| 14 | 70-3506028 | Муфта | |
| 15 | 70-3506023 | Гайка накидная | |
| 16 | 70-3506033 | Угольник | |
| 16 | А29.51.000Б | Регулятор давления | |
| 17 | 80-3512010 | Регулятор давления | |
| 17 | 11.3512010-30 | Регулятор давления | |
| 18 | 1021-3506621 | Трубопровод | |
| 19 | 70-3506027 | Втулка | |
| 20 | 1321-8700031 | Хомут | |
| 21 | М8-6gх40.88.35.019 | Болт | |
| 22 | Шайба8Т | Шайба 8Т | |
| 23 | М8-6Н.6.019 | Гайка | |
| 24 | С8.01.019 | Шайба | |
| 25 | 1021-3506610 | Трубопровод | |
| 26 | 1025-3506623 | Гайка | |
| 27 | 40-4607038-А | Шайба | |
| 28 | 1025-3506622 | Штуцер | |
| 29 | 5000.02 | Хомут с червячной резьбой 16-27 | |
| 30 | 70-1405013 | Шланг | |
| 31 | М10-6gх30.88.35.019 | Болт ГОСТ 7796-70 | |
| 32 | Шайба10.ОТ | Шайба | |
| 33 | 70-6804011 | Держатель | |
| 34 | 80-3723045-01 | Манжета | |
| 35 | 923-3521505 | Головка соединительная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
