Каталог запасных частей к технике: МТЗ 892. Шторка

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

6

7

7

8

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

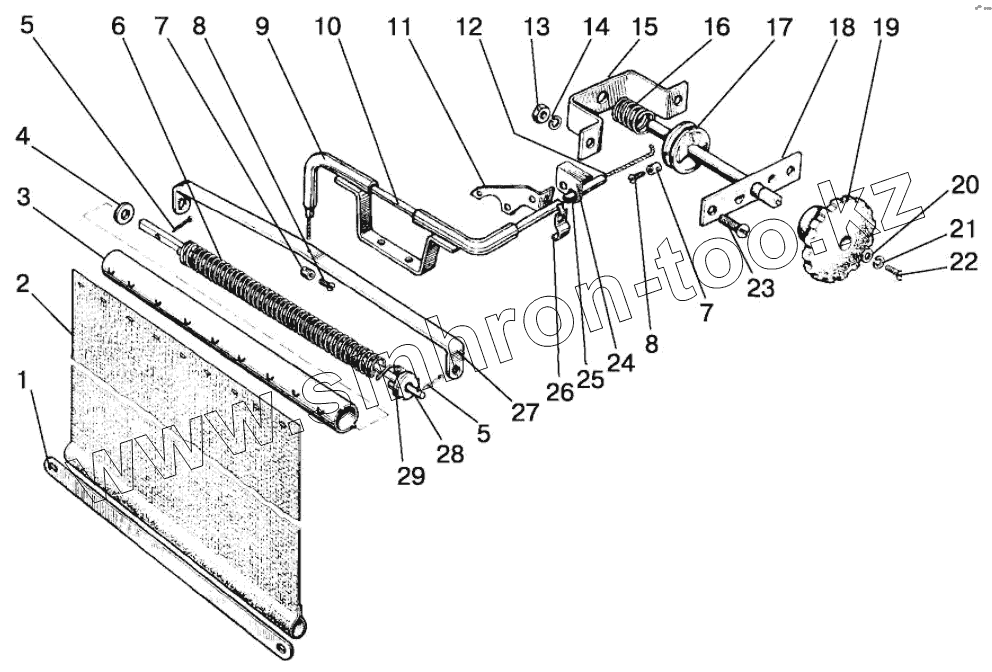

Позиция на иллюстрации	Заводской номер детали		Название детали
80-1310010	80-1310010		Управление шторкой
70-1310010-A	70-1310010-A		Шторка
1	70-1310016		Планка
2	A09.01.001		Шторка
3	A09.01.015		Барабан
4	С6.01.019		Шайба
5	2х12.019		Шплинт
6	A09.01.005		Пружина
7	70-1310441		Фиксатор
8	В.М4-6gх8.58.019		Винт
9	80-1310020		Кронштейн
10	80B-1310007		Оболочка
11	85-1310001		Кронштейн
12	70-1310121-A		Шнур управления
13	М6-6Н.6.019		Гайка
14	Шайба6Т		Шайба
15	70-1310411		Скоба
16	A09.01.023		Пружина
17	70-1310450		Барабан
18	70-1310412		Планка
19	70-1310130-A		Рукоятка
20	С5.01.019		Шайба
21	Шайба5Т		Шайба
22	В.М5-6gх12.58.019		Винт
23	В.М6-6gх12.58.019		Винт
24	80-4803026		Кронштейн
25	70-4803022		Втулка
26	70Л-1024216		Хомут
27	70-1310013-A		Планка
28	A09.01.004		Стержень
29	A09.01.011		Наконечник

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
