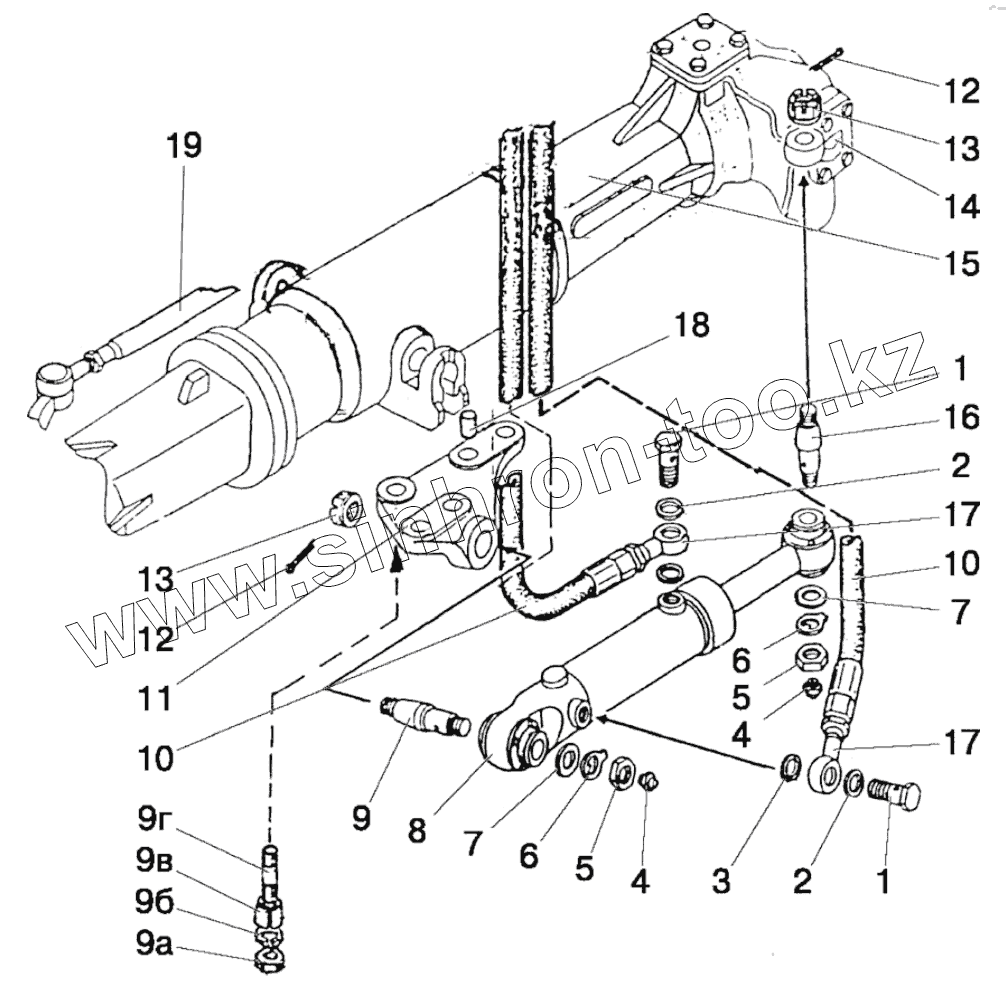

Каталог запасных частей к технике: МТЗ 892. Гидроцилиндр Ц63 и арматура ГОРУ

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
4
4
5
5
6
6
7
7
8
9
9а
9б
9в
9г
10
10
11
12
12
13
13
14
15
16
17
17
18
19
Позиция на иллюстрации Заводской номер детали Название детали
1 Ф80-3407201 Болт
2 РМ3/8 Шайба
3 РМ3/8 Шайба
4 1.1.Ц9.хр Масленка
5 М20х1,5-6Н.6.019 Гайка
6 Ф80-3405103 Шайба стопорная
7 С20.01.019 Шайба
8 Ц63-3405115-А-02 Гидроцилиндр в сборе
9 102-3405111 Палец
9а М16-6Н.6.019 Гайка
9б 16.ОТ Шайба
9в 1520-2308077 Втулка
9г 1520-2308079 Шпилька
10 952-3407100-04 Рукав высокого давления
11 822-2301023-Б-01 Кронштейн
12 Шплинт4x36.019 Шплинт
13 102-3405113 Гайка
14 1021-2308076 Кронштейн левый
15 822-2300020-02 Передний ведущий мост в сборе
16 102-3405112-01 Палец
17 952-3407020 Переходник
18 Д01-015 Штифт установочный
19 1220-3003010 Тяга рулевая
