Каталог запасных частей к технике: МТЗ 80Х. Механизм фиксации

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

5

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

22

23

24

25

26

27

28

29

30

31

32

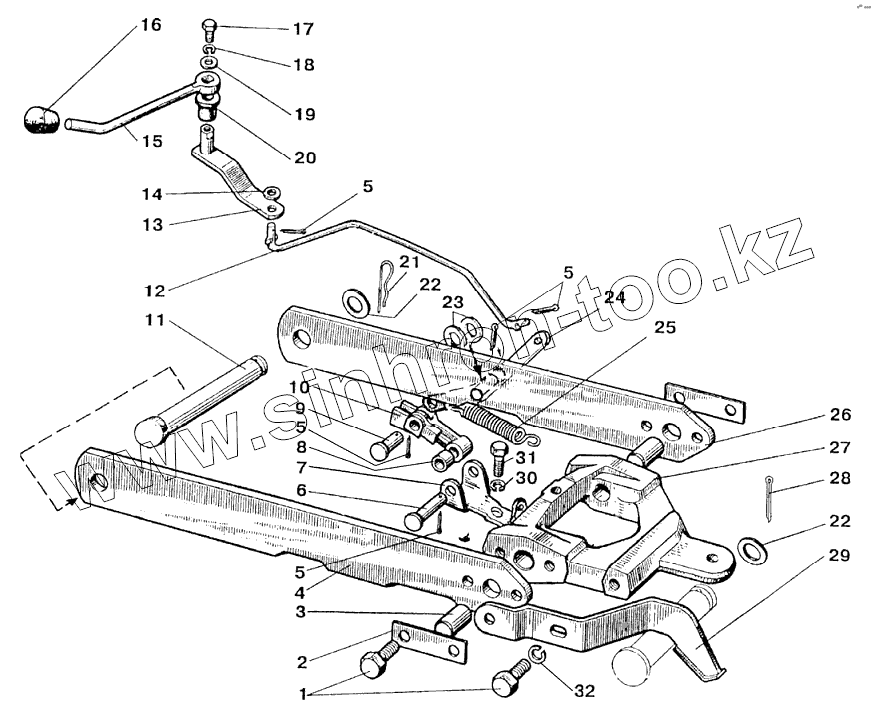

Позиция на иллюстрации	Заводской номер детали		Название детали
80-4619110-04	80-4619110-04		Механизм фиксации
1	М12-6gх30.88.35.019		Болт
2	70-4619016		Пластина
3	85-4619017-01		Штифт
4	80-4619012-Б-01		Тяга
5	3,2х18.019		Шплинт
6	Палец12х48		Палец
7	530-4619033		Кронштейн
8	50-4605069-01		Втулка
9	Палец12х32		Палец
10	70-4619029-Б		Рычаг
11	80-4619019		Палец
12	80Х-4619134		Тяга
13	85-4619035		Рычаг
14	С8.01.019		Шайба
15	85-4619036		Рукоятка
16	70-3401093		Наконечник
17	М6-6gх14.88.35.019		Болт ГОСТ 7798-70
18	Шайба6Т		Шайба
19	С6.01.019		Шайба
20	50-4607082-А		Втулка
21	А61.07.001		Шплинт
22	70-4619042		Шайба
23	85-4619014		Шайба
24	80-4619128		Рычаг
25	70-4616033		Пружина
26	80-4619105		Тяга
27	80-4619011		Захват
28	5х36.019		Шплинт
29	80-4619020		Пластина
30	Шайба8Т		Шайба 8Т
31	М8-6gх16.88.35.019		Болт
32	Шайба12.ОТ		Шайба

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
