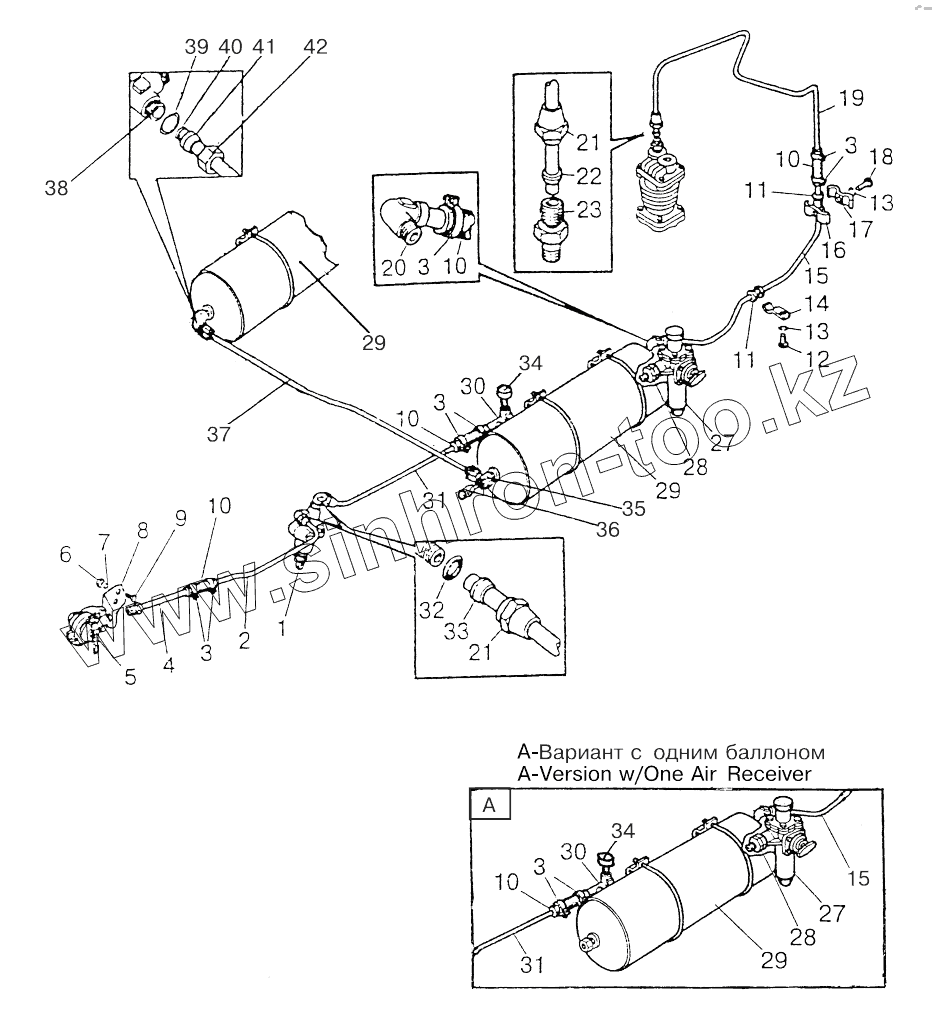

Каталог запасных частей к технике: МТЗ 800/900. Трубопроводы и арматура пневмопривода тормозов прицепа.

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
3
3
3
4
5
5
6
7
8
9
10
10
10
10
10
11
11
12
13
13
14
15
15
15
16
17
18
19
20
21
21
22
23
27
27
27
28
28
29
29
29
29
30
30
31
31
32
33
34
34
35
36
37
38
39
40
41
42
Позиция на иллюстрации Заводской номер детали Название детали
70-3506452 70-3506452 Трубопровод
80-3506005-07 80-3506005-07 Пневмопривод
80-3506220 80-3506220 Трубопровод
70-3506472 70-3506472 Трубопровод
1 80-3514010 Кран тормозной
1 А29.3514010 Кран тормозной
2 70-3506471 Трубопровод
3 xС-21 Хомут
4 70-3521035 Штуцер
5 80-3521010 Головка соединительная
5 А29.76.000 Головка соединительная в сборе
6 М10 Гайка
7 ШП10 Шайба
8 70-3521012 Кронштейн
9 М10x25 Болт
10 70-1405013 Шланг
11 70-3506027 Втулка
12 М8x16 Болт
13 ШП8 Шайба
14 70-6804011 Держатель
15 80x-3506031 Трубопровод
15 80-3506041 Трубопровод
16 70-3407144 Планка
17 70-3407146 Планка
18 М8x30 Болт
19 80-3506221 Трубопровод
20 70-3513015 Угольник
21 70-3506023 Гайка накидная
22 80-3506024 Муфта
23 70-3506022 Штуцер
25 70-3506101-А1 Пластина
27 80-3512010 Регулятор давления
27 А29.51.000Б Регулятор давления
28 80-3512006 Контргайка
29 85-3513010 Баллон
29 80-3513010 Баллон
30 80-3513015 Тройник
31 70-3506454 Трубопровод
32 014-017-19-2-4 Кольцо
33 70-3506028 Муфта
34 DD10-01-E Датчик давления воздуха
35 80-3513050 Тройник
36 DADB Датчик аварийного давления воздуха
37 923-3506021 Трубка
38 1522-3514033 Угольник
39 012-015-19-2-4 Кольцо
40 1522-3506022 Нипель
41 1522-3506024 Муфта
42 1522-3506023 Гайка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
