Каталог запасных частей к технике: МТЗ 800/900. Стартер (12 В, 24 В)

Тип техники

Марка

Модель

Схема

1

2

3

3

4

4

5

6

7

8

9

10

11

12

13

14

14

15

16

16

17

18

19

20

21

21

22

22

23

23

24

25

26

27

28

29

30

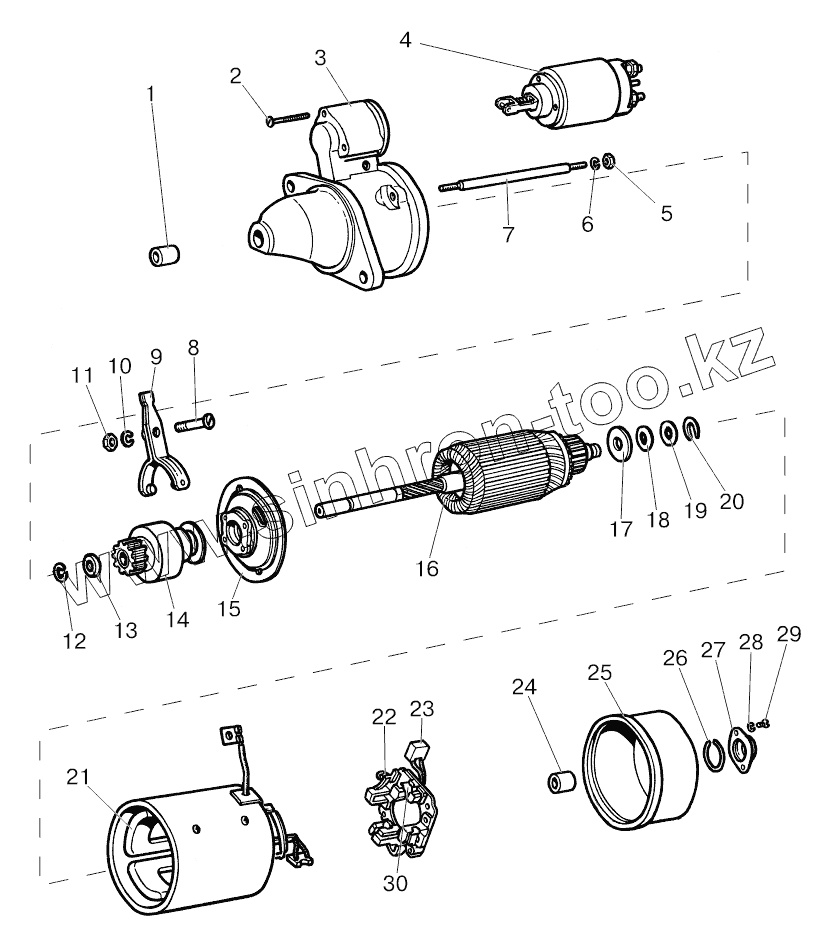

Позиция на иллюстрации	Заводской номер детали		Название детали
AZJ3353	AZJ3353		Стартер
AZJ3124	AZJ3124		Стартер
1	15.120.243		Втулка подшипника
2	16.300.126		Винт М5х55
3	16.281.793		Крышка передняя
3	16.281.287		Крышка передняя
4	16.670.154		Реле
4	16.670.155		Реле
5	4.790.091		Гайка М6
6	10.800.091		Шайба пружинная 6
7	15.300.057		Шпилька М6х213
8	15.300.191		Болт специальный
9	16.901.700		Рычаг
10	12.649.091		Шайба пружинная 8
11	4.958.091		Гайка М8
12	15.200.007		Кольцо пружинное
13	15.900.042		Кольцо ограничительное
14	16.903.550		Бендикс
14	16.902.098		Бендикс
15	16.281.299		Крышка средняя
16	16.360.703		Ротор
16	16.360.402		Ротор
17	15.401.009		Шайба изоляционная
18	15.300.027		Шайба регулировочная
19	15.300.028		Шайба регулировочная
20	15.900.204		Шайба стопорная
21	16.280.797		Корпус стартера с обмоткой
21	16.282.227		Корпус стартера с обмоткой
22	16.903.773		Щеткодержатель
22	16.903.908		Щеткодержатель
23	16.770.083		Щетка
23	16.770.119		Щетка
24	15.120.155		Втулка подшипника
25	16.281.224		Крышка задняя
26	15.400.056		Кольцо уплотнительное
27	15.900.140		Крышка
28	Шайба5		Шайба
29	15.300.710		Винт М5х10
30	15.200.243		Пружина

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
