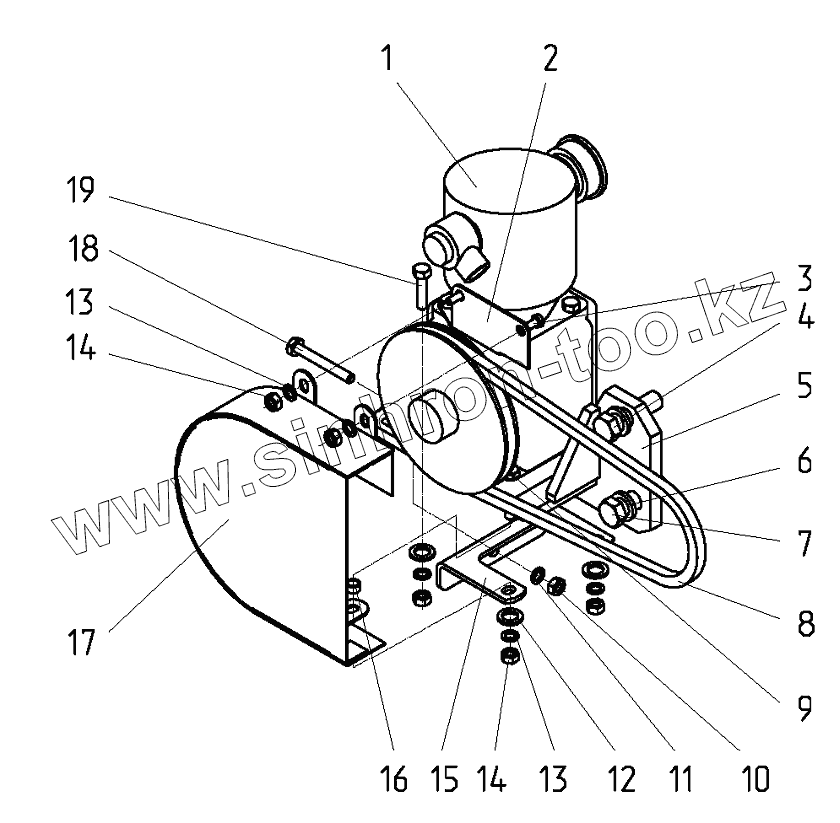

Каталог запасных частей к технике: МТЗ 622. Установка компрессора

Тип техники

Марка

Модель

Схема

320-3509005

1

2

3

4

5

6

7

8

9

10

11

12

13

13

14

14

15

16

17

18

19

Позиция на иллюстрации	Заводской номер детали		Название детали
320-3509005	320-3509005		Компрессор
1	601.23.934		Компрессор
2	320-3509021		Кронштейн
3	М8-6gx14.88.35.019		Болт
4	320-1001002		Болт
5	320-3509010		Кожух
6	16.ОТ		Шайба
7	320-1001002		Болт
8	Ремень		Ремень AVX10-913La
9	М8-6gx65.88.35.019		Болт
10	М10-6Н.6.019		Гайка
11	80-3401013		Шайба
12	С8.01.019		Шайба
13	8Т		Шайба
14	М8-6Н.6.019		Гайка
15	320-3509012		Кронштейн
16	70-8405114		Втулка
17	320-3509030		Кожух
18	М10-6gx50.88.35.019		Болт
19	М8-6gx45.88.35.019		Болт

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
