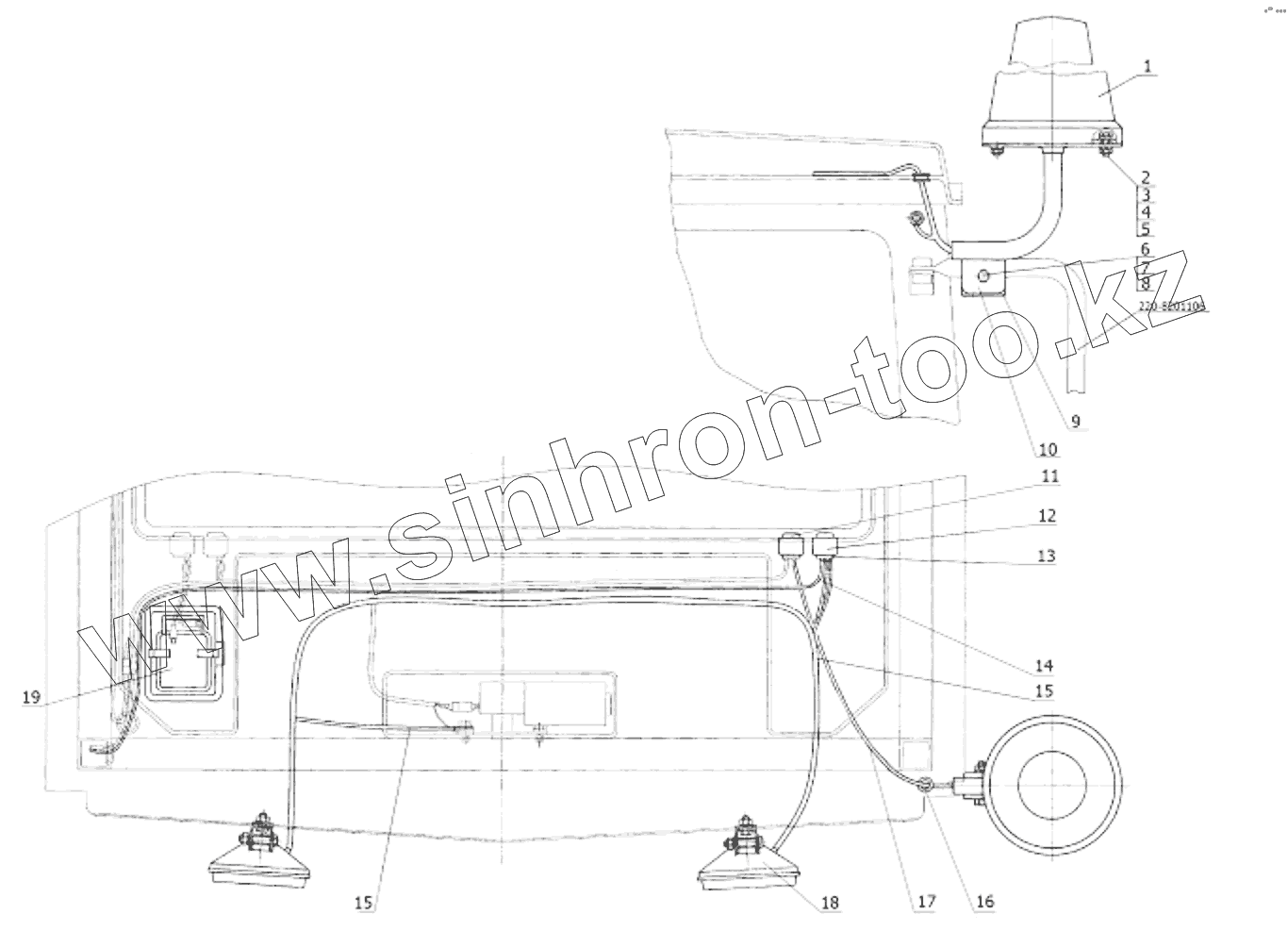

Каталог запасных частей к технике: МТЗ 320.4М. Электрооборудование крыши. Установка маяка сигнального.

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
220-8201106
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
Позиция на иллюстрации Заводской номер детали Название детали
320-3738010 320-3738010 Установка маяка сигнального
220-8201106 220-8201106 Кронштейн левый
320-3700110 320-3700110 Электрооборудование крыши
1 МС-2-12-0 Маяк сигнальный
2 М6-6gх25.88.35.019 Болт ГОСТ 7798-70
3 М6-6Н.6.019 Гайка
4 С6.01.019 Шайба
5 Шайба6Т Шайба
6 М8-6gх45.88.35.019 Болт ГОСТ 7796-70
7 М8-6Н.6.019 Гайка
8 Шайба8Т Шайба 8Т
9 А30.04.051 Хомут
10 320-3738005 Кронштейн
11 ВК343М-01.88 Выключатель
12 5336-3710015 Рамка выключателя
13 П150М-25.52 Переключатель
14 320-3724232 Жгут
15 320-3724231 Жгут
16 70-3723042-01 Втулка
17 320-3724234 Жгут
18 8724.31.06 Фара
19 111.3714О2 Плафон освещения салона
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
